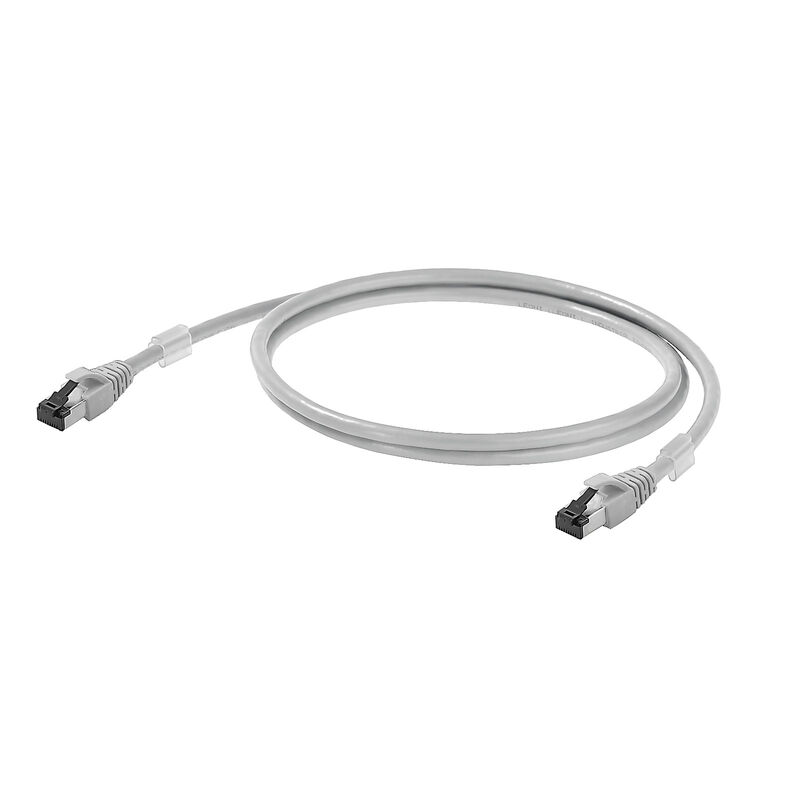

IE-C6FP8LD0002M40M40-D
IE-C6FP8LD0002M40M40-D
Propojení
IE-C6FP8LD0002M40M40-D
Rozměrový výkres

IE-C6FP8LD0002M40M40-D

Propojovací kabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 0.2 m

ID výrobku 1165940002
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 33
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Elektrické vlastnosti Obecné standardy Standardy Конструкция кабеля Electrical properties of cable Mechanické a materiálové vlastnosti kabelu Zástrčka Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319218/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N&deg; Certificato (cULus)
E316369

Všeobecné objednací údaje

Versión
Propojovací kabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 0.2 m
N. d’ordine
1165940002
Tipo
IE-C6FP8LD0002M40M40-D
GTIN (EAN)
4050118066814
Qty.
1 ks

Rozměry a hmotnosti

Longitud
0.2 m
Délka (v palcích)
7.874 inch
Čistá hmotnost
22 g

Teploty

Storage temperature
-20 °C...60 °C
Üzemi hőmérséklet
-20 °C...60 °C
Telepítési hőmérséklet
0 °C...50 °C

Shoda produktu s prostředím

RoHS megfelelőségi állapot
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Elektrické vlastnosti

Capacidad de carga a 50 °C
1 A
PoE / PoE+
odpovídá IEEE 802.3at

Obecné standardy

Conector norma
IEC 60603-7-51
Instalaciones de cables de comunicación específicas de la aplicación
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN 50173-1:2007
N.º de certificado (cULus)
E316369

Standardy

Connector standard
IEC 60603-7-51

Конструкция кабеля

Aislamiento
PE
Apantallamiento
S/FTP
Apantallamiento par de conductores
Aluminium foil
Apantallamiento total
Shielding braid made from copper wiring
Color de revestimiento
Šedá
Cordones flexibles
7
Disposición de los conductores
Kroucený pár
Diámetro de la funda, max.
5.9 mm
Diámetro de la funda, min.
5.5 mm
Diámetro del aislante
1.04 mm
Material del revestimiento
LSZH
Número de conductores
8
Recubrimiento trenzado de apantallamiento
60 %
Sección
4*2*AWG 27/7 - 4*2*0,1 mm²
Secuencia de los colores conductores – pares de conductores
bílá - modrá, bílá - oranžová, bílá - zelená, bílá - hnědá

Electrical properties of cable

Atenuación del acoplamiento hasta 1000 MHz
80 dB
Capacidad a 1 kHz
46 nF/km
Categoría
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Clase de separación según EN 50174-2
d
Diferencia de resistencias
5 %
Impedancia característica
100 ± 15 Ω při 1-100 MHz
Resistencia al acoplamiento a 10 MHz / m
5 mΩ
Sesgo de retardo
2.5 ns/100m
Tensión de prueba: conductor-conductor-apantallado
2,5 kV / DC po dobu 2 s
Tensión de servicio
50 V DC
Tensión de servicio (clasificación UL)
30 V AC / 42.4 V DC
Velocidad de transmisión
10 Gbit/s

Mechanické a materiálové vlastnosti kabelu

Halogén
bez halogenů, podle IEC 60754-2
Lángterjedéssel szembeni ellenállás
v souladu s IEC 60332-2-2
in accordance with IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)
Min. hajlítási sugár, csak egyszer
4 *průměr
Szín
Šedá

Zástrčka

Csatlakozó, bal
RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné
Csatlakozó, jobb
RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné

Konektor, vlevo

Csatlakozó, bal
RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné

Konektor, pravý

Csatlakozó, jobb
RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
