IE-FCI-PWB-FR-OR
IE-FCI-PWB-FR-OR

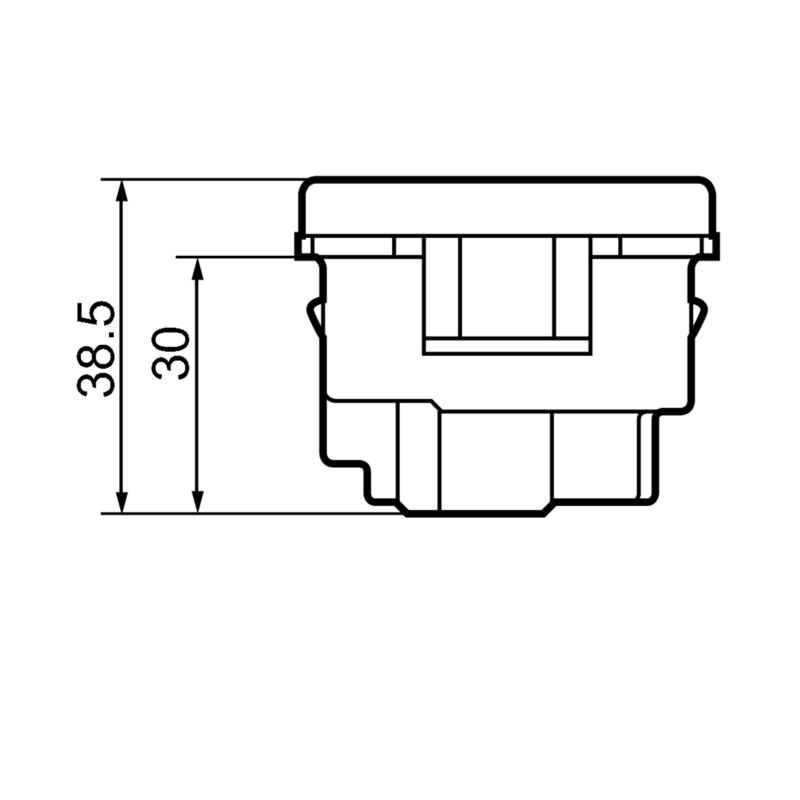

Disegno quotato
IE-FCI-PWB-FR-OR
Disegno quotato

IE-FCI-PWB-FR-OR

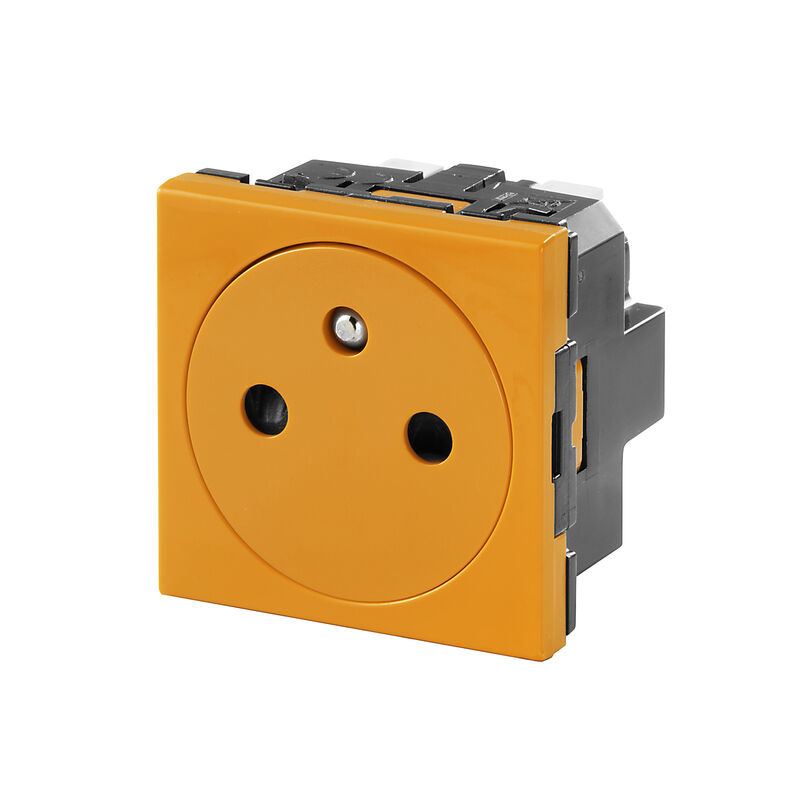

FrontCom, Inserto Power grande, Tipo E, Femmina, FR, arancione

N. articolo 2007230000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 1 È accessorio di 3 Prodotti correlati 15
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati generali Conduttori innestabili Dati tecnici Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
FrontCom, Inserto Power grande, Tipo E, Femmina, FR, arancione
N. d’ordine
2007230000
Tipo
IE-FCI-PWB-FR-OR
GTIN (EAN)
4050118392135
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
34 g

Temperature

Temperatura di magazzinaggio
-10 °C...70 °C
Temperatura d'esercizio
-5 °C...35 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati generali

Carico d’incendio
840 kJ
Fronte connettore
Tipo E
Grado di protezione
IP20
Inserto tipo
Inserto Power grande

Conduttori innestabili

Abisolierlänge
12 mm
Conductor connection cross-section, extremely flexible without wire end ferrule
  • min.:
    1,5 mm²
  • max.:
    2,5 mm²
Conductor connection cross-section, flexible with wire end ferrule
1.5 ... 1.5 mm²
Conductor connection cross-section, flexible without wire end ferrule
1.5 ... 2.5 mm²
Ledarens anslutningsarea, styv
1.5 ... 2.5 mm²
Sección de conexión del conductor, extremadamente flexible con terminal tubular
  • min.:
    1,5 mm²
  • max.:
    1,5 mm²
Sezione trasversale conduttore estremamente flessibile con terminale
1.5 ... 1.5 mm²
Sezione trasversale conduttore flessibile senza terminale
  • min.:
    1,5 mm²
  • max.:
    2,5 mm²
Type of connection
PUSH IN
Vezetékcsatlakozási keresztmetszet, merev
  • min.:
    1,5 mm²
  • max.:
    2,5 mm²
Сечение подсоединяемого провода, чрезвычайно гибкого, без кабельного наконечника
1.5 ... 2.5 mm²
도체 결선 단면적, 유연(와이어 및 페룰 채용)
  • min.:
    1,5 mm²
  • max.:
    1,5 mm²

Dati tecnici

Corrente nominale
16 A
Materiale base della custodia
Policarbonato PC
Tensione nominale (AC)
250 V

Classificazioni

ETIM 8.0
EC001121
ETIM 9.0
EC001121
ETIM 10.0
EC001121
ECLASS 14.0
27-18-28-92
ECLASS 15.0
27-18-28-92
