MPS 7S/06 S F3 TN B B

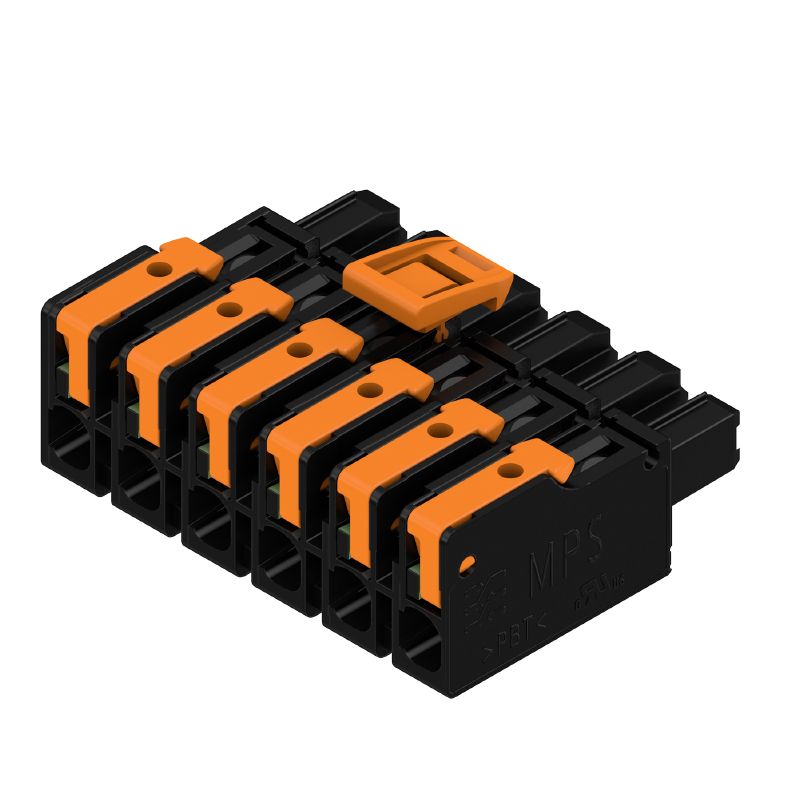

Connettore per circuito stampato, Connettore femmina, Passo in mm (P): 7.50 mm, Numero di poli: 6, Box
N. articolo
8000078357
Caratteristiche
| Versione | Connettore per circuito stampato, Connettore femmina, Passo in mm (P): 7.50 mm, Numero di poli: 6, Box |
| N. d’ordine | 8000078357 |
| Tipo | MPS 7S/06 S F3 TN B B |
| GTIN (EAN) | 4064675622901 |
| CPZ | 42 Pezzo |
| Parametri prodotto |
IEC: 1000 V / 34.6 A / 0.5 - 4 mm² UL: 600 V / 18.5 A / AWG 20 - AWG 12 |
| Imballaggio | Box |
| Profondità | 34,95 mm |
| Profondità (pollici) | 1,376 inch |
| Posizione verticale | 17,5 mm |
| Altezza (pollici) | 0,689 inch |
| Larghezza | 43,3 mm |
| Larghezza (pollici) | 1,705 inch |
| Peso netto | 19,624 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famiglia prodotti | OMNIMATE 4.0 |
| Tipo di collegamento | Collegamento al campo |
| Tecnica di collegamento cavi | SNAP IN |
| Passo in mm (P) | 7,5 mm |
| Passo in pollici (P) | 0,295 " |
| Direzione d'uscita del conduttore | 180° |
| Numero di poli | 6 |
| L1 in mm | 37,5 mm |
| L1 in pollici | 1,476 " |
| quantità di file | 1 |
| Numero di serie di poli | 1 |
| Protezione da contatto accidentale DIN VDE 57 106 | sicurezza per le dita |
| Protezione da contatto accidentale secondo DIN VDE 0470 | IP 20 |
| Grado di protezione | IP20 |
| Lunghezza di spellatura | 9 mm |
| Tolleranza lunghezza di spellatura |
|
| Cicli di inserimento | 25 |
| Forza di innesto/polo, max. | 9 N |
| Forza d'estrazione/polo, max. | 8 N |
| Materiale isolante | PBT GF |
| Colori | nero |
| Tabella dei colori (simile) | RAL 9011 |
| Gruppo materiali isolanti | I |
| Comparative Tracking Index (CTI) | ≥ 600 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale dei contatti | Lega in rame |
| Superficie dei contatti | stagnato |
| Temperatura di magazzinaggio, min. | -25 °C |
| Temperatura di magazzinaggio, max. | 55 °C |
| Temperatura d'esercizio , min. | -50 °C |
| Temperatura d'esercizio , max. | 125 °C |
| Campo di sezioni, min. | 0,34 mm² |
| Campo di sezioni, max. | 4 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 20 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| rigido, min. H05(07) V-U | 0,5 mm² |
| rigido, max. H05(07) V-U | 2,5 mm² |
| Flessibile, min. H05(07) V-K | 0,5 mm² |
| Flessibile, max. H05(07) V-K | 4 mm² |
| con terminale AEH con collare DIN 46 228/4, min. | 0,34 mm² |
| con terminale AEH con collare DIN 46 228/4, max. | 2,5 mm² |
| con terminale, DIN 46228 pt 1, min. | 0,34 mm² |
| con terminale a norma DIN 46 228/1, max. | 2,5 mm² |
| Diametro esterno dell'isolamento, max. | 4 mm |
| Conduttore innestabile |
|
| Testo di riferimento | Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P) |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero minimo di poli (Tu=20 °C) | 34,6 A |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 29,1 A |
| Corrente di dimensionamento, numero minimo di poli (Tu=40 °C) | 30,7 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 25,9 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 1.000 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 1.000 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 630 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 6 kV |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 8 kV |
| Istituto (cURus) | CURUS |
| N° certificato (cURus) | E60693 |
| Tensione nominale (Gruppo B / UL 1059) | 600 V |
| Tensione nominale (Gruppo C / UL 1059) | 600 V |
| Tensione nominale (Gruppo D / UL 1059) | 600 V |
| Tensione nominale (Gruppo F / UL 1059) | 1.000 V |
| Corrente nominale (Gruppo B / UL 1059) | 18,5 A |
| Corrente nominale (Gruppo C / UL 1059) | 18,5 A |
| Corrente nominale (Gruppo D / UL 1059) | 10 A |
| Corrente nominale (Gruppo F / UL 1059) | 18,5 A |
| Sezione di collegamento cavo AWG, min. | AWG 20 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• Corrente nominale relativa alla sezione nominale e al numero min. di poli • P su disegno = passo • I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione. • Terminali senza collare isolante secondo DIN 46228/1 • In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico • Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
| Omologazione/Certificato/Documento di conformità |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255665) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000078357) |
| Documentazione utente | [Assembly instructions MPS 7S/5 EN DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_177970) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
