PAS CMR 2,0...5,0 A DC
Illustrazione del prodotto
PAS CMR 2,0...5,0 A DC

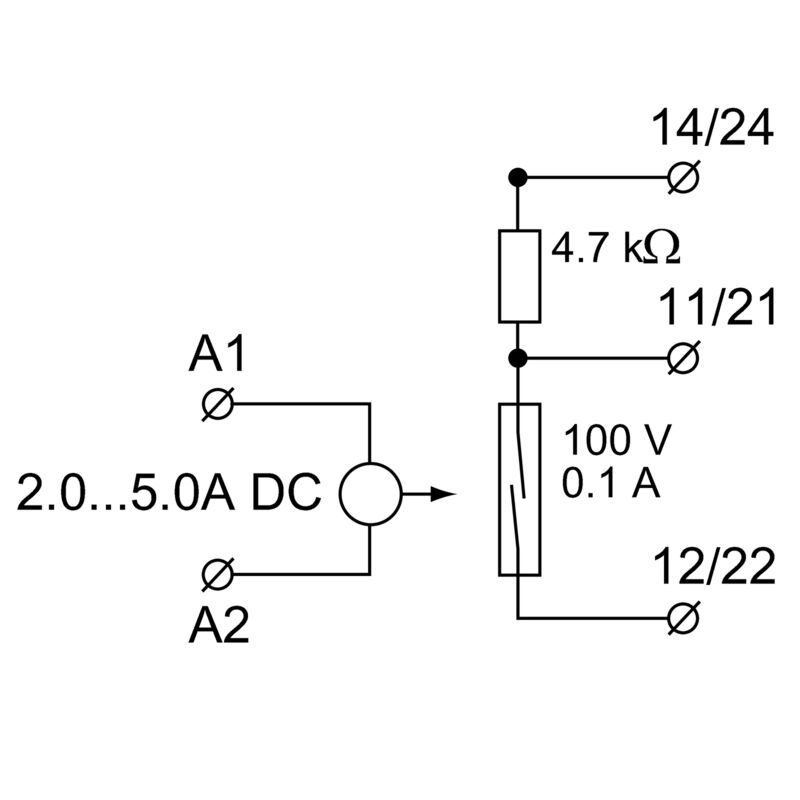

Simbolo elettrico
PAS CMR 2,0...5,0 A DC

PAS CMR 2,0...5,0 A DC

Monitorování proudu, 2...5,0 A DC, 1, Šroubové připojení

N. articolo 8742620000
Download foglio dati Download dei prodotti
Accessori 2 Prodotti correlati 3
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Probability of failure Conformità ambientale del prodotto Indicazioni generali Coordinazione di isolamento Ingresso Uscita Datos de conexión Besorolások Testi descrittivi per l'offerta

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E141197

Dati generali per l’ordinazione

Versione
Monitorování proudu, 2...5,0 A DC, 1, Šroubové připojení
N. d’ordine
8742620000
Tipo
PAS CMR 2,0...5,0 A DC
GTIN (EAN)
4032248413935
CPZ
10 Pezzo

Dimensioni e pesi

Profondità
95 mm
Hloubka (v palcích)
3,74 inch
Posizione verticale
16 mm
Hauteur (pouces)
0,63 inch
Larghezza
15,3 mm
Larghezza (pollici)
0,602 inch
Lunghezza
92 mm
Lunghezza (pollici)
3,622 inch
Peso netto
55 g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura d'esercizio
-20 °C...60 °C
Umidità con temperatura d'esercizio
da 0 a 95 % (senza formazione di condensa)
Umidità
5–95 % umidità rel., Tu= 40°C, senza condensazione

Probability of failure

SIL secondo IEC 61508
None

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme
REACH SVHC
No SVHC above 0.1 wt%

Indicazioni generali

Coefficiente di temperatura
350 ppm/K
Configurazione
nessuno dei due
Grado di protezione
IP20
Guida equipaggiata
TS 35
Potenza assorbita nominale
1,5 VA

Coordinazione di isolamento

Classe di sovratensione
III
Grado di lordura
2
Norme EMC
EN 55011
EN 61000-6-1, 2, 3, 4
Separazione galvanica
tra ingresso / uscita / alimentazione / relè
Tensione di dimensionamento
300 V
Tensione di isolamento
4 kVeff / 1 min.
Tensione impulsiva massima
6 kV

Ingresso

Corrente d'ingresso
2...5,0 A DC
Corrente max.
15 A per 10 s
Durata impulso
min. 1 ms
Resistenza circuito del sensore
50 Ω
Resistenza d'ingresso corrente
<50 mΩ
Soglia corrente d'inserzione
≤ 2 A
Spegnimento sicuro
≤ 300 mA

Uscita

Coefficiente di temperatura
350 ppm/K
Corrente di commutazione
2 A
Corrente permanente
100 mA
Equipaggiamento contatti
1 contatto NA
Frequenza di commutazione, max.
20 Hz
Materiale dei contatti
RH/Rd (contatto Reed)*
Numero di uscite
1
Tensione di commutazion AC, max.
250 V
Tensione di commutazion AC, min.
1 V
Tensione di commutazion DC, max.
100 V
Tensione di commutazion DC, min.
1 V

Datos de conexión

Tipo di collegamento
Screw connection
Campo di serraggio, collegamento di dimensionamento
1,5 mm²
Campo di sezioni, min.
2,5 mm²
Campo di sezioni, max.
2,5 mm²

Besorolások

ETIM 8.0
EC002654
ETIM 9.0
EC002654
ETIM 10.0
EC002654
ECLASS 14.0
27-21-01-22
ECLASS 15.0
27-21-01-22

Testi descrittivi per l'offerta

Testo bando lungo

Controllo valore limite di correnti DC fino a 5 A con uscita di commutazione
Modulo di controllo valore limite per la misurazione di correnti DC 2... 5 A con
uscita di commutazione. L'unità di controllo è disponibile nella versione innestata
sullo zoccolo.


Unità innstabile su zoccolo per il montaggio su guida DIN TS35
Dimensioni: Lun/Lar/Alt 92/ 15,3/ 95 mm
Tecnica di collegamento a vite / Sezione nominale 2,5 mm2
Grado di protezione: IP 20

Ingresso                         2 ...5 A DC / Bobina relè Reed
Soglia d'inserzione         < 2 A
Soglia di disinserzione       < 300 mA
Uscita                                             1 contatto NA / Contatto Reed
Corrente di commutazione max 100 mA AC/DC
Tensione di commutazione 100 V AC / 50 V DC
Campo temperatura
ambiente 0 °C...+55 °C

Separazione sicura                   EN 50178, separazione a 2 vie fino a 6 kV
Tensione di prova                               4 kVeff / 1 min. ingresso contro uscita
Tensione di
dimensionamento                                          300 V AC/DC con classe di sovratensione III e grado di lordura 2
Approvazioni cULus




Tipo                                                            PAS CMR 2,0...5,0 A DC


Testo bando corto
Control de los valores límite de corrientes DC de hasta 5 A con salida de conexión
Módulo de control de valores límite para medir corrientes DC de 2 a 5 A con
salida de conexión. La unidad de control está insertada en la base de montaje
.
