Caratteristiche

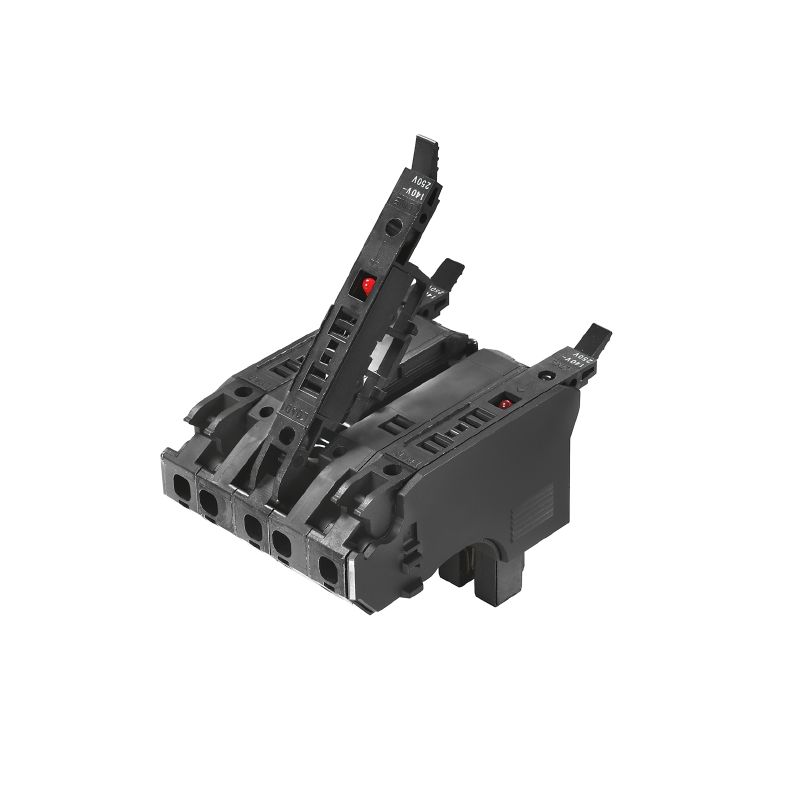

| Versione | Connettore a innesto FieldPower®, Fusibile, IP20, Poliammide, PUSH IN,Numero di poli : 5 |
| N. d’ordine | 1961770000 |
| Tipo | PTSI 4/LD 400V AC |
| GTIN (EAN) | 4032248641765 |
| CPZ | 1 Pezzo |
| Profondità | 55 mm |
| Profondità (pollici) | 2,165 inch |
| Posizione verticale | 85 mm |
| Altezza (pollici) | 3,346 inch |
| Larghezza | 57 mm |
| Larghezza (pollici) | 2,244 inch |
| Peso netto | 100 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -40 °C...55 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Campo di serraggio, collegamento PUSH IN max. | 4 mm² |
| Campo di serraggio, collegamento PUSH IN min. | 0,5 mm² |
| Dimensione lama, collegamento PUSH IN | 3,0 x 0,5 mm |
| flessibile, collegamento PUSH IN max. | 4 mm² |
| flessibile, collegamento PUSH IN min. | 0,5 mm² |
| Lunghezza di spellatura, collegamento PUSH IN | 12 mm |
| Sezione di collegamento cavo flessibile con terminale da 12mm e collare isolante DIN 46228/1, collegamento PUSH IN, max. | 4 mm² |
| Sezione di collegamento cavo flessibile con terminale da 12mm e collare isolante DIN 46228/4, collegamento PUSH IN, min. | 0,5 mm² |
| Sezione di collegamento cavo flessibile con terminale da 8mm e collare isolante DIN 46228/1, collegamento PUSH IN, max. | 4 mm² |
| Sezione di collegamento cavo flessibile con terminale da 8mm e collare isolante DIN 46228/1, collegamento PUSH IN, min. | 0,5 mm² |
| Sezione di collegamento cavo flessibile con terminale da 8mm e collare isolante DIN 46228/4, collegamento PUSH IN, max. | 4 mm² |
| Sezione di collegamento cavo flessibile, collegamento PUSH IN, max. | 4 mm² |
| Sezione di collegamento cavo flessibile, collegamento PUSH IN, min. | 0,5 mm² |
| Sezione di collegamento cavo rigido, collegamento PUSH IN, max. | 4 mm² |
| Sezione di collegamento cavo rigido, collegamento PUSH IN, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminale da 12mm e collare isolante DIN 46228/1, collegamento PUSH IN, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminale da 12mm e collare isolante DIN 46228/4, collegamento PUSH IN, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile con terminale da 8mm e collare isolante DIN 46228/4, collegamento PUSH IN, min. | 0,5 mm² |
| Dati di collegamento - elemento contatto ramo/alimentazione |
|
| Materiale isolante | Poliammide |
| Silicone | No |
| Colori | nero |
| Grado di protezione | IP20 |
| Classe d'infiammabilità UL 94 | V-0 |
| Tipo di montaggio | innestato |
| Funzione | Fusibile |
| Codificabile |
Sì
codificato su PE |
| Rilevatore di prova | 2 mm |
| Numero di poli | 5 |
| Numero di collegamenti / Polo | 1 |
| Tecnica di collegamento cavi | PUSH IN |
| Inserto portafusibile | 6,3 x 32 mm (1/4 x 1 1/4") |
| Direzione d'uscita del conduttore | 90° |
| Indicazione di guasto | LED rosso |
| Portafusibile (portainserto) | orientabile |
| Dati nominali a norma IEC per spina di collegamento fusibile |
|
| Dati nominali a norma UL per spina di collegamento fusibile |
|
| Omologazione/Certificato/Documento di conformità |
[UL Certificate FieldPower® terminals and plug-in connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_252845)
[Manufacturer's Declaration FieldPower® plug-in connectors and HQ adapters](https://mdcop.weidmueller.com/mediadelivery/asset/900_42269) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_93930) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1961770000) |
| Documentazione utente | [Datasheet FieldPower® Box Fuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_252972) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
