Caratteristiche
| Versione | Rogowski coil, Diametro: 70 mm, Lunghezza del cavo: 1.5 m, 100…5000 A, Uscita : Impulso, segnale mV |
| N. d’ordine | 2593370000 |
| Tipo | RCMA-B22-D70-1.5 |
| GTIN (EAN) | 4050118647815 |
| CPZ | 1 Pezzo |

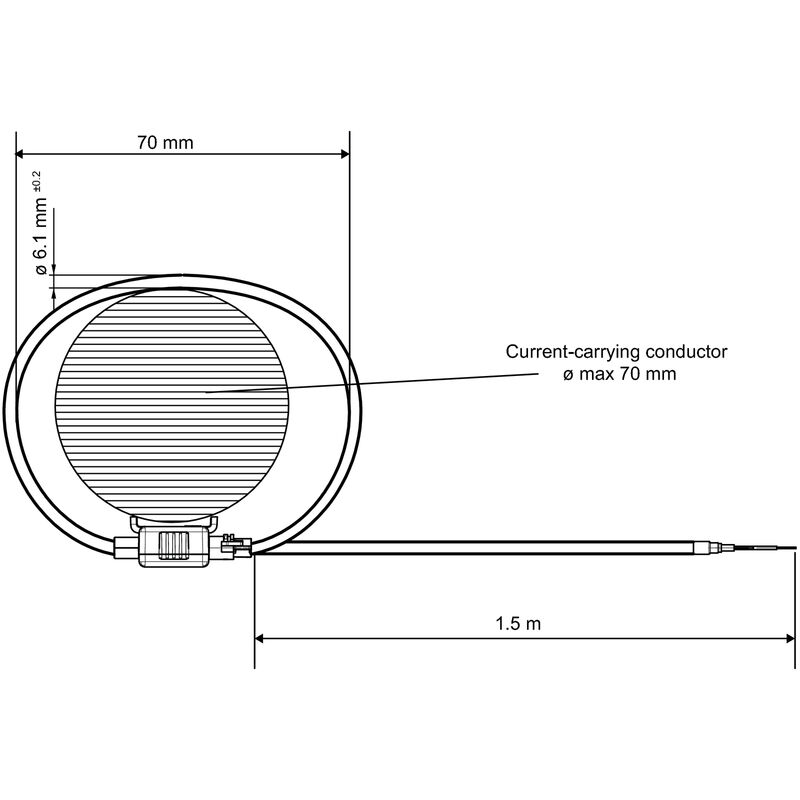

| Diametro | 70 mm |
| Peso netto | 134 g |
| Temperatura di magazzinaggio | -40 °C...80 °C |
| Temperatura d'esercizio | -40 °C...80 °C |
| Umidità con temperatura d'esercizio | 5 – 90 % senza rugiada |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Tipo di cavo | Solo conduttore isolato |
| Conduttore tondo | 70 mm |
| Luogo di installazione | Uso interno |
| Banda di frequenza | 50...60 Hz |
| Classe di precisione | 0,5 |
| Corrente primaria | 5.000 A |
| Errore di misura | <± 0.5% (del valore del campo di misura) |
| Rapporto giri nominali | 44,44 kA/V |
| Spostamento di fase | 0,004 ° |
| Temperatura conduttore primario | 105 °C |
| Tensione secondaria |
22,5 mV (@ 50Hz Iprimary = 1 kA)
30 V (max) |
| Diametro del cavo | 6.1 mm |
| Grado di protezione | IP57 |
| Lunghezza del cavo | 1,5 m |
| Resistenza della bobina | 56 Ω |
| Configurazione | nessuno dei due |
| Grado di protezione | IP57 |
| Linearità | errore di non linearità |
| Standard |
IEC 61010-1: 2010
IEC 61869-1: 2007 IEC 61869-2: 2012 IEC 61869-6: 2016 IEC 61869-10: 2017 UL 61010-1 |
| Classe di precisione | 0,5 |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Resistenza alla corrente di fuga (CTI) | 600 |
| Standard |
IEC 61010-1: 2010
IEC 61869-1: 2007 IEC 61869-2: 2012 IEC 61869-6: 2016 IEC 61869-10: 2017 UL 61010-1 |
| Tensione di isolamento | 7,4 kVRMS(50 Hz, 1 min) |
| Tensione di isolamento di dimensionamento |
Isolamento rinforzato 1000V secondo IEC 61010-1, CAT III, PD2
Isolamento base 1000V secondo IEC 61010-1, CAT IV, PD2 Isolamento rinforzato 600V secondo IEC 61010-1, CAT IV, PD2 |
| Tensione impulsiva massima | 12,8 kV (1,2/50 ms) |
| Informazioni sul prodotto |
La bobina Rogowski RCMA-B22-DXX è prevista per la misurazione elettronica di corrente alternata. La bobina Rogowski può essere utilizzata solo in combinazione con un trasduttore di misura RCMC-5000-XX Weidmüller. Descrizione del funzionamento Il circuito primario (circuito di potenza) e il circuito secondario (circuito di misura) vengono separati galvanicamente dalla bobina Rogowski. Poiché non si verificano effetti di saturazione, è possibile il rilevamento di correnti in un ampio campo di corrente primaria senza diminuzioni della precisione. Caratteristiche • Diametro del cavo della bobina di misurazione: 6,1 mm • Passanti per il fissaggio con fascette serracavo • Attacco a baionetta piombabile |
| Omologazione/Certificato/Documento di conformità | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_90712) |
| Documentazione utente | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_184659) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9.1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| ECLASS 14.0 | 27-21-01-23 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E469563 |
