SAI-08L-VP12-3A-M08L-LOG
SAI-08L-VP12-3A-M08L-LOG

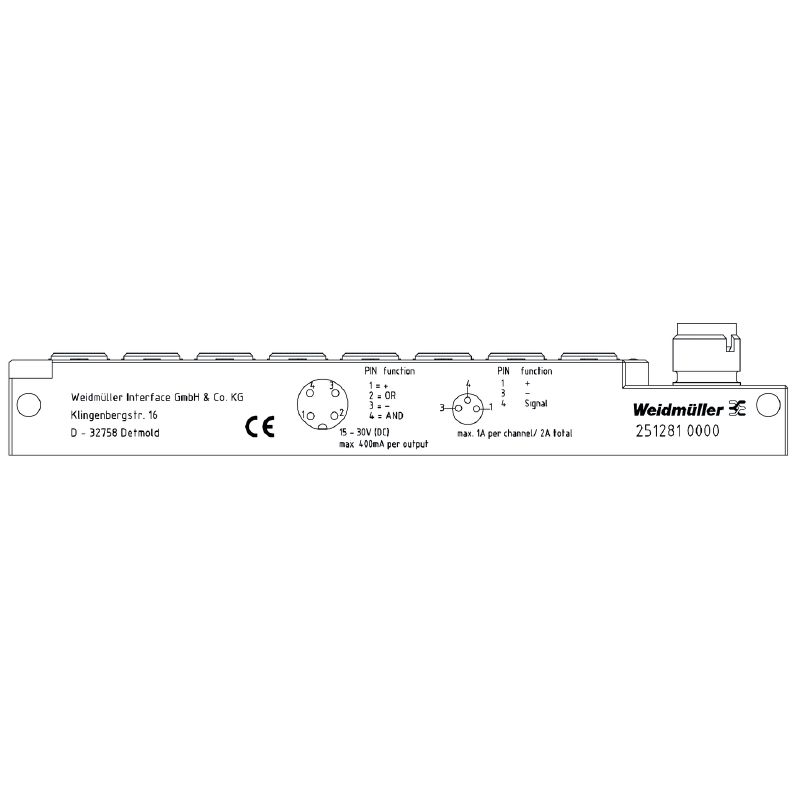

Detailní výkres
SAI-08L-VP12-3A-M08L-LOG
Rozměrový výkres
SAI-08L-VP12-3A-M08L-LOG
Schéma připojení
SAI-08L-VP12-3A-M08L-LOG
Schéma pólů
M8 = none

SAI-08L-VP12-3A-M08L-LOG

s výstupem M12, M8, 30 V, , LED: Ano, Iniciační prvek LED: Ano, Typ kabeláže: A/NEBO

ID výrobku 2512810000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Dimensions and weights Teploty Shoda produktu s prostředím Connection data Elektrické údaje Všeobecné technické údaje Údaje o materiálu Technické údaje kabelu Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Version
s výstupem M12, M8, 30 V, , LED: Ano, Iniciační prvek LED: Ano, Typ kabeláže: A/NEBO
Art.nr.
2512810000
Typ
SAI-08L-VP12-3A-M08L-LOG
GTIN (EAN)
4050118527902
Množství
1 ks

Dimensions and weights

Net weight
94,16 g

Teploty

Provozní teplota
-20 - 90°C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Connection data

Отвод концентратора
with M12 outlet
Tightening torque
M8 : 0,5 - 0,6 Nm
M12 : 0,8 - 1,2 Nm

Elektrické údaje

Jmenovité napětí, min.
15 V
Jmenovité napětí, max.
30 V
Tensión nominal
24 V
Jmenovitý proud
500 mA
Max. proudová kapacita na slot
500 mA
Celkem proud
2 A
K dispozici elektrická izolace
No

Všeobecné technické údaje

Protection degree
IP67
논리 기능
Nebo
A
Počet pólů
3
Počet soketů kontaktů
8
Připojovací závit
M8
Verschmutzungsgrad
3
Fire behaviour
V-0
LED
Ano
LED sensore
Ano
Barva LED pro indikaci provozu
zelená
Barva LED pro I/O funkce
yellow

Údaje o materiálu

Hlavní materiál krytu
PBT
Barva krytu
černá (podobná odstínu RAL 9005)
Csavaros aljzat
CuZn, poniklované
Materiál kontaktu
Poniklovaný CuZn
Povrch kontaktu
Pozlacené
Nosný materiál kontaktu
PBT (UL 94 V0)

Technické údaje kabelu

Počet pólů
3
Przydatność do łańcucha ciągowego
Ne

Klasifikace

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
