SAIBWS-P-4T-8/10-M12
SAIBWS-P-4T-8/10-M12
Schema dei poli
Socket

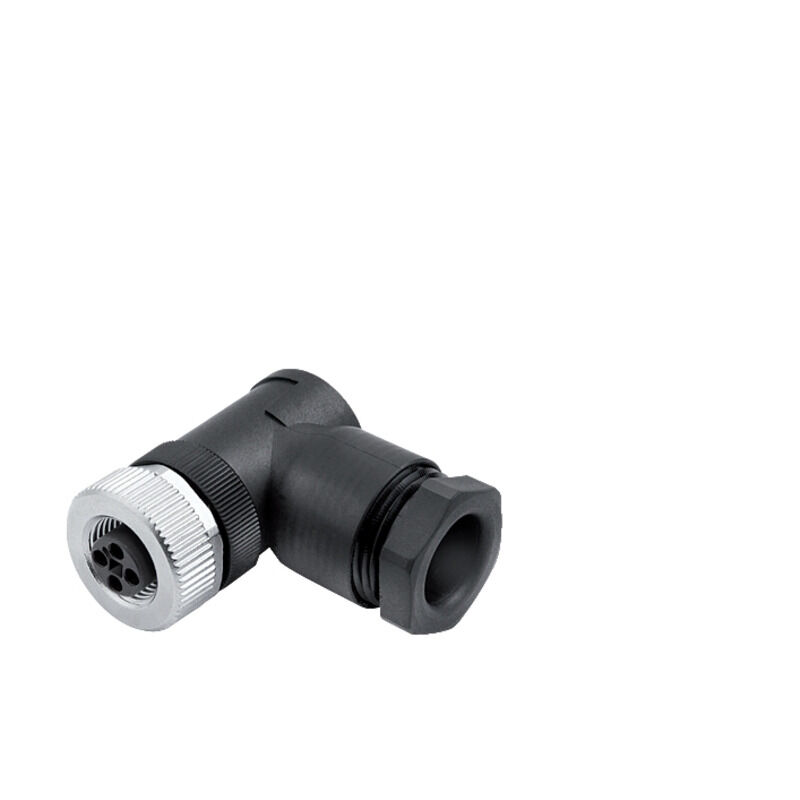

SAIBWS-P-4T-8/10-M12

Connettore collegabile al campo, M12

N. articolo 1467890000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 13
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici connettori ad innesto liberamente confezionabili Dati generali Norme Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E307231

Dati generali per l’ordinazione

Versione
Connettore collegabile al campo, M12
Order No.
1467890000
Tipo
SAIBWS-P-4T-8/10-M12
GTIN (EAN)
4050118273625
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
29,5 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Dati tecnici connettori ad innesto liberamente confezionabili

Cable gland
PG 11
Codifica
T-coded
Connection cross-section, max.
1,5 mm²
Corriente nominal
12 A
Diametro del cavo, max.
10 mm
Diametro del cavo, min.
8 mm
Género del contacto
Femmina
Jmenovité napětí
60 V
Materiale base della custodia
PA
Materiale dei contatti
CuZn
Menetes gyűrű anyaga
Pressofusione di zinco
Nominal current
12 A
Numero di poli
4
Plugging cycles
≥ 100
Pollution severity
3
Resistenza d'isolamento
108 Ω
Schutzart
IP67
se avvitato
Sezione di collegamento cavo, max.
1,5 mm²
Sezione di collegamento cavo, min.
0,14 mm²
Shield connection
Nessuno
Superficie dei contatti
dorata
Tipo di collegamento
Collegamento a vite
Сечение соединяемого провода, мин.
0,5 mm²
하우징의 온도 범위
-40 … +85 ° C

Dati generali

Numero di poli
4
Collegamento 1
M12
Collegamento 2
Vite
Materiale base della custodia
PA
Filettatura del collegamento
M12
Materiale dei contatti
CuZn
Superficie dei contatti
dorata
Grado di protezione
IP67
se avvitato
Cicli di inserimento
≥ 100

Norme

Kontaktdon Norm
IEC 61076-2-111

Classificazioni

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
