SAIL-M12BW-4-2L3.0UGE
SAIL-M12BW-4-2L3.0UGE
Profilritning
Socket angled
SAIL-M12BW-4-2L3.0UGE
Polschema
Socket
SAIL-M12BW-4-2L3.0UGE
Kopplingsbild

SAIL-M12BW-4-2L3.0UGE

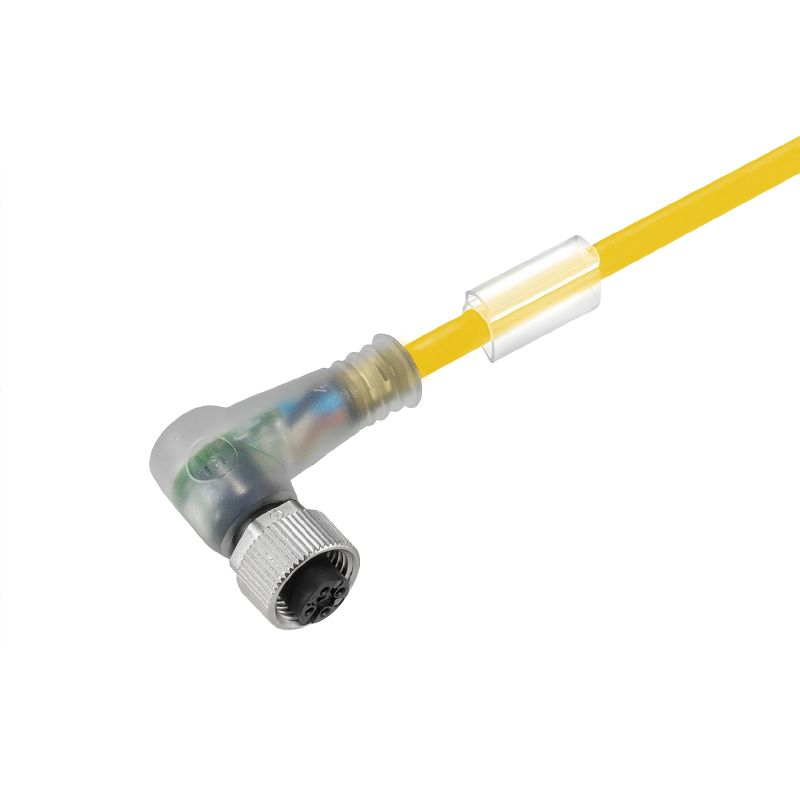

Sensor/actuator line, One end without connector, M12, Number of poles : 4, 3 m, Socket, angled, Shielded: No, LED: Yes, Sheath material: PUR, Halogen: No

Product ID 1092950300
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 7 Verwante producten 4
Approvals General ordering data Dimensions and weights Environmental Product Compliance 케이블의 기술 사양 Dane ogólne techniczne Electrical properties General standards Norme Mâle gauche Plug, right Product images Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UL)
E307231

General ordering data

Verze
Sensor/actuator line, One end without connector, M12, Number of poles : 4, 3 m, Socket, angled, Shielded: No, LED: Yes, Sheath material: PUR, Halogen: No
Best.-Nr.
1092950300
Type
SAIL-M12BW-4-2L3.0UGE
GTIN (EAN)
4032248865802
Qty.
1 items

Dimensions and weights

Net weight
92,4 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant with exemption
RoHS Exemption (if applicable/known)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

케이블의 기술 사양

Accelerartion
5 m/s²
Böjcykler
5 Mio
Böjradie min, fast monterad
5 x Kabeldurchmesser
Böjradie min, rörlig
10 x diámetro del cable
Barevné kódování
brown
white
blue
black
Cable length
3 m
Cykly ohybu v krutu
> 5 Mio.
Délka krutu
1 m
Flamhärdighet
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2
Halogener
No
hastighet
5 m/s
Hydrolýza a odolnost proti mikrobům
Yes
Isolering
PP
Konfigurerbar kabellängd
No
LABS-fri
Yes
Ledararea
0,34 mm²
Mantelmaterial
PUR
Odolnost proti zkrutu
360 °/m
Odolnost vůči jiskrám ze sváření
No
Odolné vůči perlám kovu ze svařování
No
Počet pólů
4
Resistance to oils
in accordance with IEC 60811:404
Sheathing colour
yellow
Skärmad
No
Släpkedjetålighet
Yes
Teplotní rozpětí, pohyblivé
-25...80 °C
Teplotní rozpětí, stacionární
-40...80 °C
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Vnější průměr
4.7 mm ± 0.2 mm
Zesítěné vyzařování
No
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)

Dane ogólne techniczne

Anschlussgewinde
M12
Anzugsdrehmoment
M12: 0.8 - 1.2 Nm
Ausführung
Buchse, gewinkelt
Codierung
Codificato A
gebrückt
No
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
Gold-plated
LED
Yes
Material Gewindering
Brass, nickel-plated
Nennspannung
24 V
Nennstrom
4 A
Schutzart
IP67
IP68
when screwed in
IP65
IP66
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Electrical properties

Jmenovité napětí
24 V
Odpor izolace
108 Ω

General standards

Nr certyfikatu (UL)
E307231
Вилочный разъем, стандарт
IEC 61076-2-101
Сертификат № (CSA)
200039-2372994

Norme

Connector standard
IEC 61076-2-101

Mâle gauche

Clavija de conexión izquierda
M12, Codificato A, IP69, Contatto femmina, Angolato a 90°, Plastica, LED, non schermate

Plug, right

Plug right
free conductor end

Product images

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
