SAISGP-P-4A-4/8-P12
SAISGP-P-4A-4/8-P12
Rozměrový výkres
SAISGP-P-4A-4/8-P12
Schéma pólů
SAISGP-P-4A-4/8-P12
SAISGP-P-4A-4/8-P12
SAISGP-P-4A-4/8-P12

SAISGP-P-4A-4/8-P12

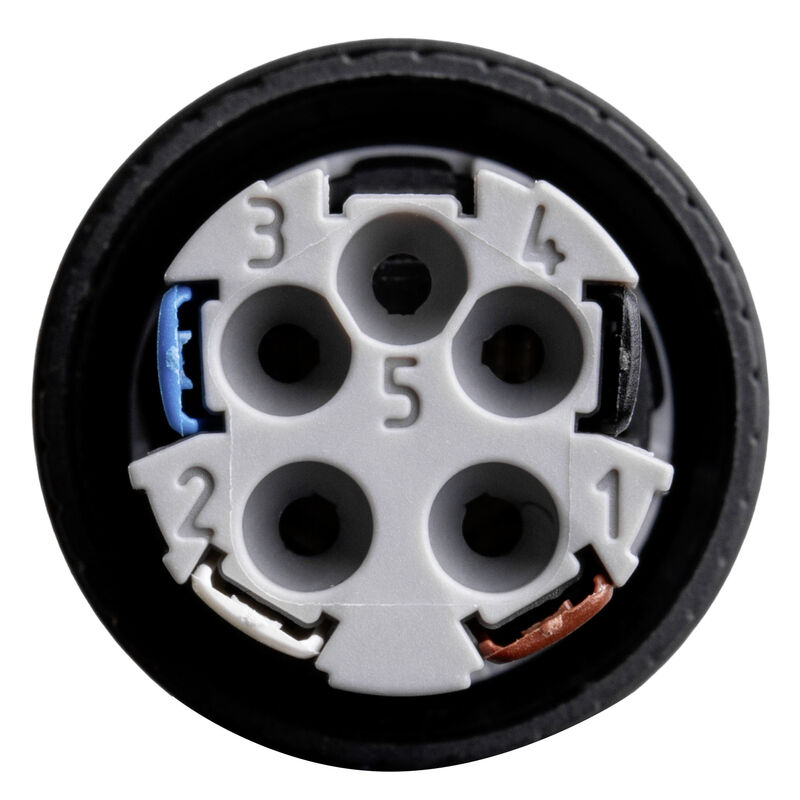

Konektor připojitelný v terénu, M12 Push-Pull

ID výrobku 3153290000
Stáhnout datový list 엔지니어링 지원
Je příslušenstvím 3 Příbuzné výrobky 36
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické údaje – upravitelné zásuvné konektory Obecné informace Standardy Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Konektor připojitelný v terénu, M12 Push-Pull
Číslo objednávky
3153290000
Typ
SAISGP-P-4A-4/8-P12
GTIN (EAN)
4099987636162
Množství
1 ks

Rozměry a hmotnosti

Šířka
62 mm
Šířka (v palcích)
2,441 inch
Průměr
20 mm
Čistá hmotnost
10 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Technické údaje – upravitelné zásuvné konektory

Cable diameter, max.
8 mm
Coding
A-kódování
Jmenovité napětí
  • Jmenovité napětí:
    250 V
  • Typ napětí:
    AC/DC
Materiał styków
CuSn
Materiál kroužku se závitem
Plast
Märkström
4 A
Plugging cycles
≥ 100
Pollution severity
3
Pólusszám
4
Připojení stínění
Ne
Rozsah teplot krytu
-40 … +85 ° C
Skyddsklass
IP65
IP67
Érintkező felület
Ni/Au
Średnica kabla, min.
3 mm
Поперечное сечение соединительного провода, макс.
0,75 mm²
Поперечное сечение соединительного провода, мин.
0,14 mm²
接続方式
PUSH IN
端头类型
Konektor samec
절연 저항
≥ 100 MΩ
하우징 기본 재질
PA 66

Obecné informace

Počet pólů
4
Připojení 1
M12
Připojení 2
PUSH IN
Klasifikace hořlavosti UL 94
V-0
Hlavní materiál krytu
PA 66
Připojovací závit
M12 Push-Pull
Materiál kontaktu
CuSn
Povrch kontaktu
Ni/Au
Průřez vodiče, pevným, min. (AWG)
AWG 26
Průřez vodiče, pevným, max. (AWG)
AWG 18
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
0,75 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,08 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
0,5 mm²
Průřez vodiče, pevný, min.
0,14 mm²
Průřez vodiče, pevný, max.
0,75 mm²
Materiály držáku kontaktu
PA
Shielding
No
Schutzart
IP65
IP67
Plugging cycles
≥ 100

Standardy

Standardní konektor
IEC 61076-2-010
IEC 61076-2-101

Klasifikace

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
