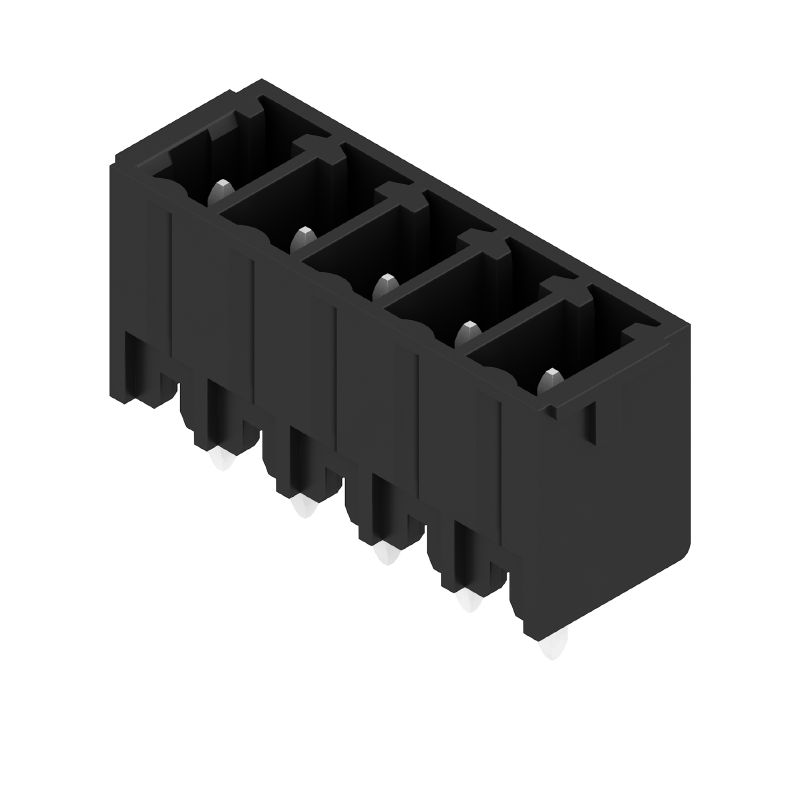

Illustration du produit
SC 3.81/05/180G 3.2SN BK BX

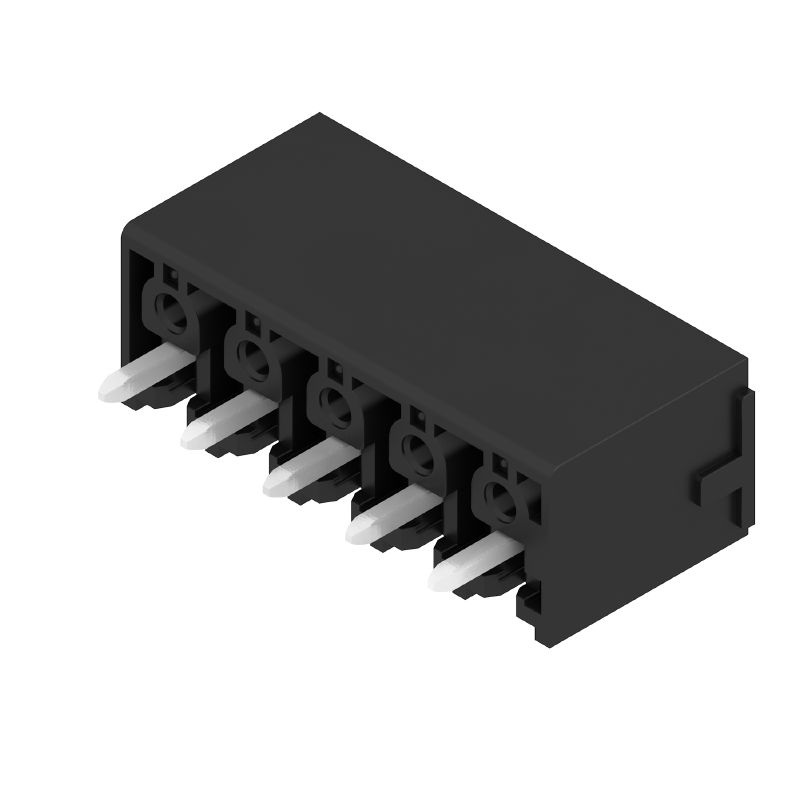

Illustration du produit
SC 3.81/05/180G 3.2SN BK BX
Dimensional drawing

SC 3.81/05/180G 3.2SN BK BX

Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT, 3.81 mm, Nombre de pôles: 5, 180°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte

Référence produit 1793550000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Est la pièce opposée de 1 Autres produits de la même gamme 28
Agréments 通用订货数据 Abmessungen und Gewichte 환경 제품 규정 준수 Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Note importante Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

通用订货数据

Version
Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT, 3.81 mm, Nombre de pôles: 5, 180°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte
Référence
1793550000
Type
SC 3.81/05/180G 3.2SN BK BX
GTIN (EAN)
4032248230464
Qté.
84 Pièce
Indices de produit
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Emballage
Boîte

Abmessungen und Gewichte

Profondeur
7,1 mm
Profondeur (pouces)
0,28 inch
Hauteur
12,4 mm
Hauteur (pouces)
0,488 inch
Hauteur version la plus basse
9,2 mm
Largeur
20,45 mm
Largeur (pouces)
0,805 inch
Poids net
2,399 g

환경 제품 규정 준수

Statut de conformité RoHS
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques du système

Product family
OMNIMATE Signal - série BC/SC 3.81
Anslutningstyp
Raccordement sur platine
Mounting onto the PCB
Raccordement soudé THT
Pitch in mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Outgoing elbow
180°
Antal poler
5
Antal lödstift per pol
1
Lödstiftlängd (l)
3,2 mm
Solder pin length tolerance
0 / -0.2 mm
Dimensions du picot à souder
d = 1.0 mm
Octagonal
Solder pin dimensions = d tolerance
0 / -0,03 mm
Diamètre du trou d'implantation (D)
1,2 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1 in mm
15,24 mm
L1 in inches
0,6 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Genomgångsmotstånd (6)
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
7 N
Pulling force/pole, max.
5 N

Données des matériaux

Matériau isolant
PA GF
Couleur
noir
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 550
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Copper alloy
Surface du contact
주석 도금
Storage temperature, min.
−40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
−50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
−25 °C
Temperature range, installation, max.
120 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
17,1 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17,5 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
17,1 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1s, 76 A

Données nominales selon CSA

Rated voltage (Use group B / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Rated current (Use group D / CSA)
10 A

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
11 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Emballage

Packaging
Boîte
VPE length
350 mm
VPE width
138 mm
VPE height
31 mm

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Sur le schéma, P = pas
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
