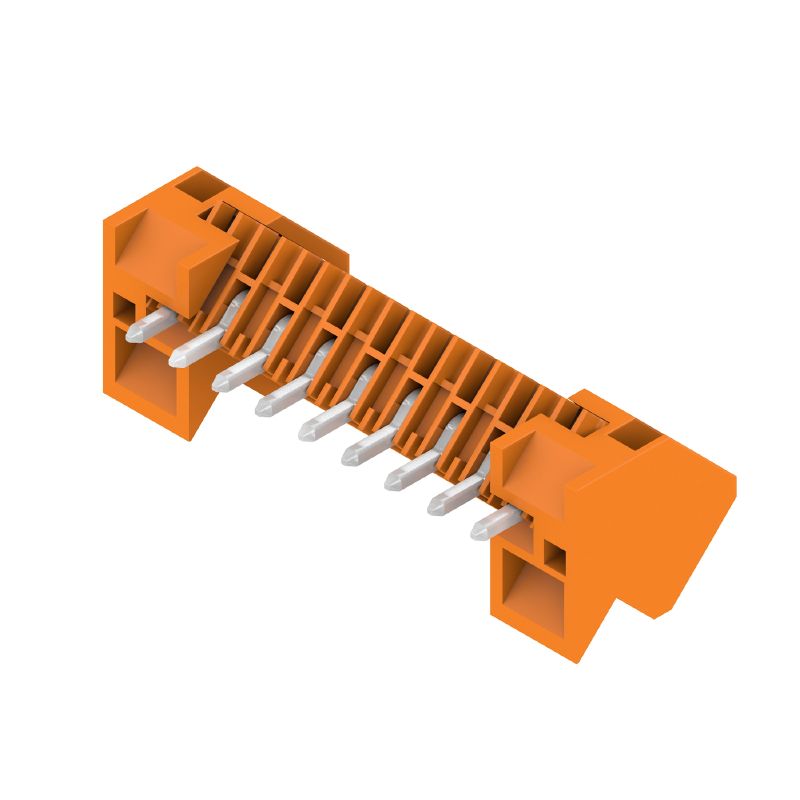

SL 3.50/09/135F 3.2SN OR BX
Produktillustration
SL 3.50/09/135F 3.2SN OR BX
Produktillustration
SL 3.50/09/135F 3.2SN OR BX
Dimensional drawing

SL 3.50/09/135F 3.2SN OR BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 9, 135°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz

Produkt-ID 1643400000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 4 Är en motdel till 9 Använda produkter 23
Homologaciones Informations générales de commande Dimensiones y pesos Conformité environnementale du produit Especificaciones del sistema Datos del material Rated data acc. to IEC Datos nominales según CSA Märkdata enligt UL 1059 Emballage Ważna informacja Klassificeringar

Homologaciones

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Informations générales de commande

Version
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 9, 135°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
Order No.
1643400000
Type
SL 3.50/09/135F 3.2SN OR BX
GTIN (EAN)
4008190282165
Qty.
48 items
Produktparametrar
IEC: 320 V / 15 A
UL: 300 V / 10 A
Förpackning
Box

Dimensiones y pesos

Depth
13,2 mm
Depth (inches)
0,52 inch
Height
16,2 mm
Высота (в дюймах)
0,638 inch
Высота, мин.
13 mm
Width
38,5 mm
Byggbredd (tum)
1,516 inch
Net weight
4,06 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Product Carbon Footprint
  • Vagga till grind:
    0,024 kg CO2 eq.

Especificaciones del sistema

Produktfamilj
OMNIMATE Signal - series BL/SL 3.50
Anslutningstyp
Collegamento al circuito stampato
Montering på kretskortet
THT lödanslutning
Delning i mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Outgoing elbow
135°
Antal poler
9
Number of solder pins per pole
1
Lödstiftlängd (l)
3,2 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Solder pin dimensions
d = 1,2 mm
oktagonal
Dimensioner för lödstift = d-tolerans
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,4 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 in mm
28 mm
L1 i tum
1,102 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingers. instucken/ handryggss. ej inst.
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Max. instickskraft/pol
10 N
Max. dragkraft/pol
10 N
Åtdragningsmoment
  • Momenttyp:
    Montageskruv, Kretskort
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Rekommenderad skruv:
      • Artikelnummer:
        1610740000

Datos del material

Insulating material
PBT
Colour
orange
Colour chart (similar)
RAL 2000
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Contact material
Cu-legering
Contact surface
förtennad
Skiktstruktur för lödanslutningen
1...3 µm Ni / 2...4 µm Sn matt
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−30 °C
Temperaturområde Montage, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
15 A
Rated current, max. number of poles (Tu=20°C)
11 A
Rated current, min. number of poles (Tu=40°C)
13 A
Rated current, max. number of poles (Tu=40°C)
9 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 100 A

Datos nominales según CSA

Institute (CSA)
CSA
Certificate No. (CSA)
154685-1318353
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Märkström (användargrupp D / UL 1059)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Emballage

Verpackung
Boîte
VPE length
350 mm
VPE width
135 mm
VPE height
25 mm

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• För ökat mekaniskt stöd för hankontakter med skruvfläns (…F) rekommenderar vi en ytterligare kabelförskruvning med montageskruvar (plåtskruv ISO 1481-ST 2,2X4,5 C eller ISO 7049-ST 2,2X4,5 C – se Tillbehör). Kabelförskruvning endast tillåten före lödning.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
