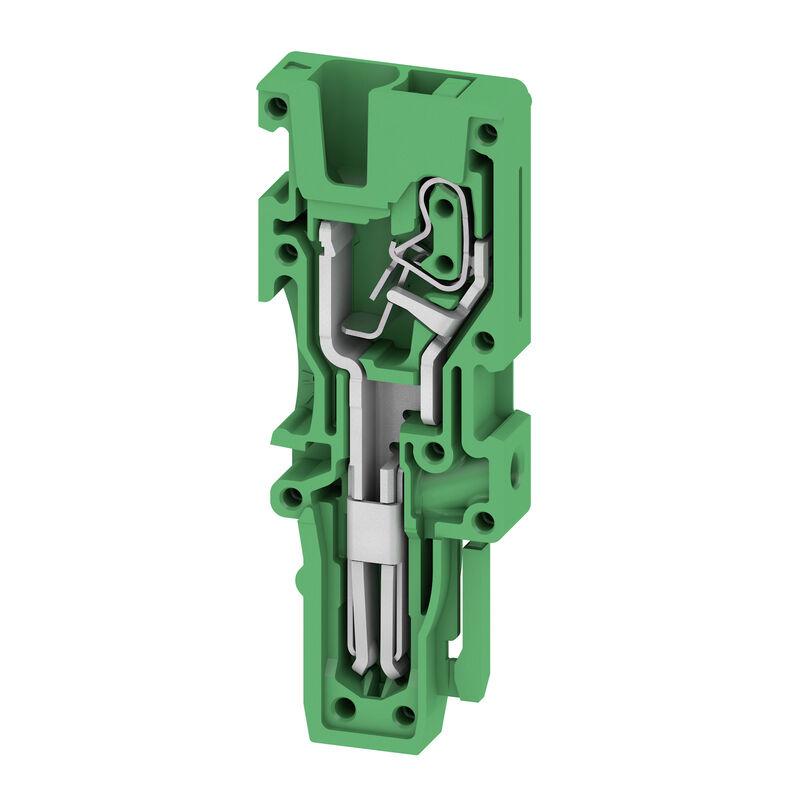

SPG 2.5 R GN

SPG 2.5 R GN

Conector macho (borne), SNAP IN, 2.5 mm², 24 A, 800 V, Número de conexiones: 1, Número de polos: 1, Anchura: 5.1 mm

N.º de artículo 3030210000
Descargar hoja de datos Soporte técnico
Accesorios 11 es accesorio de 5 Productos relacionados 325
Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema Conductor embornable (conexión nominal) Generalidades Datos nominales Clasificaciones

Datos generales para pedido

Ausfuehrung
Conector macho (borne), SNAP IN, 2.5 mm², 24 A, 800 V, Número de conexiones: 1, Número de polos: 1, Anchura: 5.1 mm
Číslo objednávky
3030210000
Type
SPG 2.5 R GN
GTIN (EAN)
4099986973237
Cantidad
50 Pieza

Dimensiones y pesos

Depth
42,5 mm
Profundidad (pulgadas)
1,673 inch
Height
16,5 mm
Altura (pulgadas)
0,65 inch
Width
5,1 mm
Anchura (pulgadas)
0,201 inch
Peso neto
1 g

Temperaturas

Tárolási hőmérséklet
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-60 °C
Temperatura permanete de trabajo, max.
130 °C

Conformidad medioambiental del producto

Statut de conformité RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos del material

Material básico
Wemid
Color
verde
Color componentes de accionamiento
verde
Grado inflamabilidad según UL 94
V-0

Valores característicos del sistema

Tapa final obligatoria
Sí
Número de potenciales
1
Número de pisos
1

Conductor embornable (conexión nominal)

2,5 mm²
Anslutningsområde, min.
0,34 mm²
Anslutningstyp
SNAP IN
Antal anslutningar
1
Avisoleringslängd
10 mm
Gauge to IEC 60947-1
A3
Klingmått
0,6 x 3,5 mm
Ledardiameter, AWG, min.
AWG 22
Sección de conexión del conductor, flexible, max.
2,5 mm²
Sección de conexión del conductor, flexible, mín.
0,34 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,34 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
2,5 mm²
Sección del conductor, semirrígido, máx.
2,5 mm²
Sección del conductor, semirrígido, mín.
0,34 mm²
Sección transversal de conductor, núcleo rígido, máx.
2,5 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,34 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,34 mm²
Направление соединения
arriba
Поперечное сечение подключаемого провода AWG, макс.
AWG 14

Generalidades

Numero di poli
1
Standards
Según IEC 60947-7-1
결선 단면규격 AWG, 최대
AWG 14
결선 단면규격 AWG, 최소
AWG 22

Datos nominales

Sección nominal
2,5 mm²
Tensión nominal
800 V
Tensión nominal DC
800 V
Corriente nominal
24 A
Corriente en conductor máximo
24 A
Normas
Según IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
1,33 mΩ
Sobretensión de choque nominal
8 kV
Pérdida de potencia según la norma IEC 60947-7-x
0,77 mW
Categoría de sobretensión
III
Grado de polución
3

Clasificaciones

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
