TBY-SDV144-F-PS-2KB-Z
TBY-SDV144-F-PS-2KB-Z

TBY-SDV144-F-PS-2KB-Z

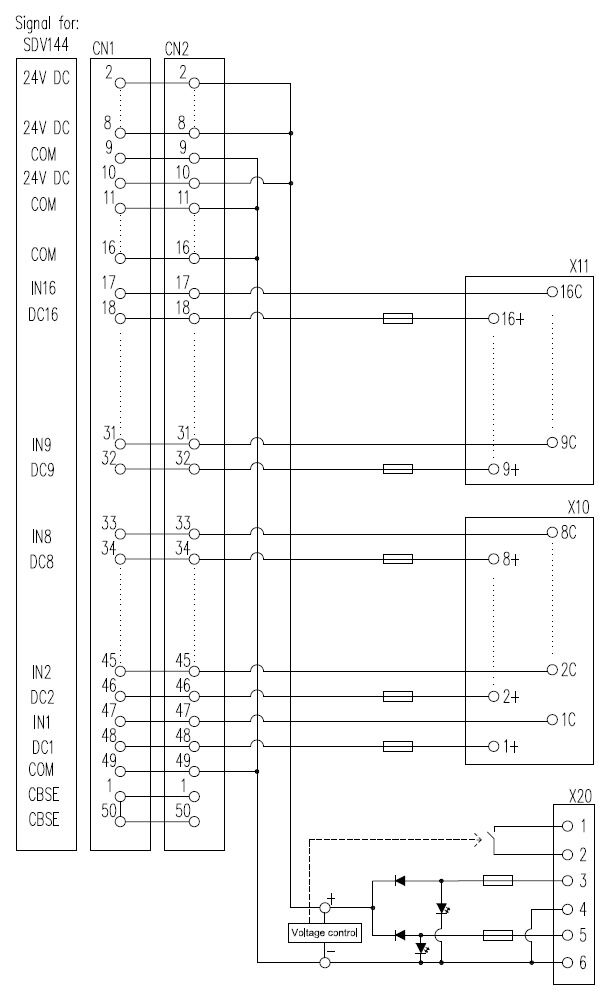

Ez a termék hamarosan már nem lesz elérhető.

Rozhraní, RS, 2 x AKB (50P), LM2NZF 5,08 mm

ID výrobku 1395380000
Stáhnout datový list Termékletöltések
İlgili ürünler 4
Tanúsítványok Všeobecné objednací údaje Rozměry a hmotnosti Temperatures Shoda produktu s prostředím Obecné údaje Údaje o připojení Ratings data Koordinace izolace (EN50178) Připojovací pole Připojení napájení Klasifikace

Tanúsítványok

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Rozhraní, RS, 2 x AKB (50P), LM2NZF 5,08 mm
Číslo objednávky
1395380000
Typ
TBY-SDV144-F-PS-2KB-Z
GTIN (EAN)
4050118207224
Qty.
1 ks
Stav objednávky
Tento produkt v budoucnu už nebude k dispozici.
Last order date
/Date(1770678000000)/

Rozměry a hmotnosti

Hloubka
80 mm
Hloubka (v palcích)
3,15 inch
Výška
109 mm
Výška (v palcích)
4,291 inch
Šířka
134 mm
Šířka (v palcích)
5,276 inch
Čistá hmotnost
286,874 g

Temperatures

Skladovací teplota
-40...85 °C
Provozní teplota
-25...70 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
7b305775-bf96-40a0-9bb6-8abdb4644a87

Obecné údaje

Stavový displej LED kanálu
Ne
Odpojení kanálu
Ne
Typ testovacího bodu
Ne
접촉기
Ne
Pojistka kanálu
100 mA
LED status of the supply voltage
zelená
Power supply fuse
2 A

Údaje o připojení

Počet pólů (řídící strana)
50pólová zástrčka
Připojení (strana periferie)
LM2NZF 5,08 mm
Připojení k řídící straně
2 x AKB (50P)

Ratings data

Provozní napětí
24 V DC
Max. proud na kanál
1 A
Celkový provozní proud
1 A

Koordinace izolace (EN50178)

Jmenovité napětí izolace
< 50 V AC
Kategorie přepětí
III
Závažnost úrovně znečištění
2
Test pulzního napětí (1,2/50μs)
0,8 kV
Zkušební napětí izolace AC
0,35 kV

Připojovací pole

Anslutningstyp
Připojení s kotevní svorkou
Délka odizolování
7,5 mm
Max. průřez vodiče, AWG
AWG 14
Min. wire cross-section, AWG
AWG 24
Objímka s plastovou manžetou, max.
1,5 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Pevné, min. H05(07) V-U
0,2 mm²
Pružné s objímkou, max.
1,5 mm²
Pružné s objímkou, min.
0,25 mm²
Pružné, max. H05(07) V-K
1,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Rozsah upnutí, max.
2,5 mm²
Rozsah upnutí, min.
0,13 mm²

Připojení napájení

Typ připojení
Připojení s kotevní svorkou
Upínací rozsah, min.
0,13 mm²
Upínací rozsah, max.
2,5 mm²
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
1,5 mm²
Pružné s objímkou, max.
1,5 mm²
Pružné s objímkou, min.
0,25 mm²
Koncovka s plastovou objímkou, max.
1,5 mm²
Průřez vodiče, min. AWG
AWG 14
Průřez vodiče, max. AWG
AWG 24
Délka odizolování
7,5 mm

Klasifikace

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
