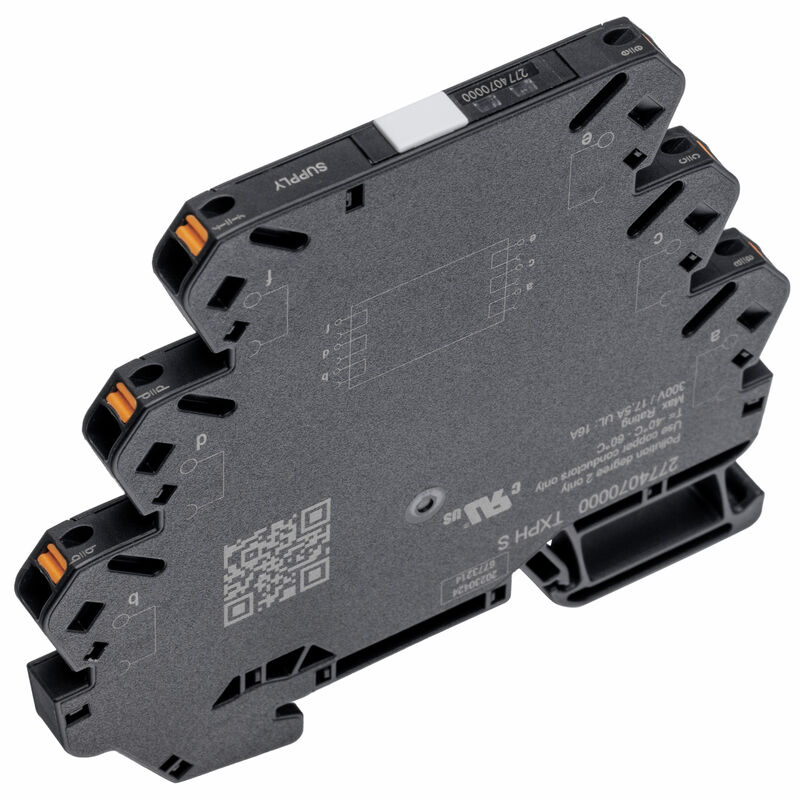

| Versione | TERMSERIES compatta, Modulo di alimentazione, PUSH IN |
| N. d’ordine | 2774070000 |
| Tipo | TXPH S |
| GTIN (EAN) | 4064675037842 |
| CPZ | 1 Pezzo |

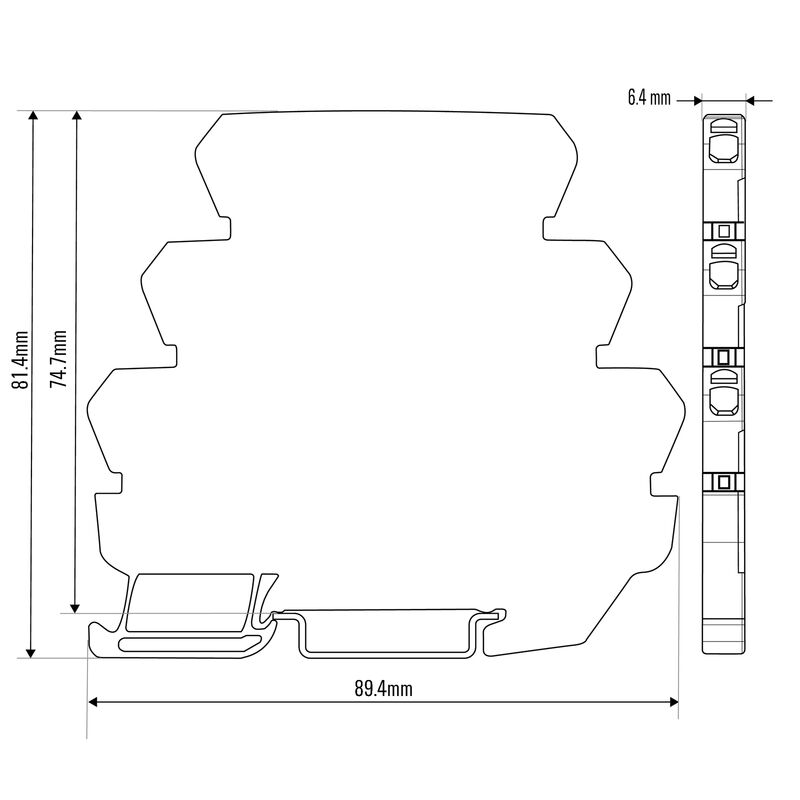

| Profondità | 89,4 mm |
| Profondità (pollici) | 3,52 inch |
| 81,4 mm | |
| Altezza (pollici) | 3,205 inch |
| Larghezza | 6,4 mm |
| Larghezza (pollici) | 0,252 inch |
| Peso netto | 28 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -25 °C...60 °C |
| Umidità | 5 -85% umidità rel., Tu = 40°C, senza condensa |
| N° certificato (cURus) | E60693 |
| Guida | TS 35 |
| Colori | nero |
| Grado di lordura | 2 |
| Grado di protezione | IP20 |
| N° certificato (cURus) | E60693 |
| Tecnica di collegamento cavi | PUSH IN |
| Lunghezza di spellatura, collegamento di dimensionamento | 9 mm |
| Campo di serraggio, collegamento di dimensionamento | 1,5 mm² |
| Campo di sezioni, min. | 0,14 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 1,5 mm² |
| Sezione di collegamento cavo, rigido, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, rigido, max. (AWG) | AWG 14 |
| Sezione di collegamento cavo, flessibile, min. | 0,35 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, min. (AWG) | AWG 26 |
| Sezione di collegamento cavo, flessibile, max. (AWG) | AWG 14 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 0,14 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 0,14 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 1,5 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Cataloghi |
| ETIM 6.0 | EC002586 |
| ETIM 7.0 | EC002586 |
| ETIM 8.0 | EC002586 |
| ETIM 9.0 | EC002586 |
| ECLASS 9.1 | 27-37-16-92 |
| ECLASS 10.0 | 27-37-16-92 |
| ECLASS 11.0 | 27-37-16-92 |
| ECLASS 12.0 | 27-37-16-92 |
| ECLASS 13.0 | 27-37-16-92 |
| ECLASS 14.0 | 27-37-16-92 |
| Omologazioni |  |
| UL File Number Search | |
| N° certificato (cURus) | E60693 |
-
-
-
