VPU AC I 1+1 R 440/25 LCF

Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, con contatto remoto, Monofase, TN, TT, IT con N, IT senza N

N. articolo 2619220000

Caratteristiche

Dati generali per l’ordinazione

Versione	Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, con contatto remoto, Monofase, TN, TT, IT con N, IT senza N
N. d’ordine	2619220000
Tipo	VPU AC I 1+1 R 440/25 LCF
GTIN (EAN)	4050118634655
CPZ	1 Pezzo

Dimensioni e pesi

Profondità	93 mm
Profondità (pollici)	3,661 inch
Posizione verticale	104,5 mm
Altezza (pollici)	4,114 inch
Larghezza	72 mm
Larghezza (pollici)	2,835 inch
Peso netto	25 g

Temperature

Temperatura di magazzinaggio	-40 °C...85 °C
Temperatura d'esercizio	-40 °C...85 °C
Umidità	Umidità rel. 5 - 95%

Probabilità di guasto

MTBF

15 a

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme senza esenzione
REACH SVHC	No SVHC above 0.1 wt%

Dati di collegamento serraggio remoto

Lunghezza di spelatura	8 mm
Sezione di collegamento cavo, flessibile, max.	1,5 mm²
Sezione di collegamento cavo, flessibile, min.	0,14 mm²
Tipo di collegamento	Collegamento a vite innestabile

Dati generali

Adatto a	Installazione integrata (senza corrente di fuga)
Altitudine di esercizio	≤ 2000 m
Classe d'infiammabilità UL 94	V-0
Colori	nero
Forma	Custodie portacomponenti; 4 TE Insta IP20
Grado di protezione	IP20 installato
Guida	TS 35
Indicatore ottico di funzionamento	verde = ok, rosso = lo scaricatore è difettoso - sostituirlo.
Segmento	Ripartizione di energia
Versione	Protezione contro le sovratensioni con contatto remoto

Isolamento secondo EN 50 178

Classe di sovratensione	III
Grado di lordura	2

Dati nominali IEC / EN

Adatto a	Installazione integrata (senza corrente di fuga)
Campo di frequenze, max.	60 Hz
Campo di frequenze, min.	50 Hz
Capacità di estinzione della corrente residua I_fi	Non presente per ragioni tecniche
Classe a norma IEC 61643-11	Tipo I Tipo II
Classe di prescrizionesecondo EN 61643-11	T1 T2
Contatto di segnalazione	250 V 1A 1CO
Coordinamento energetico	Tipo I Tipo II Tipo III
Corrente di carico nominale I_L	100 A
Corrente di fuga in U_n	5 µA
Corrente di prova da fulmine I_imp(10/350 µs) (L-PE)	25 kA
Corrente di prova da fulmine, I_imp (10/350 µs) (N-PE)	100 kA
Corrente di scarica I_max. (8/20 µs) (N-PE)	100 kA
Corrente di scarica I_max. (8/20µs) filo-PE	100 kA
Corrente di scarica I_n (8/20 µs) filo-PE	25 kA
Corrente di scarica I_n (8/20 µs) N-PE	100 kA
Corrente nominale di cortocircuito I_SCCR	50 kA
Fusibile	250 A gL (if back up fuse > 250 A)
Livello di protezione U_p a I_N (N-PE)	≤ 2,5 kV
Livello di protezione U_p con I_N (L/N-PE)	≤ 2,5 kV
Norme	IEC 61643-11 EN 61643-11
Numero di poli	2
Rete a bassa tensione	Monofase TN TT IT con N IT senza N
Sovratensione temporanea - TOV	762 V
Tempo di reazione	≤ 25 ns
Tensione di rete	400 V / 690 V
Tensione nominale (AC)	400 V
Tensione permanente massima, Uc (AC)	440 V
Tensione permanente massima, Uc (N-PE)	440 V
Tipo di tensione	AC

Dati di collegamento

Lunghezza di spellatura	13 mm
Tecnica di collegamento cavi	Collegamento a vite
Tipo di collegamento	Collegamento a vite
Lunghezza di spellatura, collegamento di dimensionamento	13 mm
Coppia di serraggio, min.	2 Nm
Coppia di serraggio, max.	3 Nm
Campo di serraggio, collegamento di dimensionamento	16 mm²
Campo di sezioni, min.	6 mm²
Campo di sezioni, max.	35 mm²
Sezione di collegamento cavo, rigido, min.	6 mm²
Sezione di collegamento cavo, rigido, max.	35 mm²
Sezione di collegamento cavo, flessibile, min.	6 mm²
Sezione di collegamento cavo, flessibile, max.	35 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min.	6 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max.	35 mm²
Sezione di collegamento, semirigida, min.	6 mm²
Sezione di collegamento, semirigida, max.	35 mm²

Dati elettrici

Tipo di tensione

Dati generali

Numero di poli	2
Grado di protezione	IP20 installato
Colori	nero

Garanzia

Periodo

5 anni

Nota importante

Informazioni sul prodotto	Applicabile unicamente ai sistemi di potenza IT nei quali la massa sul trasformatore di distribuzione è interconnessa alla massa sul lato consumatore (RE=RA nella Figura 44.A1 di IEC 60634-4-44:2018). Per l'uso in applicazioni DC, usare il fusibile SIBA Tipo NH2XL aR/aSF DC 1500 V
Note	Applicabile unicamente ai sistemi di potenza IT nei quali la massa sul trasformatore di distribuzione è interconnessa alla massa sul lato consumatore (RE=RA nella Figura 44.A1 di IEC 60634-4-44:2018).

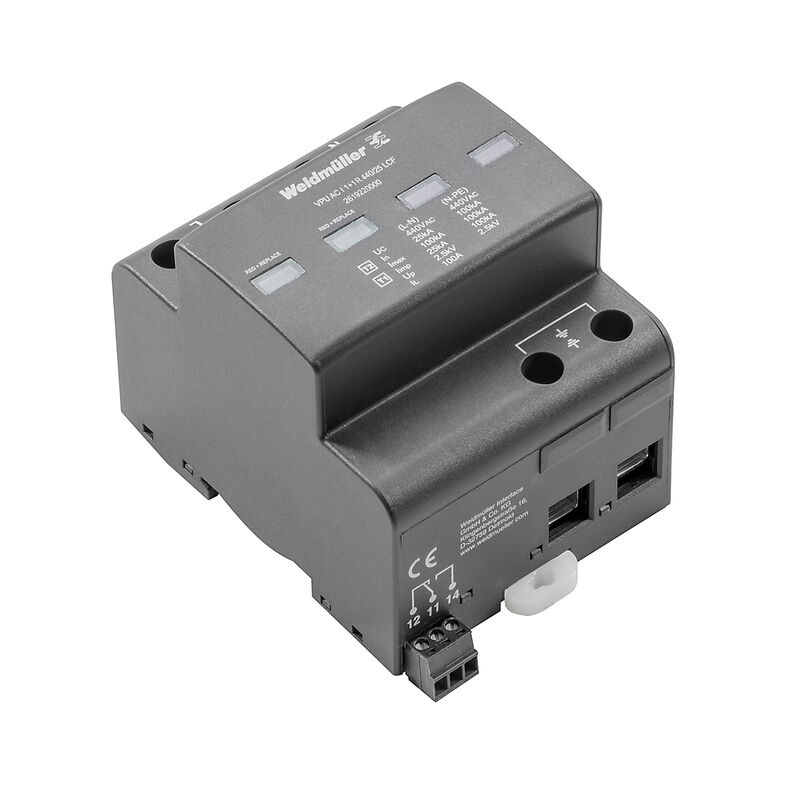

Illustrazione del prodotto

Titolo dell'immagine 02	Illustrazione del prodotto
Disegno legenda-02	Abb.ähnlich

Download

Omologazione/Certificato/Documento di conformità	[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86298)
Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_81593)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2619220000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2619220000)
Documentazione utente	[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90922)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)

Classificazioni

ETIM 6.0	EC000941
ETIM 7.0	EC000941
ETIM 8.0	EC000941
ETIM 9.0	EC000941
ECLASS 9.0	27-13-08-05
ECLASS 9.1	27-13-08-05
ECLASS 10.0	27-13-08-05
ECLASS 11.0	27-13-08-05
ECLASS 12.0	27-17-90-90
ECLASS 13.0	27-17-90-90
ECLASS 14.0	27-17-90-90

Omologazioni

Omologazioni	![CE](/picture/CE.gif)
ROHS	Conforme
