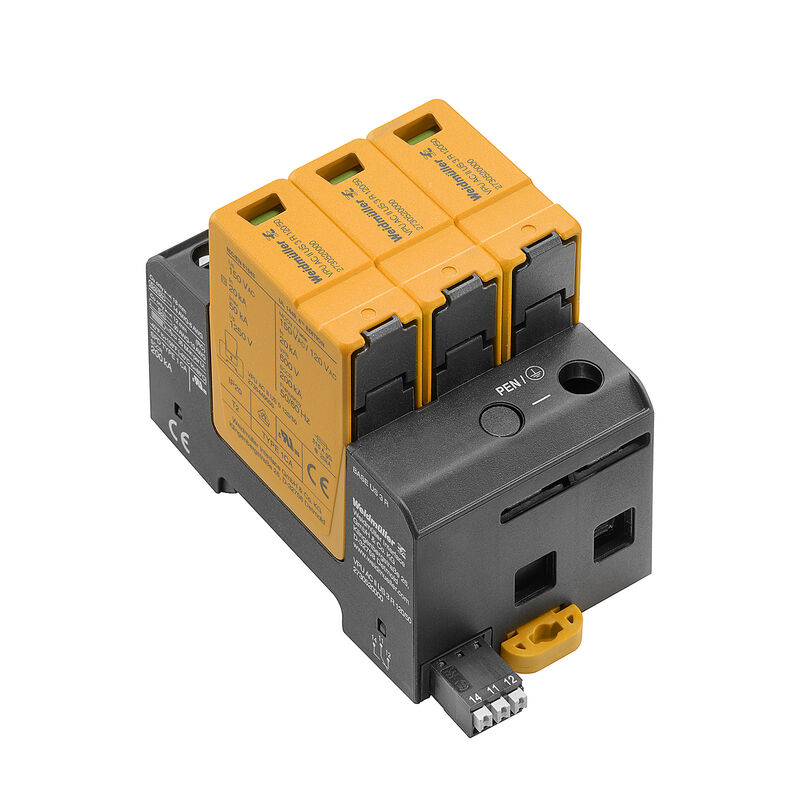

VPU AC II US 3 R 120/50
VPU AC II US 3 R 120/50
El-symbol
Schematic circuit diagram

VPU AC II US 3 R 120/50

Protection contre la surtension, Basse tension, Protection surtension, avec contact à distance, TN-C

Référence produit 2730520000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 4 Pièces de rechange 3 Autres produits de la même gamme 4
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Données de mesure UL Anslutningsdata fjärrmeddelande Allmänna data Insulation coordination acc. to EN 50178 Märkdata IEC/EN Anslutningsdata Caractéristiques électriques Généralités Ratings IECEx/ATEX/cUL Garanzia Classifications

Agréments

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E354261

Informations générales de commande

Utförande
Protection contre la surtension, Basse tension, Protection surtension, avec contact à distance, TN-C
Art.nr.
2730520000
Typ
VPU AC II US 3 R 120/50
GTIN (EAN)
4050118807585
Förp.
1 Pièce

Dimensions et poids

Djup
68 mm
Byggdjup (tum)
2,677 inch
Profondeur, y compris rail DIN
76 mm
Höjd
104,5 mm
Hauteur (pouces)
4,114 inch
Bredd
54 mm
Largeur (pouces)
2,126 inch
Montagemått höjd
75 mm
Poids net
363 g

Températures

Lagertemperatur
-40 °C...85 °C
Omgivningstemperatur
-40 °C…85 °C
Drifttemperatur
-40 °C...85 °C
Humidité
5 - 95 % d'humidité rel.

Conformité environnementale du produit

RoHS-kompatibilitetsstatus
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Données de mesure UL

Omgivningstemperatur (drift), max.
85 °C
Märkspänning UN
120 V
MCOV (L-PE)
150 V
SCCR
200 kA
In
20 kA
Catégorie
SPD TYPE 1
Section de raccordement AWG, min.
AWG 14
Section de raccordement AWG, max.
AWG 6
Température ambiante (fonctionnement), min.
−40 °C
MODE
all modes
VPR (L-L)
1 000 V
VPR (L-PE)
600 V
Type de tension
AC
Réseaux d'énergie UL
3-phase WYE

Anslutningsdata fjärrmeddelande

Anslutningsarea för ledare, entrådig, max. (AWG)
AWG 10
Anslutningsarea för ledare, entrådig, min. (AWG)
AWG 30
Anslutningstyp
PUSH IN
Avisoleringslängd
12 mm
Ledaranslutningsarea, entrådig, max.
1,5 mm²
Ledaranslutningsarea, entrådig, min.
0,25 mm²

Allmänna data

Brännbarhetsklass enligt UL 94
V-0
Byggform
Installationskapsling; 3 TE
Insta IP20
Färgkod
orange
svart
Höjdområde för drift
≤ 4000 m
Montageskena obestyckad
TS 35
Optisk funktionsdisplay
verde = ok, rosso = lo scaricatore è difettoso - sostituirlo.
Segment
Power distribution
Skyddsklass
IP20 in installed state
Utförande
Ochrona przeciwprzepięciowa
z zestykiem zdalnym

Insulation coordination acc. to EN 50178

Nedsmutsningsgrad
2
Överspänningskategori
III

Märkdata IEC/EN

Antal poler
3
Avledningsström Imax. (8/20 µs) ledare-PE
50 kA
Avledningsström In (8/20 µs) ledare-PE
20 kA
Energikoordinater (≤10 m)
Typ II
Typ III
Frekvensområde, max.
60 Hz
Frekvensområde, min.
50 Hz
Följdströmssläckande förmåga Ifi
ingen efterföljande nätström att ta hänsyn till
Högsta normalspänning, Uc (AC)
150 V
Integrerad försäkring
Nej
Kortslutningsström ISCCR (Short Circuit Current Rating)
50 kA
Kravklass enligt EN 61643-11
T2
T3
Kravklass enligt IEC 61643-11
Typ II
Läckström vid Un
0,4 mA
Lågspänningsnät
TN-C
Märkspänning (AC)
120 V
Normer
IEC 61643-11
EN 61643-11
UL 1449
NFPA 79
Nätspänning
120 V / 240 V
Signalkontakt
250 V 1A 1CO
Skyddsnivå Up vid IN (L/N-PE)
≤ 1,25 kV
Spänningstyp
Переменный ток
Svarstid/reservtid
≤ 25 ns
Säkringsskydd
Ingen säkring krävs ≤ 315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Temporär överspänning - TOV
229 V
Överspänningsskydd typ
T2

Anslutningsdata

Avisoleringslängd
18 mm
Ledaranslutningsteknik
Raccordement vissé
Anslutningstyp
Raccordement vissé
Avisoleringslängd nominellt
18 mm
Åtdragningsmoment, min.
3 Nm
Couple de serrage, max.
4,5 Nm
Sections de raccordement, raccordement nominal
16 mm²
Plage de serrage, min.
1,5 mm²
Plage de serrage, max.
35 mm²
Section de raccordement du conducteur, AWG, min.
AWG 16
Section de raccordement du conducteur, AWG, max.
AWG 2
Section de raccordement du conducteur, min.
1,5 mm²
Section de raccordement du conducteur, max.
35 mm²
Section de raccordement du conducteur, souple, min.
1,5 mm²
Section de raccordement du conducteur, souple, max.
25 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
2,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.
35 mm²
Section de raccordement, semi-rigide, min.
1,5 mm²
Section de raccordement, semi-rigide, max.
35 mm²

Caractéristiques électriques

Spänningstyp
AC

Généralités

Antal poler
3
Skyddsklass
IP20 en condition installée
Couleur
Orange
noir

Ratings IECEx/ATEX/cUL

Certifikat-Nr. (cULus)
E354261

Garanzia

Tidsperiod
5 years

Classifications

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
