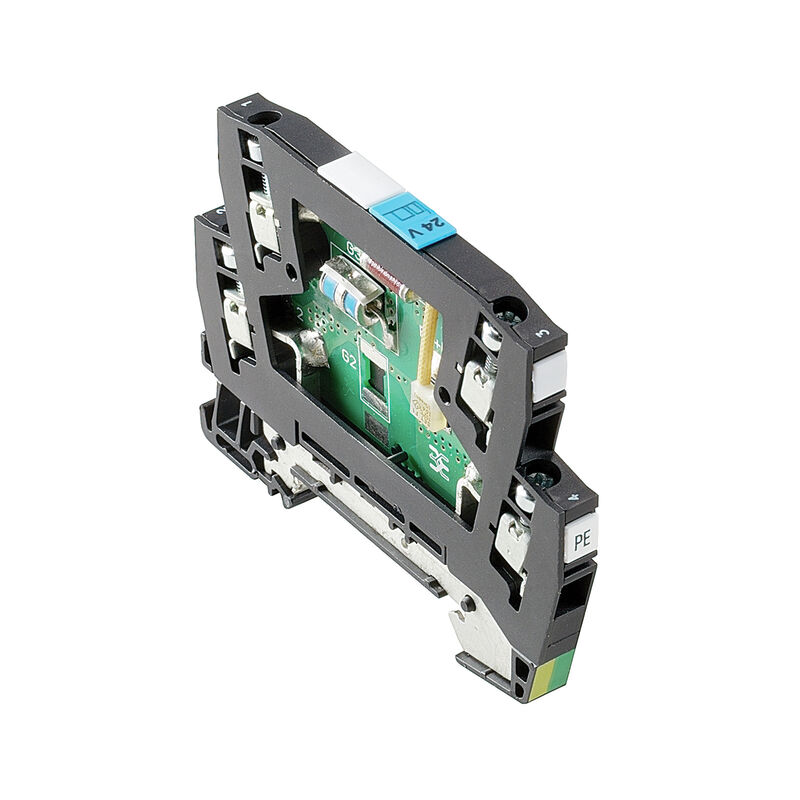

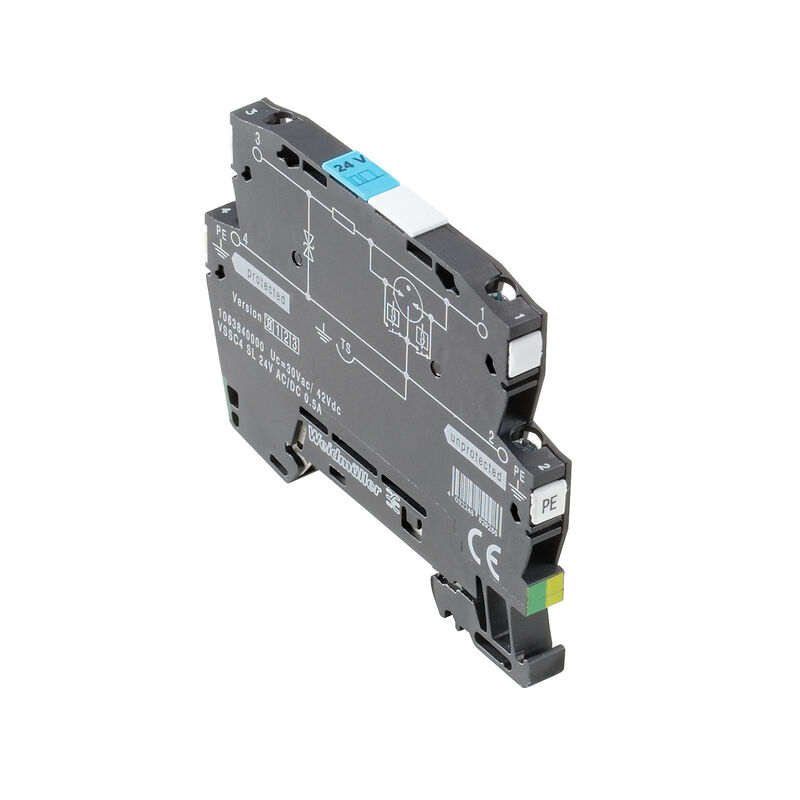

Ochrana přístrojů a řídicích jednotek před přepětím, Ochrana proti rázovému napětí k měření a kontrole, UP(L/N-PE) < 200 V

ID výrobku 1063860000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Pravděpodobnost selhání Shoda produktu s prostředím Jmenovité údaje UL CSA údaje o ochraně Obecné údaje Koordinace izolace podle normy EN 50178 Jmenovité údaje IEC / EN Další detaily o osvědčení Data připojení Elektrické údaje Obecné údaje Hodnocení IECEx/ATEX/cUL Důležitá poznámka Klasifikace Listy specifikací zakázky

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/f2570d3e-3e62-4056-9c95-fe925a1a2b86/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UL)
E311081

Všeobecné objednací údaje

Verze
Ochrana přístrojů a řídicích jednotek před přepětím, Ochrana proti rázovému napětí k měření a kontrole, UP(L/N-PE) < 200 V
Číslo objednávky
1063860000
Typ
VSSC4 SL 48VAC/DC 0.5A
GTIN (EAN)
4032248829293
Množství
10 ks

Rozměry a hmotnosti

Hloubka
58,5 mm
Hloubka (v palcích)
2,303 inch
Výška
76,6 mm
Výška (v palcích)
3,016 inch
Šířka
6,2 mm
Šířka (v palcích)
0,244 inch
Čistá hmotnost
27,6 g

Teploty

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...70 °C
Vlhkost
5...96 %

Pravděpodobnost selhání

SIL v souladu s IEC 61508
3
MTTF
2 655 a
SFF
97,91 %
λges
43
PFH v 1*10-9 za hodinu
0.9

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71e97bb7-979f-4330-94c0-20c629bb05e3

Jmenovité údaje UL

Č. osvědčení (UL)
E311081
Osvědčení UL
[UL Zertifikat](PDF/E311081VOL1SEC3.pdf)

CSA údaje o ochraně

Gas group C
IIB
Gas group D
IIA
Gas groups A, B
IIC
Input voltage, max. Ui
85 V
Input-current, max. II
500 mA
Internal capacity, max. CI
2 nF
Internal inductance, max. LI
0 µH

Obecné údaje

Colour
černá
Design
Svorka
Isolating function
Ne
Mounting rail
TS 35
Optický funkční displej
Ne
Protection degree
IP20
Segment
Měření a regulace
UL 94 flammability rating
V-0
Verze
Ochrana proti rázovému napětí k měření a kontrole

Koordinace izolace podle normy EN 50178

Pollution severity
2
Surge voltage category
III

Jmenovité údaje IEC / EN

Bleskový testovací proud, Iimp (10/350 µs) vodič-PE
0,5 kA
Corrente di prova da fulmine Iimp (10/350 µs)
1 kA
Kapacita nulování pulzů
≤ 20 ms
Max. continuous voltage, Uc (DC)
85 V
Nennspannung (DC)
68 V
Norme
IEC 61643-21
Number of poles
1
Protection level UP (typ.)
< 200 V
Protection par fusible
0,5 A
Proudová zatížitelnost při rázovém proudu C2
2,5 kA 8/20 µs 5 kV 1,2/50 µs
Proudová zatížitelnost při rázovém proudu C3
10 A 10/1000 µs
Proudová zatížitelnost při rázovém proudu D1
1 kA 10/350 μs
Přetížení – režim selhání
Mód 2
Rated current IN
500 mA
Rated voltage (AC)
48 V
Requirements category acc. to IEC 61643-21
C2
C3
D1
Tipo de tensión
AC/DC
Térfogati ellenállás
1,8 Ω 10 %
Tłumienność wtrąceniowa
5,24 MHz
Vlastnosti při přenosu signálu (-3 dB)
5,2 MHz
Vybíjecí proud Imax. (8/20 µs) vodič-PE
10 kA
Vybíjecí proud In (8/20 µs) vodič-PE
2,5 kA
Макс. продолжительное напряжение, Uc (AC)
60 V
방전 전류, 최대 (8/20 µs)
10 kA

Další detaily o osvědčení

GOST certificate
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Data připojení

Délka odizolování
10 mm
Typ připojení
Šroubové připojení
Utahovací moment, min.
0,5 Nm
Utahovací moment, max.
0,8 Nm
Upínací rozsah, min.
0,5 mm²
Upínací rozsah, max.
4 mm²
Průřez vodiče, pevný, min.
0,5 mm²
Průřez vodiče, pevný, max.
6 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
0,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,5 mm²
Průřez připojení vodičů, splétané, max.
4 mm²

Elektrické údaje

Typ napětí
AC/DC

Obecné údaje

Počet pólů
1
Stupeň krytí
IP20
Barevný
černá

Hodnocení IECEx/ATEX/cUL

cUL certificate
[cUL Certificate](pdf/VSSC.PDF)

Důležitá poznámka

Informace o produktu
Režim 2: Uveďte, kde byla část JPD omezující napětí zkratovaná kvůli velmi nízké impedanci v rámci JPD. Linka je nefunkční, ale měřicí zařízení je stále chráněné prostřednictvím zkratování.

Klasifikace

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

Listy specifikací zakázky

Long specification
Přepěťová ochrana v 6,2 mm široké DIN liště pro binární a bezpotenciálový signální obvod s 48 V UC. Ochránit lze signál s max. 0,5 A. Když se svorka zapojí, součastně se vytvoří elektrický kontakt mezi montážní lištou (zemí) a referenčním potenciálem (zemí) ochranného obvodu ve svorce. Vizuální identifikace svorkovnice podle typu chráněného spínání a úrovně napětí. Svorkovnici lze popsat nebo označit.
Short specification
Přepěťová ochrana v 6,2 mm široké DIN liště pro binární a bezpotenciálový signální obvod. Verze: 48 V UC
