Caratteristiche
| Versione | Morsettiera passante, Collegamento a vite, Beige scuro, 70 mm², 192 A, 1000 V, Numero di collegamenti: 2 |
| N. d’ordine | 1393420000 |

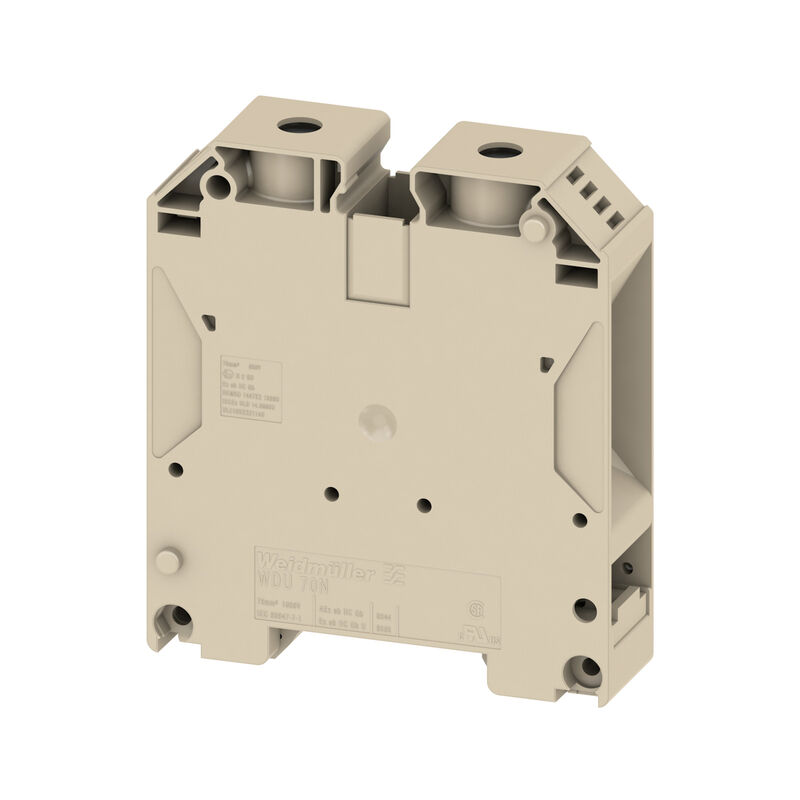

| Tipo | WDU 70N/35 IR |
| GTIN (EAN) | 4050118495089 |
| CPZ | 10 Pezzo |
| Profondità | 85 mm |
| Profondità (pollici) | 3,346 inch |
| Profondità inclusa guida DIN | 86 mm |
| Posizione verticale | 75 mm |
| Altezza (pollici) | 2,953 inch |
| Larghezza | 20,5 mm |
| Larghezza (pollici) | 0,807 inch |
| Peso netto | 119,233 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione |
Collegamento a vite
per collegamento trasversale avvitabile in stato chiuso |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | Sì |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio | Montaggio diretto |
| Lati aperti | chiuso |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Calibro a norma 60 947-1 | B11 |
| Campo di sezioni, max. | 95 mm² |
| Campo di sezioni, min. | 16 mm² |
| Coppia di serraggio, max. | 12 Nm |
| Coppia di serraggio, min. | 8 Nm |
| Dimensione lama | TX 40 |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 22 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 0 |
| Sezione di collegamento cavo AWG, min. | AWG 6 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 70 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 16 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 50 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 16 mm² |
| Sezione di collegamento cavo, flessibile, max. | 70 mm² |
| Sezione di collegamento cavo, flessibile, min. | 16 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 16 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 16 mm² |
| Sezione di collegamento, semirigida, max. | 95 mm² |
| Sezione di collegamento, semirigida, min. | 16 mm² |
| Tipo di collegamento | Collegamento a vite |
| Vite di serraggio | M 8 |
| Guida | TS 35 |
| Istruzioni di montaggio | Montaggio diretto |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 0 |
| Sezione di collegamento cavo AWG, min. | AWG 6 |
| Sezione di dimensionamento | 70 mm² |
| Tensione nominale | 1.000 V |
| Tensione DC nominale | 1.000 V |
| Corrente nominale | 192 A |
| Corrente con conduttore max. | 232 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 0,17 mΩ |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 6,14 W |
| Grado di lordura | 3 |
| Corrente Gr C (cURus) | 150 A |
| Grandezza conduttore Factory wiring max (cURus) | 0 AWG |
| Grandezza conduttore Factory wiring min (cURus) | 6 AWG |
| Grandezza conduttore Field wiring max (cURus) | 0 AWG |
| Grandezza conduttore Field wiring min (cURus) | 6 AWG |
| N° certificato (cURus) | E60693 |
| Tensione Gr C (cURus) | 600 V |
| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Omologazione/Certificato/Documento di conformità |
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61654) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1393420000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1393420000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1393420000&norm=0) |
| Documentazione utente |
[NTI WDU/WPE 70N/35](https://mdcop.weidmueller.com/mediadelivery/asset/900_72413)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_97219) [Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_150061) [User documentation WZAD](https://mdcop.weidmueller.com/mediadelivery/asset/900_184624) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
