Caratteristiche

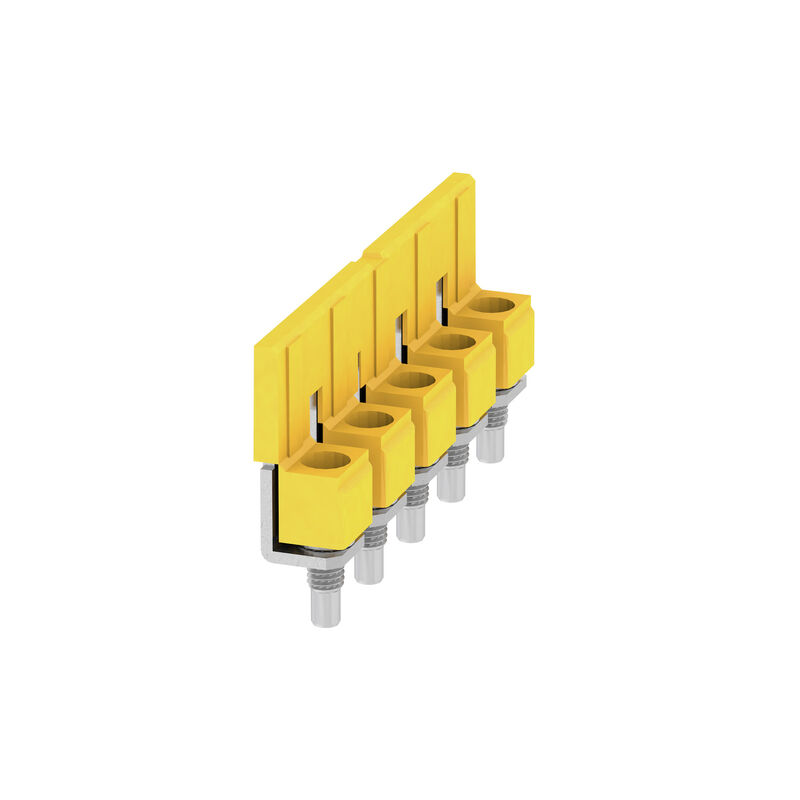

| Versione | Collegamento trasversale (Morsetto), se avvitato, giallo, 63 A, Numero di poli: 5, Passo in mm (P): 9.90, Isolato: Sì, Larghezza: 7.55 mm |
| N. d’ordine | 2091130000 |
| Tipo | WQV 10/5 |
| GTIN (EAN) | 4008190215903 |
| CPZ | 20 Pezzo |
| Profondità | 18 mm |
| Profondità (pollici) | 0,709 inch |
| Posizione verticale | 46,6 mm |
| Altezza (pollici) | 1,835 inch |
| Larghezza | 7,55 mm |
| Larghezza (pollici) | 0,297 inch |
| Peso netto | 9,676 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | PA 66 |
| Colori | giallo |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione | per morsetti |
| Tipo di fissaggio | se avvitato |
| Campo della coppia di serraggio vite di fissaggio | 0,5...1,0 Nm |
| Numero di morsetti ponticellati | 5 |
| Passo in mm (P) | 9,9 mm |
| Numero di poli | 5 |
| Corrente nominale | 63 A |
| Omologazione/Certificato/Documento di conformità | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_223844) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2091130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2091130000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2091130000&norm=0) |
| Documentazione utente |
[Beipackzettel_WQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35346)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Conforme |
È accessorio di
-
N. articolo:2868370000Confezione:20 Pezzo
Morsettiera passante, Collegamento a vite, Beige scuro, 16 mm², 76 A, 1000 V, Numero di collegamenti: 2
-
N. articolo:2595900000Confezione:50 Pezzo
Morsettiera sezionatrice per trasformatore di misura, Collegamento a vite, 41, 2
-
N. articolo:1161690000Confezione:50 Pezzo
Morsettiera sezionatrice per trasformatore di misura, Collegamento a vite, 41, 2
-
N. articolo:1238930000Confezione:50 Pezzo
Morsettiera sezionatrice per trasformatore di misura, Collegamento a vite, 41, 2
-
N. articolo:9538080000Confezione:50 Pezzo
Morsettiera sezionatrice per trasformatore di misura, Collegamento a vite, 41, 2
