WTA 6 WTR2.5

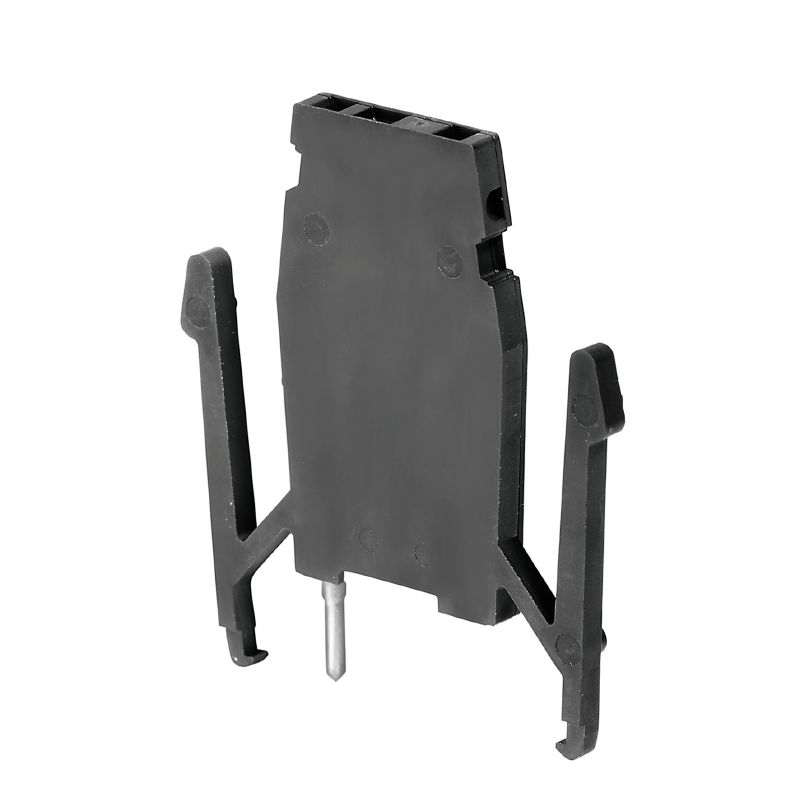

Illustrazione del prodotto

WTA 6 WTR2.5

Adattatore di prova (Morsetto), 1.5 mm², 250 V, 6 A

N. articolo 1632380000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 96
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (collegamento di dimensionamento) Dimensioni Generale Dati dimensionamento Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Verze
Adattatore di prova (Morsetto), 1.5 mm², 250 V, 6 A
Číslo objednávky
1632380000
Typ
WTA 6 WTR2.5
GTIN (EAN)
4008190209698
Qty.
25 Pezzo

Dimensioni e pesi

Hloubka
74,8 mm
Profondità (pollici)
2,945 inch
Výška
66,1 mm
Altezza (pollici)
2,602 inch
Šířka
5 mm
Larghezza (pollici)
0,197 inch
Peso netto
10,56 g

Temperature

Temperatura de almacenamiento
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-50 °C
Temperatura d'esercizio continuo, max.
100 °C

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme con esenzione
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
fb1756cb-1941-42d9-9a81-7624ba3e17bb

Dati dei materiali

Materiale di base
PA 66
Colori
nero
Classe d'infiammabilità UL 94
V-2

Dati caratteristici del sistema

Numero di potenziali
1
Numero di piani
1

Aaltri dati tecnici

con perno d'arresto
No
Istruzioni di montaggio
Montaggio diretto

Conduttori allacciabili (collegamento di dimensionamento)

1,5 mm²
Campo di sezioni, min.
0,5 mm²
Coppia di serraggio, min.
0,3 Nm
Lunghezza di spellatura
6 mm
Numero di collegamenti
1
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,5 mm²
Sezione di collegamento cavo, flessibile, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, min.
1 mm²
Sezione di collegamento cavo, nucleo rigido, max.
1,5 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,5 mm²
Sezione di collegamento, semirigida, max.
1,5 mm²
Tightening torque, max.
0,3 Nm
Tipo di collegamento
Collegamento a vite
Vite di serraggio
M 2,5
결선 방향
laterale

Dimensioni

Delning i mm (P)
5 mm
Altezza con guida di supporto TS 35
107,6 mm

Generale

Installation advice
Montaggio diretto
Pólusszám
1

Dati dimensionamento

Sezione di dimensionamento
1,5 mm²
Tensione nominale
250 V
Corrente nominale
6 A
Resistenza di passaggio conforme a IEC 60947-7-x
1,83 mΩ
Potenza dissipata secondo IEC 60947-7-x
0,56 W

Classificazioni

ETIM 8.0
EC002555
ETIM 9.0
EC002555
ETIM 10.0
EC002555
ECLASS 14.0
27-25-03-04
ECLASS 15.0
27-25-03-04
