Caratteristiche

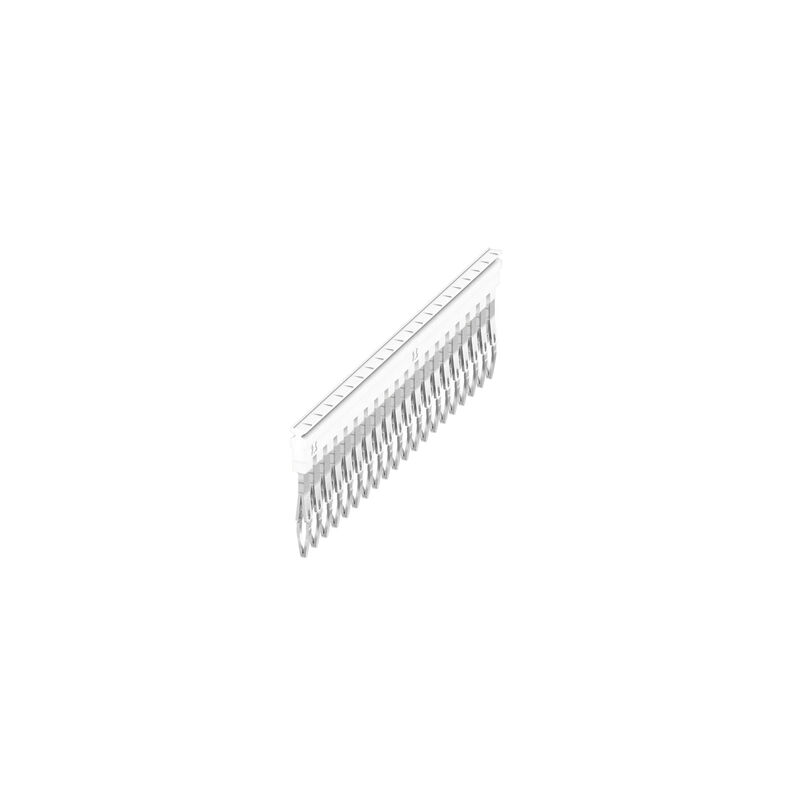

| Versione | Collegamento trasversale (Morsetto), innestato, bianco, 24 A, Numero di poli: 20, Passo in mm (P): 5.10, Isolato: Sì, Larghezza: 102 mm |
| N. d’ordine | 2831650000 |
| Tipo | ZQV 2.5N/20 WT |
| GTIN (EAN) | 4064675416883 |
| CPZ | 20 Pezzo |
| Profondità | 24,7 mm |
| Profondità (pollici) | 0,972 inch |
| 2,8 mm | |
| Altezza (pollici) | 0,11 inch |
| Larghezza | 102 mm |
| Larghezza (pollici) | 4,016 inch |
| Peso netto | 11,48 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura ambiente | -5 °C…40 °C |
| Temperatura d'esercizio | -60 °C...130 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | bianco |
| Classe d'infiammabilità UL 94 | V-0 |
| Esecuzione a prova di esplosione | No |
| Tipo di fissaggio | innestato |
| Tipo di montaggio | Montaggio diretto |
| Corrente di dimensionamento multipolare | 24 A |
| Tipo | Collegamento trasversale |
| Passo in mm (P) | 5,1 mm |
| Numero di poli | 20 |
| Tensione nominale | 400 V |
| Corrente nominale | 24 A |
| Informazioni sul prodotto | Per motivi di stabilità e temperatura, è possibile rompere unicamente il 60% degli elementi di contatto L'utilizzo di collegamenti trasversali riduce la tensione di dimensionamento a 400 VL'utilizzo di collegamenti trasversali tagliati con bordi di taglio neutri permette di ridurre la tensione a 25 V |
| Omologazione/Certificato/Documento di conformità | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_284597) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2831650000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2831650000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2831650000&norm=0) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Conforme |
È accessorio di
-
N. articolo:2902590000Confezione:50 Pezzo
Morsetto componibile a più piani, SNAP IN, Verde/giallo, 2.5 mm², Numero di collegamenti: 6, Numero di piani: 3, TS 35, V-0
-
N. articolo:3030610000Confezione:50 Pezzo
Morsettiera portacomponenti, PUSH IN, Beige scuro, 2.5 mm², 100 V, 100 V, Numero di collegamenti: 4, Numero di piani: 2, TS 35
-
N. articolo:3030590000Confezione:50 Pezzo
Morsettiera portacomponenti, PUSH IN, Beige scuro, 2.5 mm², 30 V, 30 V, Numero di collegamenti: 4, Numero di piani: 2, TS 35
-
N. articolo:3030600000Confezione:50 Pezzo
Morsettiera portacomponenti, PUSH IN, Beige scuro, 2.5 mm², 36 V, 36 V, Numero di collegamenti: 4, Numero di piani: 2, TS 35
-
N. articolo:3016700000Confezione:50 Pezzo
Morsetto sezionatore di prova, SNAP IN, Beige scuro, 2.5 mm², 20 A, 500 V, Numero di collegamenti: 4, Numero di piani: 1
-
N. articolo:2983260000Confezione:50 Pezzo
Morsetto di base per spina del componente, SNAP IN, 500, 20, 2
-
N. articolo:3016730000Confezione:50 Pezzo
Morsetto di base per spina del componente, SNAP IN, 500, 20, 3
-
N. articolo:2974140000Confezione:50 Pezzo
Morsetto sezionatore di prova, SNAP IN, arancione, 2.5 mm², 20 A, 500 V, Numero di collegamenti: 3, Numero di piani: 1
-
N. articolo:2983740000Confezione:50 Pezzo
Morsetto di base per spina del componente, SNAP IN, 500, 20, 4
-
N. articolo:2974150000Confezione:50 Pezzo
Morsetto sezionatore di prova, SNAP IN, blu, 2.5 mm², 20 A, 500 V, Numero di collegamenti: 3, Numero di piani: 1
-
N. articolo:3016670000Confezione:50 Pezzo
Morsetto sezionatore di prova, SNAP IN, Beige scuro, 2.5 mm², 20 A, 500 V, Numero di collegamenti: 2, Numero di piani: 1
-
N. articolo:2974160000Confezione:50 Pezzo
Morsetto sezionatore di prova, SNAP IN, arancione, 2.5 mm², 20 A, 500 V, Numero di collegamenti: 4, Numero di piani: 1
-
N. articolo:2983730000Confezione:50 Pezzo
Morsetto di base per spina del componente, SNAP IN, 500, 20, 4
-
N. articolo:3016680000Confezione:50 Pezzo
Morsetto sezionatore di prova, SNAP IN, Beige scuro, 2.5 mm², 24 A, 500 V, Numero di collegamenti: 2, Numero di piani: 1
-
N. articolo:3016710000Confezione:50 Pezzo
Morsetto di base per spina del componente, SNAP IN, 500, 20, 2
-
N. articolo:2974170000Confezione:50 Pezzo
Morsetto sezionatore di prova, SNAP IN, blu, 2.5 mm², 20 A, 500 V, Numero di collegamenti: 4, Numero di piani: 1
-
N. articolo:3016740000Confezione:50 Pezzo
Morsetto di base per spina del componente, SNAP IN, 500, 20, 4
-
N. articolo:2974120000Confezione:50 Pezzo
Morsetto sezionatore di prova, SNAP IN, arancione, 2.5 mm², 20 A, 500 V, Numero di collegamenti: 2, Numero di piani: 1
-
N. articolo:2983290000Confezione:50 Pezzo
Morsetto di base per spina del componente, SNAP IN, 500, 20, 3
-
N. articolo:2983280000Confezione:50 Pezzo
Morsetto di base per spina del componente, SNAP IN, 500, 20, 3
-
N. articolo:2974130000Confezione:50 Pezzo
Morsetto sezionatore di prova, SNAP IN, blu, 2.5 mm², 20 A, 500 V, Numero di collegamenti: 2, Numero di piani: 1
-
N. articolo:2983270000Confezione:50 Pezzo
Morsetto di base per spina del componente, SNAP IN, 500, 20, 2
-
N. articolo:2898160000Confezione:100 Pezzo
Morsetti componibili innestabili, PUSH IN, 2.5 mm², 800 V, 24 A, blu
-
N. articolo:2898150000Confezione:100 Pezzo
Morsetti componibili innestabili, PUSH IN, 2.5 mm², 800 V, 24 A, Beige scuro
-
N. articolo:2898170000Confezione:50 Pezzo
Morsetti componibili innestabili, PUSH IN, 2.5 mm², 800 V, 24 A, Verde/giallo
-
N. articolo:1270040000Confezione:50 Pezzo
Morsettiera passante, Collegamento a vite, blu, 2.5 mm², 24 A, 800 V, Numero di collegamenti: 2
-
N. articolo:1143070000Confezione:50 Pezzo
Morsettiera passante, Collegamento a vite, Beige scuro, 2.5 mm², 24 A, 800 V, Numero di collegamenti: 2
-
N. articolo:2902550000Confezione:50 Pezzo
Morsetto componibile a più piani, SNAP IN, Beige scuro, 2.5 mm², 800 V, Numero di collegamenti: 6, Numero di piani: 3, TS 35, V-0
-
N. articolo:2902570000Confezione:50 Pezzo
Morsetto componibile a più piani, SNAP IN, Beige scuro, 2.5 mm², 800 V, Numero di collegamenti: 6, Numero di piani: 3, TS 35, V-0
-
N. articolo:2902580000Confezione:50 Pezzo
Morsetto componibile a più piani, SNAP IN, blu, 2.5 mm², 800 V, Numero di collegamenti: 6, Numero di piani: 3, TS 35, V-0
-
N. articolo:2902560000Confezione:50 Pezzo
Morsetto componibile a più piani, SNAP IN, Beige scuro, 2.5 mm², 800 V, Numero di collegamenti: 6, Numero di piani: 3, TS 35, V-0
-
N. articolo:2902530000Confezione:50 Pezzo
Morsetto componibile a più piani, SNAP IN, Beige scuro, 2.5 mm², 800 V, Numero di collegamenti: 6, Numero di piani: 3, TS 35, V-0
-
N. articolo:2902540000Confezione:50 Pezzo
Morsetto componibile a più piani, SNAP IN, blu, 2.5 mm², 800 V, Numero di collegamenti: 6, Numero di piani: 3, V-0
