AKZ 2.5 O.ZA

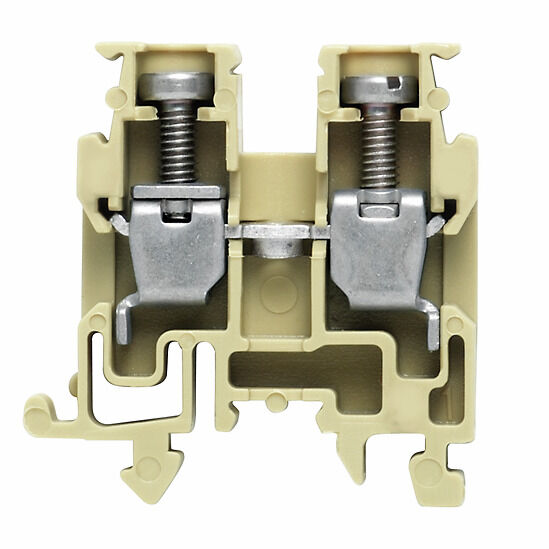

Изображение изделия

AKZ 2.5 O.ZA

Проходная клеммная колодка, Винтовое соединение, бежевый/желтый, 2.5 mm², 24 A, 250 V, Количество соединений: 2

№ продукта 0175960000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 15 Связанные продукты 50
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Номинальные характеристики IECEx/ATEX Параметры системы Дополнительные технические данные Зажимаемые провода (дополнительное соединение) Зажимаемые провода (расчетное соединение) Расчетные данные согласно CSA Размеры Общие сведения Расчетные данные Расчетные данные согласно UL Изображения продукции Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Основные данные для заказа

Версия
Проходная клеммная колодка, Винтовое соединение, бежевый/желтый, 2.5 mm², 24 A, 250 V, Количество соединений: 2
Заказ №
0175960000
Тип
AKZ 2.5 O.ZA
GTIN (EAN)
4008190101855
Кол.
100 Штука

Размеры и массы

Глубина
26,3 mm
Глубина (дюймов)
1,035 inch
Глубина с DIN-рейкой
27,1 mm
Высота
25,5 mm
Высота (в дюймах)
1,004 inch
Ширина
5 mm
Ширина (в дюймах)
0,197 inch
Масса нетто
3,7 g

Температуры

Skladovací teplota
-25 °C...55 °C
Ambient temperature
-50 °C…55 °C
Температура при длительном использовании, мин.
-50 °C
Температура при длительном использовании, макс.
100 °C

Экологическое соответствие изделия

Stav souladu se směrnicí RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Характеристики материала

Основной материал
PA 66
Цветовой код
бежевый/желтый
Класс пожаростойкости UL 94
V-2

Номинальные характеристики IECEx/ATEX

nr certyfikatu (ATEX)
TUEV18ATEX8221U
Certificate No. (IECEX)
IECEXTUR18.0024U
Макс. напряжение (ATEX)
220 V
Ток (ATEX)
24 A
Поперечное сечение провода, макс. (ATEX)
4 mm²
Макс. напряжение (IECEX)
220 V
Ток (IECEX)
24 A
Поперечное сечение провода, макс. (IECEX)
4 mm²
Märkning EN 60079-7
Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU
II 2 G D

Параметры системы

Исполнение
Винтовое соединение
для привинчиваемой перемычки
с одной стороны открыт
Требуется концевая пластина
Да
Количество независимых точек подключения
1
Количество уровней
1
Количество контактных гнезд на уровень
2
Количество потенциалов на уровень
1
Уровни с внутр. перемычками
Нет
Соединение PE
Нет
Укомплектованная монтажная рейка
TS 15
Функция N
Нет
Функция PE
Нет
Функция PEN
Нет

Дополнительные технические данные

Вид монтажа
зафиксированный
Открытые страницы
справа
Проверенное на взрывозащищенность исполнение
Да

Зажимаемые провода (дополнительное соединение)

Vezeték-keresztmetszet, flexibilis és műanyag gallér DIN 46228/1, további csatlakozás, max.
2,5 mm²
결선 유형, 추가 결선
Винтовое соединение

Зажимаемые провода (расчетное соединение)

liczba przyłączeń
2
przekrój przyłącza przewodu AWG, min.
AWG 26
Rodzaj przyłącza
Винтовое соединение
Sezione di collegamento cavo AWG, max.
AWG 12
Stripping length
7 mm
Zakres zaciskania, maks.
4 mm²
Zakres zaciskania, min.
0,13 mm²
Кабельный наконечник для обжима двух проводов, макс.
1,5 mm²
Кабельный наконечник для обжима двух проводов, мин.
0,5 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, макс.
2,5 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,13 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,13 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,13 mm²
Сечение соединения проводов, твердое ядро, макс.
4 mm²
Сечение соединения проводов, твердое ядро, мин.
0,13 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,13 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,13 mm²
결선 방향
боковая

Расчетные данные согласно CSA

Напряжение, класс C (CSA)
300 V
Поперечное сечение провода, макс. (CSA)
10 AWG
Поперечное сечение провода, мин. (CSA)
26 AWG
Сертификат № (CSA)
200039-2124451
Ток, разм. C (CSA)
10 A

Размеры

Смещение TS 15
11,25 mm

Общие сведения

Barrette de liaison équipée
TS 15
Número de polos
1
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 26

Расчетные данные

Расчетное сечение
2,5 mm²
Номинальное напряжение
250 V
Номинальное напряжение пост. тока
250 V
Номинальный ток
24 A
Ток при макс. проводнике
24 A
Нормы
IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
1,33 mΩ
Потери мощности по стандарту IEC 60947-7-x
0,77 W

Расчетные данные согласно UL

Напряжение, класс B (UR)
300 V
Напряжение, класс D (UR)
300 V
Напряжение, разм. B
10 A
Разм. провода Заводская электропроводка, макс. (UR)
12 AWG
Разм. провода Заводская электропроводка, мин. (UR)
26 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)
12 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)
22 AWG
Сертификат № (UR)
E60693
Ток, разм. D
10 A

Изображения продукции

Подпись к рисунку - 02
Изображение изделия
Подпись под рисунком-02
Изображение аналогичное

Классификации

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
