APGTB 1.5 2T 4C/2 BL

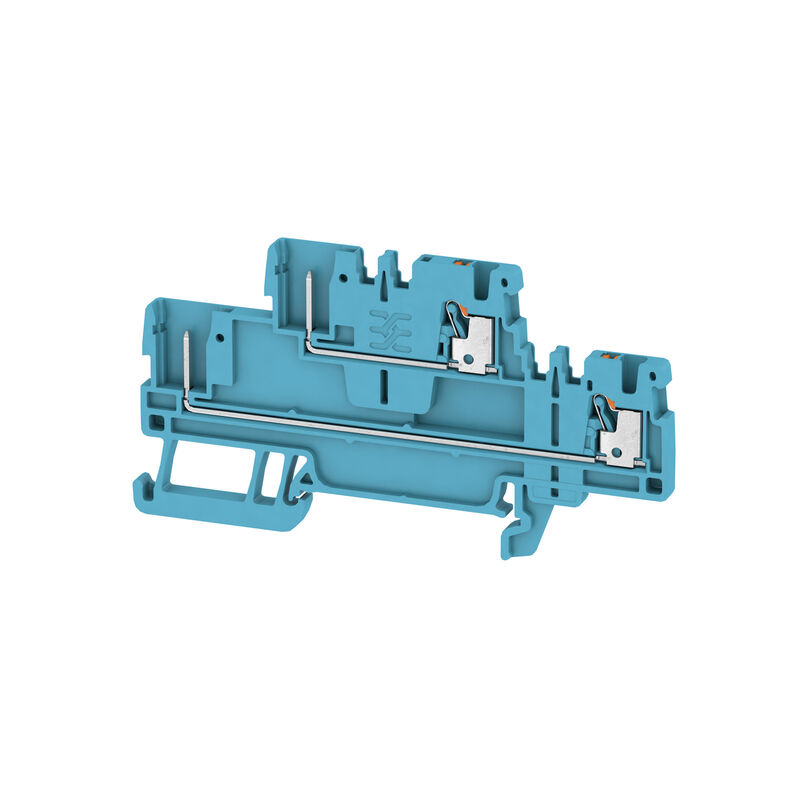

Imagen de producto
APGTB 1.5 2T 4C/2 BL

APGTB 1.5 2T 4C/2 BL

Steckbare Reihenklemme, PUSH IN, 1.5 mm², 500 V, 17.5 A, blau

ID výrobku 2485850000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 67 Příbuzné výrobky 161
Zulassungen Allgemeine Bestelldaten Dimensions and weights Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Bemessungsdaten UL data hodnocení Classifications

Zulassungen

Schválení
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b4580cc2-0460-4c2d-b9fc-c5c85c041f2f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Allgemeine Bestelldaten

Verze
Steckbare Reihenklemme, PUSH IN, 1.5 mm², 500 V, 17.5 A, blau
Číslo objednávky
2485850000
Typ
APGTB 1.5 2T 4C/2 BL
GTIN (EAN)
4050118496093
Množství
50 items

Dimensions and weights

Hloubka
45 mm
Tiefe (inch)
1,772 inch
Tiefe inklusive Tragschiene
46 mm
Výška
84,5 mm
Height (inches)
3,327 inch
Šířka
3,5 mm
Width (inches)
0,138 inch
Čistá hmotnost
7,618 g

Temperaturen

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-60 °C
Temperatura permanete de trabajo, max.
130 °C

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%
Uhlíková stopa výrobku
  • Cradle to gate:
    0.048 kg CO2 eq.

Werkstoffdaten

Základní materiál
Wemid
Barevný
azul
Barva provozních prvků
naranja
Klasifikace hořlavosti UL 94
V-0

Bemessungsdaten IECEx/ATEX

Č. osvědčení (ATEX)
TUEV16ATEX7940U
Č. osvědčení (IECEX)
IECEXTUR16.0046U
Max. napětí (ATEX)
500 V
Proud (ATEX)
10.5 A
Průřez vodiče max. (ATEX)
1.5 mm²
Max. napětí (IECEX)
500 V
Current (IECEX)
10.5 A
Průřez vodiče max. (IECEX)
1.5 mm²
Značení EN 60079-7
Ex ec II C Gc
Plaquette de marquage Ex 2014/34/EU
II 3 G D

Systemkennwerte

Nutná koncová deska
Ja
Počet potenciálů
2
Počet úrovní
2
Número de puntos de embornado por piso
2
Počet pólů na řadu
1
Úrovně propojené interně
No
PE připojení
No
Nosná lišta
TS 35
N-funkce
No
PE funkce
Non
Funkce PEN
Non

Další technická data

Návod k instalaci
Nosná lišta
Otevřené strany
pravá
Příchytka
Ne
S připínacími kolíky
Ne
Typ montáže
TS 35
Typ upevnění
Příchytka
Verze testovaná ve výbušném prostředí
No

Vodiče k upevnění (další připojení)

Typ připojení, další připojení
lze zapojit

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
8 mm
Měřidlo podle IEC 60947-1
A1
Počet připojení
4
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
1,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,14 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
1 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14 mm²
Průřez připojení vodiče, pevné jádro, max.
1,5 mm²
Průřez připojení vodiče, pevné jádro, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, splétané, max.
1,5 mm²
Průřez připojení vodičů, splétané, min.
0,14 mm²
Směr připojení
vrchol
Typ připojení
PUSH IN
Typ připojení 2
Zásuvné připojení Plug-in
Upínací rozsah, max.
1,5 mm²
Upínací rozsah, min.
0,14 mm²
Velikost nože
0.4 x 2.0 mm

CSA data hodnocení

Průřez vodiče max. (CSA)
14 AWG
Průřez vodiče min. (CSA)
26 AWG
Velikost napětí B (CSA)
300 V
Velikost napětí C (CSA)
300 V
Velikost napětí D (CSA)
600 V
Velikost proudu B (CSA)
13 A
Velikost proudu C (CSA)
13 A
Velikost proudu D (CSA)
5 A
Č. osvědčení (CSA)
200039-70089609

Všeobecně

Nosná lišta
TS 35
Návod k instalaci
Nosná lišta
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 26

Bemessungsdaten

Jmenovitý průřez
1,5 mm²
Jmenovité napětí
500 V
Jmenovité DC napětí
500 V
Jmenovitý proud
17,5 A
Proud při maximu vodičů
17,5 A
Volume resistance according to IEC 60947-7-x
1,83 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,56 W
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
14 AWG
Průřez vodiče propojení v terénu min. (cURus)
26 AWG
Průřez vodiče propojení z výroby max. (cURus)
14 AWG
Průřez vodiče propojení z výroby min. (cURus)
26 AWG
Velikost napětí B (cURus)
300 V
Velikost napětí C (cURus)
300 V
Velikost napětí D (cURus)
600 V
Velikost proudu B (cURus)
13 A
Velikost proudu C (cURus)
13 A
Velikost proudu D (cURus)
5 A
Č. osvědčení (cURus)
E60693

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
