BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX

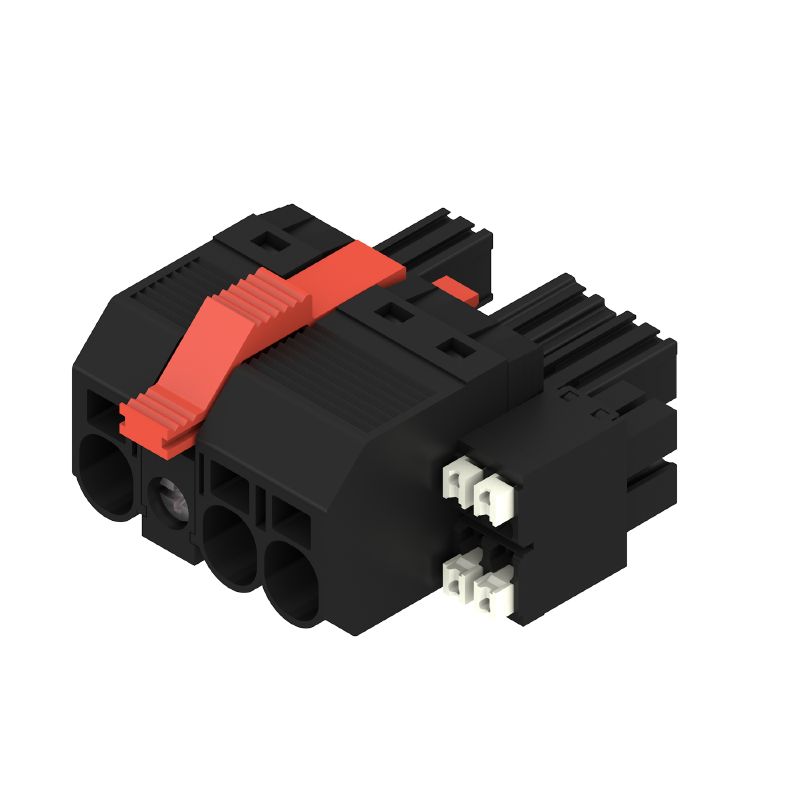

Product image
BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX
Product image
BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX
Dimensional drawing
BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX
Graph
BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX
Product benefits
Single-handed operation
Automatic latching

BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX

Connettore per circuito stampato, Connettore femmina, 7.62 mm, Numero di poli: 3, 180°, PUSH IN con attuatore, PUSH IN senza attuatore, Campo di sezioni, max. : 10 mm², Box

Tuotteen tunnus 1157440000
Lataa tietosivu Tekninen tuki Tuotelataukset
Lisävarusteet 3 Vastineet 2 Samankaltaiset tuotteet 25
Omologazioni Dati generali per l’ordinazione Dimensions and weights Termékek környezetvédelmi megfelelősége System Parameters Dati del materiale Conduttori adatti al collegamento Données nominales selon CEI Dati di dimensionamento secondo CSA Rated data acc. to UL 1059 Emballage Dati tecnici Ledare som kan anslutas – Hybrid 중요 참고 사항 Klasyfikacje

Omologazioni

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Dati generali per l’ordinazione

Versión
Connettore per circuito stampato, Connettore femmina, 7.62 mm, Numero di poli: 3, 180°, PUSH IN con attuatore, PUSH IN senza attuatore, Campo di sezioni, max. : 10 mm², Box
Código
1157440000
Tipo
BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX
GTIN (EAN)
4032248944897
Cantidad
40 items
Valores característicos del producto
IEC: 1000 V / 38 A / 0.5 - 10 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Packaging
Box

Dimensions and weights

Peso neto
2 g

Termékek környezetvédelmi megfelelősége

Estado de cumplimiento de la directiva RoHS
Megfelel, kivétel nélkül
REACH SVHC
Bez SVHC powyżej 0,1 wt%

System Parameters

Familia del producto
OMNIMATE Power - Serie BV/SV 7.62HP
Tipo de conexión
Field connection
Técnica de conexión de conductores
PUSH IN med manöverknapp
PUSH IN utan manöverknapp
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Dirección de salida de conductor
180°
Número de polos
3
L1 en mm
22,86 mm
L1 en pulgadas
0,9 "
L2 en mm
3,81 mm
L2 en pulgadas
0,15 "
Número de series
1
Número de filas de polos
1
Sección nominal
6 mm²
Protección contra contacto según DIN VDE 57106
Safe from finger touch
Protección contra contacto según DIN VDE 0470
IP 20
Resistencia de paso
4.50 mΩ
Codificable
Yes
Stripping length
12 mm
Par de apriete para sujeción por tornillo, mín.
0,2 Nm
Par de apriete para sujeción por tornillo, máx.
0,3 Nm
Screwdriver blade
0.6 x 3.5
Plugging cycles
25
Plugging force/pole, max.
17 N
Pulling force/pole, max.
15 N

Dati del materiale

Materiales aislantes
PA GF
Color
검정
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 500
UL 94 flammability rating
V-0
Material de contacto
Cu-alloy
Superficie de contacto
tinned
Estructura de capas del contacto del conector
6...8 µm Sn glossy
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
125 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
125 °C

Conduttori adatti al collegamento

Sección de embornado, mín.
0,5 mm²
Sección de embornado, máx.
10 mm²
Rígido, mín. H05(07) V-U
0,5 mm²
Rígido, máx. H05(07) V-U
10 mm²
semirrígido, máx. H07V-R
10 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Flexible, máx. H05(07) V-K
10 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
6 mm²
con terminal tubular, DIN 46228 pt 1, mín.
1,5 mm²
con terminal tubular según DIN 46 228/1, máx.
10 mm²
Conductor embornable
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      1076980000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        15 mm
    • Recommended wire-end ferrule:
      9025930000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        15 mm
    • Recommended wire-end ferrule:
      9019140000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9004060000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9025910000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9019170000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0186100000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      4 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0244100000
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9019200000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      6 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      0533500000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0191900000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      10 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0282900000
Texto de referencia
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
38 A
Corriente nominal, número de polos máx. (Tu=20 °C)
38 A
Corriente nominal, número de polos mín. (Tu=40 °C)
34 A
Corriente nominal, número de polos máx. (Tu=40 °C)
34 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1 000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
1 000 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
800 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
8 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
8 kV
Resistencia a corrientes de corta duración
3 x 1s with 420 A
Distancia de fuga, mín.
12,7 mm
Distancia mín.
10,4 mm

Dati di dimensionamento secondo CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
600 V
Tensión nominal (Use Group C / CSA)
600 V
Tensión nominal (Use group D / CSA)
600 V
Intensidad nominal (Use Group B / CSA)
33 A
Intensidad nominal (Use Group C / CSA)
33 A
Intensidad nominal (Use Group D / CSA)
5 A
Sección de conexión del conductor AWG, mín.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 8
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
600 V
Tensión nominal (Use Group C / UL 1059)
600 V
Tensión nominal (Use Group D / UL 1059)
600 V
Intensidad nominal (Use Group B / UL 1059)
35 A
Intensidad nominal (Use Group C / UL 1059)
35 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Sección de conexión del conductor AWG, mín.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 8
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

Emballage

Embalaje
Boîte
Longitud de VPE
352 mm
Anchura VPE
136 mm
Altura de VPE
62 mm

Dati tecnici

Paso en mm (señal)
3.81 mm
Raster w calach (Signal)
0.15 inch
Número de polos (Señal)
4
L2 en mm
3,81 mm
L2 en pulgadas
0,15 "
Número de filas (señal)
2
Material de contacto (señal)
CuMg
Superficie de contacto (señal)
tinned
Layer structure of the plug contact (Signal)
1-3 µ Ni / 4-8 µ Sn
Rated voltage for overvoltage class/pollution severity level II/2 (Signal)
400 V
Rated voltage for overvoltage class/pollution severity level III/2 (Signal)
320 V
Rated voltage for overvoltage class/pollution severity level III/3 (Signal)
200 V
Rated impulse voltage for overvoltage class/pollution severity level II/2 (Signal)
4 kV
Rated impulse voltage for overvoltage class/pollution severity level III/2 (Signal)
4 kV
Rated impulse voltage for overvoltage class/pollution severity level III/3 (Signal)
4 kV
Short-time withstand current resistance (Signal)
3 x 1s with 80 A
Rated voltage (Use group B / CSA) (Signal)
300 V
Rated voltage (Use group C / CSA) (Signal)
50 V
Rated voltage (Use group D / CSA) (Signal)
300 V
Rated current (Use group B / CSA) (Signal)
9 A
Rated current (Use group C / CSA) (Signal)
9 A
Rated current (Use group D / CSA) (Signal)
9 A
Wire connection cross-section AWG (Signal)
AWG 24...AWG 16
Rated voltage (Use group B / UL 1059] (Signal)
300 V
Rated voltage (Use group C / UL 1059] (Signal)
50 V
Rated voltage (Use group D / UL 1059] (Signal)
300 V
Rated current (Use group B / UL 1059) (Signal)
5 A
Rated current (Use group C / UL 1059) (Signal)
5 A
Rated current (Use group D / UL 1059) (Signal)
5 A
Connector cross-section (Signal)
AWG 26...AWG 16

Ledare som kan anslutas – Hybrid

Clamping range, rated connection (Power)
0.5...10 mm²
Sección de embornado, conexión nominal (Señal)
0.2...1.5 mm²
Connector cross-section (Power)
AWG 24...AWG 8
Connector cross-section AWG (Signal)
AWG 26...AWG 16
solid, H05(07) V-U (Power)
0.5...10 mm²
solid, H05(07) V-U (Signal)
0.14...1.5 mm²
flexible, H05(07) V-K (Power)
0.5...6 mm²
flexible, H05(07) V-K (Señal)
0.14...1.5 mm²
with wire-end ferrule with collar (Power)
0.5...6 mm²
con terminal tubular con aislamiento, DIN 46 228/4
0.25...1.5 mm²
con terminal tubular según DIN 46 228/1
0.5...6 mm²
con terminal tubular según DIN 46 228/1 (Señal)
0.25...1.5 mm²

중요 참고 사항

Conformidad con IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notas
  • Dane techniczne odnoszą się do zestyków mocy
  • Dane techniczne styków sygnałowych: 50V / 5A, długość usuwania izolacji 8 mm
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-03-02
    ECLASS 15.0
    27-46-03-02
