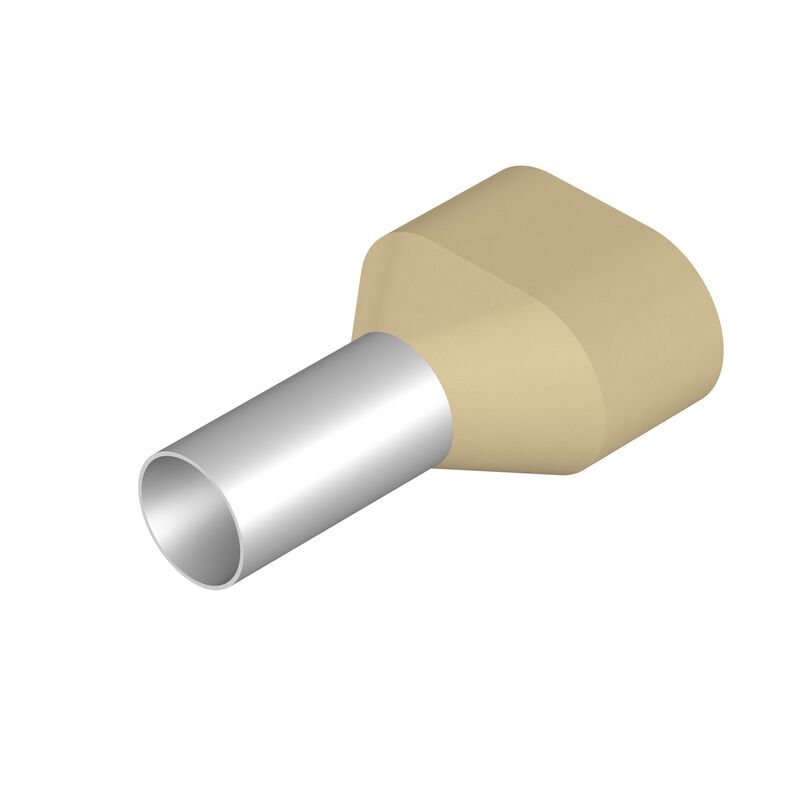

| Wersja | Gilza na żyłę, Podwójna końcówka tulejkowa, 17 mm, 12 mm, kość słoniowa |
| Nr zam. | 9037340000 |
| Typ | H10,0/24 ZH EB |
| GTIN (EAN) | 4008190492816 |
| Ilość | 100 szt. |
| opakowanie | luzem |
| Masa netto | 0,8 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Opis artykułu | bliźniacza tulejka kablowa, kolor kość słoniowa |
| Wykonanie | Podwójna końcówka tulejkowa |
| Długość odizolowania | 17 mm |
| długość powierzchni styku (L2) | 12 mm |
| Grubość kołnierza plastikowego (S2) | 0,5 mm |
| Grubość tulejki metalowej (S1) | 0,2 mm |
| kod koloru | Weidmueller |
| L1 in mm | 24 mm |
| Przekrój przyłącza przewodu | 10 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| szerokość kołnierza (B) | 7,6 mm |
| wysokość kołnierza (A) | 13,4 mm |
| średnica powierzchni styku (D1) | 5,8 mm |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | |
| Dane projektowe | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| WSCAD Universe | |
| Dokumentacja użytkownika | |
| Katalogi |
| ETIM 6.0 | EC000005 |
| ETIM 7.0 | EC000005 |
| ETIM 8.0 | EC000005 |
| ETIM 9.0 | EC000005 |
| ETIM 10.0 | EC000005 |
| ECLASS 9.0 | 27-40-02-01 |
| ECLASS 9.1 | 27-40-02-01 |
| ECLASS 10.0 | 27-40-02-01 |
| ECLASS 11.0 | 27-40-02-01 |
| ECLASS 12.0 | 27-40-02-01 |
| ECLASS 13.0 | 27-40-02-01 |
| ECLASS 14.0 | 27-40-02-01 |
| ECLASS 15.0 | 27-40-02-01 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | |
| Nr certyfikatu (cULus) | E499744 |
-
