製品情報
| バージョン | HDCエンクロージャ, サイズ: 2, 保護度合い: IP65 （電源接続時）, 上部ケーブル導入口, プラグハウジング, エンドロッククランプ、下側, 標準, ケーブル取り入れ口サイズ: PG 11 |
| 注文番号 | 1746170000 |

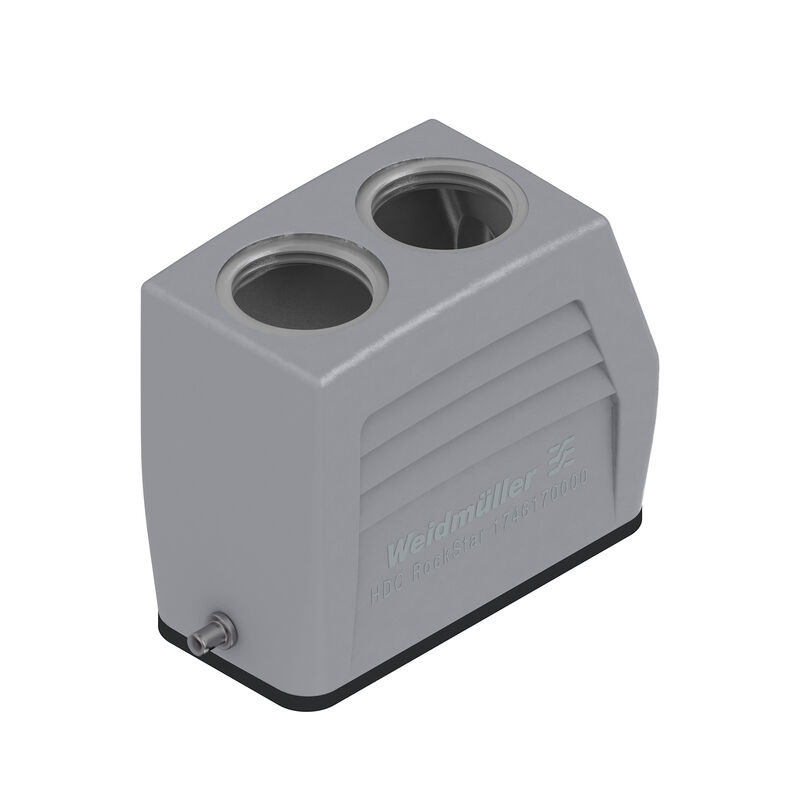

| 種別 | HDC 10A TOLU 2PG11G |
| GTIN (EAN) | 4008190987251 |
| 数量 | 1 items |
| 深さ | 72.5 mm |
| 奥行き（インチ） | 2.854 inch |
| 高さ | 54 mm |
| 高さ（インチ） | 2.126 inch |
| 幅 | 32.5 mm |
| 幅（インチ） | 1.28 inch |
| 正味重量 | 98 g |
| 制限温度 | -40 °C ... 125 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| 耐薬品性 |
|
| ケーブル導入口 | スレッド付き |
| ハウジングBの高さ | 54 mm |
| ハウジングの全長 | 63 mm |
| 幅ハウジングC | 29.5 mm |
| EMC ハウジング | いいえ |
| ハウジング主要材質 | ダイカストアルミニウム |
| ロック素子の材質 | ステンレススチール、防錆性 |
| 保護度合い | IP65 （電源接続時） |
| 締付けトルク | 0.5 Nm |
| 表面仕上 | 粉体塗装 |
| BG | 2 |
| Moduplug®に最適 | いいえ |
| クランプのバージョン | 終端ロック用クランプ |
| ケーブル取り入れ口サイズ | PG 11 |
| ケーブル導入口 | スレッド付き |
| サイズ | 2 |
| シーリング | NBR |
| ハウジング設計 |
上部ケーブル導入口
プラグハウジング |
| ロックシステム設計 | エンドロッククランプ、下側 |
| 上部 / 底部 / 蓋 | 上部 |
| 上部ケーブル取り入れ口数 | 2 |
| 側方ケーブル取り入れ口数 | 0 |
| 内付スレッド | PG 11 |
| 種別 | プラグ |
| 締付けトルク | 0.5 Nm |
| 色（RAL） | RAL 7035 |
| 設計 | 標準 |
| 承認/証明書/適合証明書 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79584) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1746170000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1746170000) |
| 製品変更通知 |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E92202 |
