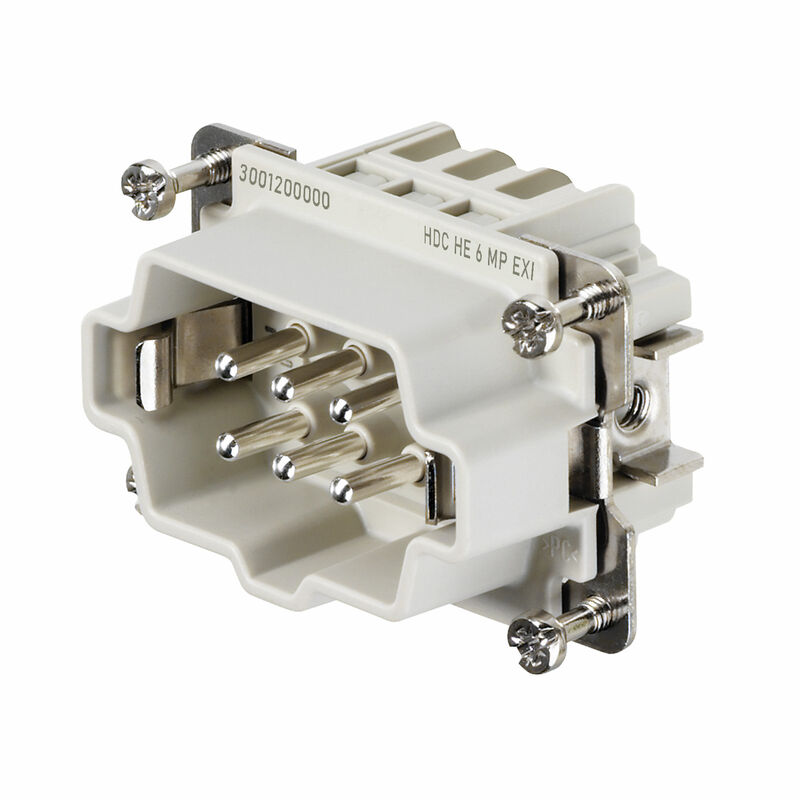

HDC HE 6 MP EXI
HDC HE 6 MP EXI

HDC HE 6 MP EXI

, Male, 500 V, 5 A, Number of poles: 6, PUSH IN, Installation size: 3

Référence produit 3001200000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 4 Est un accessoire de 3 Autres produits de la même gamme 2
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Abmessungen Allgemeine Daten Anschlussdaten PE Ausführung Classifications

Approvals

ROHS
Conform

General ordering data

Version
, Male, 500 V, 5 A, Number of poles: 6, PUSH IN, Installation size: 3
Rendelési szám
3001200000
Art
HDC HE 6 MP EXI
GTIN (EAN)
4099986902312
Qty.
1 items

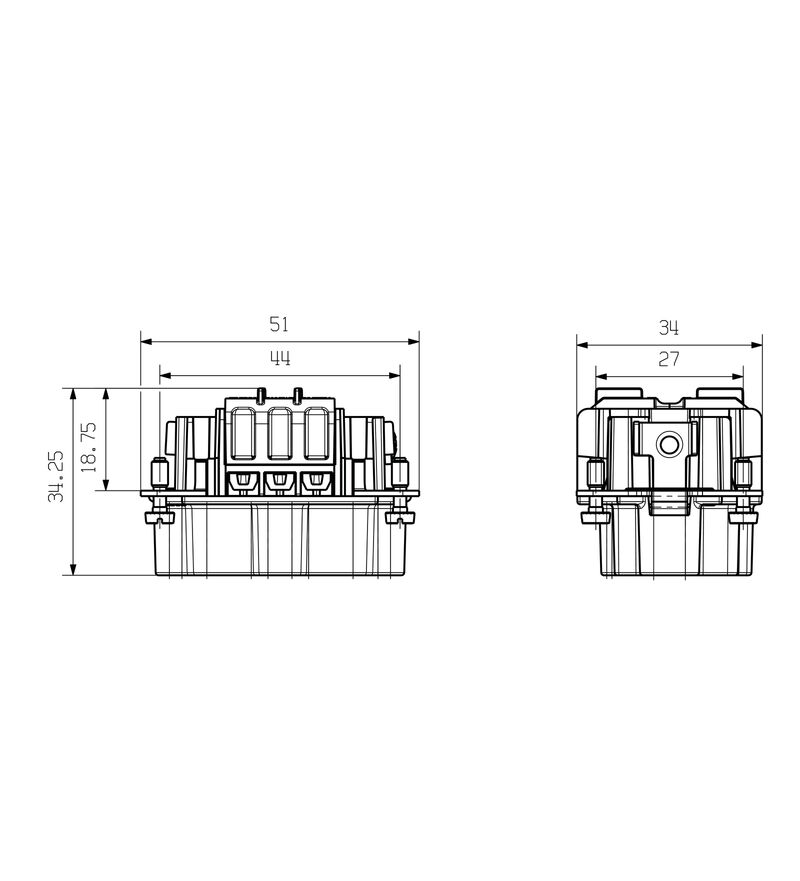

Dimensions and weights

Mélység
51 mm
Depth (inches)
2,008 inch
Height
34,3 mm
Height (inches)
1,35 inch
Width
34 mm
Width (inches)
1,339 inch
Net weight
38,72 g

Temperatures

Limit temperature
-40 °C ... 125 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant with exemption
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2

Abmessungen

długość cokołu
51 mm
Szerokość
34 mm
Высота розетки
33,8 mm

Allgemeine Daten

Antal poler
6
Baureihe
HE
Bemessungsspannung (DIN EN 61984)
500 V
Bemessungsstrom (DIN EN 61984)
5 A
BG
3
Classe d'inflammabilité selon UL 94
V-0
Geringe Rauchentwicklung gemäß DIN EN 45545-2
Ja
Installation size
3
Isolationswiderstand
1010 Ω
Isolierstoff
PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
Isolierstoffgruppe
IIIa
Oberfläche
Silber passiviert
Résistance de passage
≤2 mΩ
Stickcykler Ag
≥ 500
Szín
beige
Typ
Male
Type of connection
PUSH IN
Verschmutzungsgrad
3
Werkstoff
Copper alloy
Zündschutzart
II 2G Ex ib IIC T6 Gb

Anschlussdaten PE

Anslutningstyp PE
Schraubanschluss
Avisoleringslängd PE-anslutning
10 mm
Klingmått slits (PE-anslutning)
SD 0,8 x 4,0
Névleges keresztmetszet
4 mm²
PE-csatlakozás min. meghúzási nyomatéka
1,2 Nm
Rögzítőcsavar
M 4
Tightening torque, max. PE connection
1,5 Nm
Vezeték keresztmetszet, AWG (PE), max.
AWG 12
Vezeték keresztmetszet, AWG (PE), min.
AWG 20

Ausführung

Abisolierlänge Bemessungsanschluss
10 mm
Anschlussart
PUSH IN
Basic material
Kupferlegierung
Baugröße
3
BG
3
Durchgangswiderstand
≤2 mΩ
Klingenmaß Schlitz (Schraubanschluss)
SD 0.5 x 3.0
Leiteranschlussquerschnitt, eindrähtig, max.
2,5 mm²
Sección de conexión del conductor, min.
0,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,5 mm²
Sezione di collegamento cavo, flessibile, max.
2,5 mm²
Sezione di collegamento cavo, flessibile, min.
0,5 mm²
Sezione di collegamento cavo, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
2,5 mm²
Wire cross-section, solid, min.
0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
1,5 mm²
표면 마감
Silver passivated

Classifications

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
