製品情報

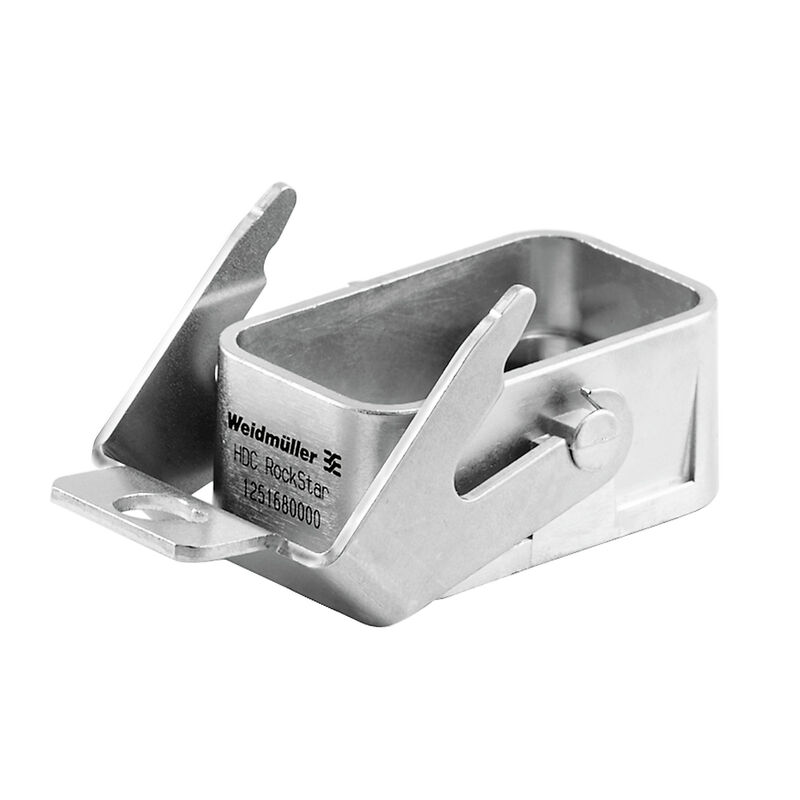

| バージョン | HDCエンクロージャ, サイズ: HQ, 保護度合い: IP65 （電源接続時）, 隔壁ハウジング, 下側のサイドロッククランプ, 標準 |
| 注文番号 | 1251680000 |
| 種別 | HDC HQM ALU CS |
| GTIN (EAN) | 4050118051803 |
| 数量 | 1 items |
| 深さ | 56.3 mm |
| 奥行き（インチ） | 2.217 inch |
| 高さ | 42 mm |
| 高さ（インチ） | 1.654 inch |
| 幅 | 35 mm |
| 幅（インチ） | 1.378 inch |
| 取付寸法 – 高さ | 13 mm |
| 取付寸法 – 幅 | 32 mm |
| 正味重量 | 62 g |
| 制限温度 | -40 °C ... 125 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 耐薬品性 |
|
| ハウジングBの高さ | 21 mm |
| ハウジングの全長 | 46 mm |
| 幅ハウジングC | 29 mm |
| 穴ピッチ長 A2 | 32 mm |
| EMC ハウジング | はい |
| シリーズ | HQ |
| ハウジング主要材質 | 亜鉛ダイカスト |
| ロック素子の材質 | ステンレススチール、防錆性 |
| 保護度合い | IP65 （電源接続時） |
| 表面仕上 | ニッケルメッキ |
| BG | HQ |
| Moduplug®に最適 | いいえ |
| クランプのバージョン | サイドロッククランプ |
| サイズ | HQ |
| シーリング | NBR |
| ハウジング設計 | 隔壁ハウジング |
| ロックシステム設計 | 下側のサイドロッククランプ |
| 上部 / 底部 / 蓋 | 下部 |
| 種別 | バルクヘッド（フィードスルー） |
| 色（RAL） | RAL 7001 |
| 設計 | 標準 |
| 製品情報 | HQ バージョンは、特定保護機能を備えています。バルクヘッドハウジング (カバーと金属製クランプ) は、パドロックで固定できます。 |
| 承認/証明書/適合証明書 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_107586) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1251680000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1251680000) |
| 製品変更通知 |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| 認可 |  |
| ROHS | 適合 |
