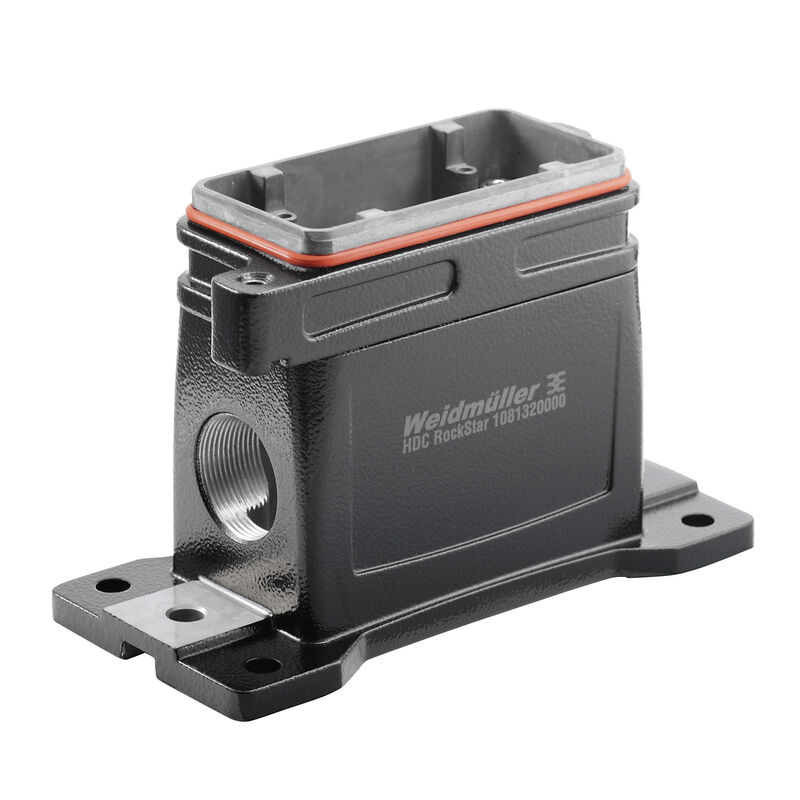

HDC IP68 16B SS 2M32
HDC IP68 16B SS 2M32

HDC IP68 16B SS 2M32

HDC - cajas, Tamaño de instalación: 6, Tipo de protección: IP66, IP68, IP69, en estado conectado, Carcasa básica, Conexión brida-tornillo, Estándar, Dimensiones de las entradas de cable: M 32

Product ID 1081390000
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 3 Verwante producten 6
Homologaciones Datos generales para pedido Dimensions and weights Temperatury Conformidad medioambiental del producto Dimensioni General data Esecuzione Classifications

Homologaciones

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel

Datos generales para pedido

Versione
HDC - cajas, Tamaño de instalación: 6, Tipo de protección: IP66, IP68, IP69, en estado conectado, Carcasa básica, Conexión brida-tornillo, Estándar, Dimensiones de las entradas de cable: M 32
N. d’ordine
1081390000
Tipo
HDC IP68 16B SS 2M32
GTIN(EAN)
4032248877447
CPZ
1 items

Dimensions and weights

Posizione verticale
111,5 mm
Hauteur (pouces)
4,39 inch
Larghezza
80 mm
폭 (인치)
3,15 inch
Altezza di fissaggio
60 mm
Larghezza di fissaggio
160 mm
Масса нетто
1.036 g

Temperatury

Valori limite di temperatura
-50 °C ... 125 °C

Conformidad medioambiental del producto

Stato conformità RoHS
Conforme sin exención
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Resistenza chimica
  • Substance:
    Acetone
  • Chemical resistance:
    Resistant
  • Substance:
    Diesel oil
  • Chemical resistance:
    Unstable
  • Substance:
    Ethyl alcohol
  • Chemical resistance:
    Resistant
  • Substance:
    Transmission oil
  • Chemical resistance:
    Conditionally resistant
  • Substance:
    Hydraulic oil
  • Chemical resistance:
    Conditionally resistant
  • Substance:
    Petroleum benzine
  • Chemical resistance:
    Unstable
  • Substance:
    Sweat
  • Chemical resistance:
    Conditionally resistant
  • Substance:
    Premium gasoline
  • Chemical resistance:
    Unstable
  • Substancja:
    Woda
  • Odporność chemiczna:
    Odporny
  • Substancja:
    UV
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Ozon
  • Odporność chemiczna:
    Odporny

Dimensioni

Altezza Custodia B
111,5 mm
Distanza tra i fori lunghezza A2
160 mm
Entrata cavo
se závitem
Lunghezza, custodie
189 mm

General data

Grado di protezione
IP66
IP68
IP69
in plugged condition
Superficie
lakier proszkowy

Esecuzione

Adatti per ModuPlug®
Sì
BG
6
Colore (RAL)
RAL 9011
RAL 9005
Copertura
senza coperchio
Dimensione entrate cavi
M 32
Dimensioni di installazione
6
Entrata cavo
se závitem
Esecuzione custodia
Kryt základny
Esecuzione sistema di chiusura
Připojení s upínacím třmenem
Filettatura (interna)
M 32
Forma
Standard
Guarnizione
Silicone
Numero entrate cavo in alto
0
Numero entrate cavo laterali
2
Parte superiore/Parte inferiore/Coperchio
lower part
Pressacavi, numero
0
Tipo
Aufbau (Sockel)
Versione con gancio
Clamping yoke connection

Classifications

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
