製品情報

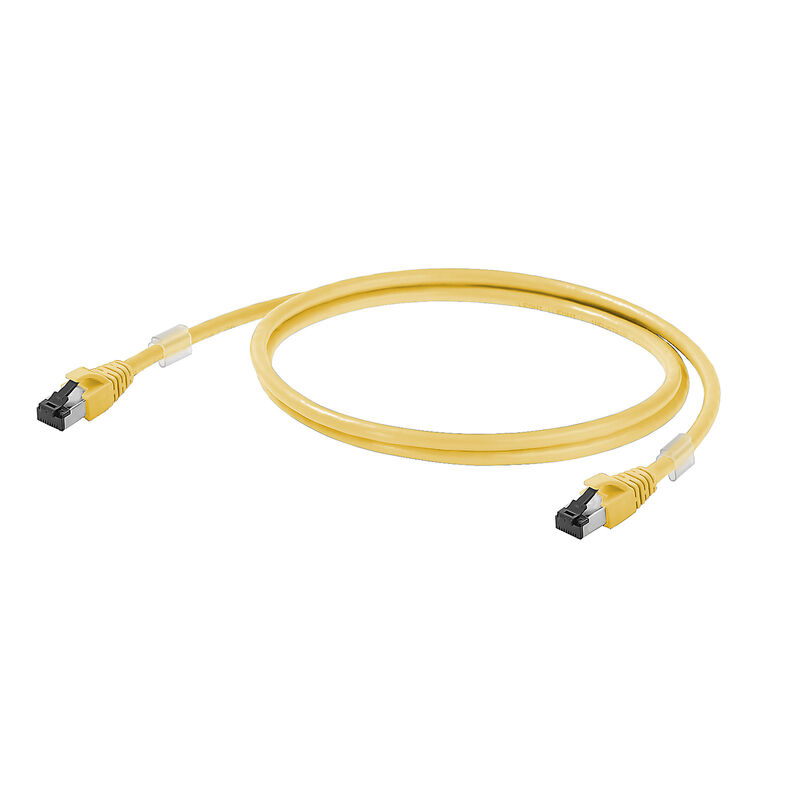

| バージョン | パッチケーブル, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 0.2 m |
| 注文番号 | 1251580002 |
| 種別 | IE-C6FP8LY0002M40M40-Y |
| GTIN (EAN) | 4050118379822 |
| 数量 | 1 items |
| 長さ | 0.2 m |
| 長さ（インチ） | 7.874 inch |
| 正味重量 | 23 g |
| 保管温度 | -20 °C...60 °C |
| 動作温度 | -20 °C...60 °C |
| 取り付け温度 | 0 °C...50 °C |
| REACH SVHC | / |
| RoHS 対応状況 | 準拠 (免除なし) |
| 50 °Cの通電容量 | 1 A |
| PoE / PoE+ | IEEE 802.3atに適合 |
| アプリケーション固有の通信ケーブル設備 |
ANSI/TIA/EIA-568-B.2-10
ISO/IEC 11801:2002 EN50173-1:2007 |
| コネクタ規格 | IEC 60603-7-51 |
| 証明書番号（cULus） | E316369 |
| コネクタ規格 | IEC 60603-7-51 |
| シースカラー | 黄色 |
| シース直径、最大 | 5.9 mm |
| シース直径、最小 | 5.5 mm |
| シース素材 | LSZH |
| シールド | S/FTP |
| シールド編組の重重複 | 60 % |
| 全体シールド仕様 | 銅線編組由来のシールド編み |
| 撚線 | 7 |
| 断面積 | 4*2*AWG 27/7 - 4*2*0.1 mm² |
| 絶縁 | PE |
| 絶縁断面 | 1.04 mm |
| 色シーケンスまたは電線 – 電線ペア | 白 – 青、白 – オレンジ、白 – 緑、白 – 茶 |
| 配線数 | 8 |
| 電線コアの調整 | ツイストペア |
| 電線対シールド | アルミ箔 |
| 1 kHzでの容量 | 46 nF/km |
| 10 MHz での結合抵抗/m | 5 mΩ |
| EN 50174-2 準拠絶縁クラス | d |
| カテゴリー | <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010) |
| テスト電圧：電線 - 電線 - シールド | 2秒間に2.5 kV/DC |
| 動作電圧 | 50 V DC |
| 動作電圧（UL定格） | 30 V AC / 42.4 V DC |
| 抵抗差 | 5 % |
| 最大 1000 MHz のカップリング緩衝 | 80 dB |
| 特性インピーダンス | 100 ± 15 Ω @ 1–100 MHz |
| 転送速度 | 10 Gbit/s |
| 遅延時間差 | 2.5 ns/100m |
| ハロゲン | ハロゲンフリー、IEC 60754-2に準拠 |
| 延焼耐性 |
IEC 60332-2-2に準拠
in accordance with IEC 60332-1-2 in accordance with IEC 60332-3-24 in accordance with UL 2556 (FT1) |
| 最小曲げ半径（1回のみ） | 4 x ケーブル直径 |
| 色 | 黄色 |
| プラグ右 | RJ45, IP20, male contact, straight, plug, Plastic, shielded |
| 左プラグ | RJ45, IP20, オス型接点, 直線, プラグ, プラスチック, シールド仕様 |
| 左プラグ | RJ45, IP20, オス型接点, 直線, プラグ, プラスチック, シールド仕様 |
| プラグ右 | RJ45, IP20, male contact, straight, plug, Plastic, shielded |
| 承認/証明書/適合証明書 |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[Control - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287446) [Field - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287447) [TSN - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287448) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87785) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1251580002) |
| 製品変更通知 |
[PCN-PB47-20180213-00-A_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_52811)
[PCN-PB47-20180213-00-A_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_52812) [Technische Änderung zu der Cabinet Line (RJ45 CAT.6A Patchkabel LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_248235) [Technical change to RJ45 CabinetLine (RJ45 CAT.6A Patchcable LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_302280) |
| ユーザ文書 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| 認可 |    |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E316369 |
