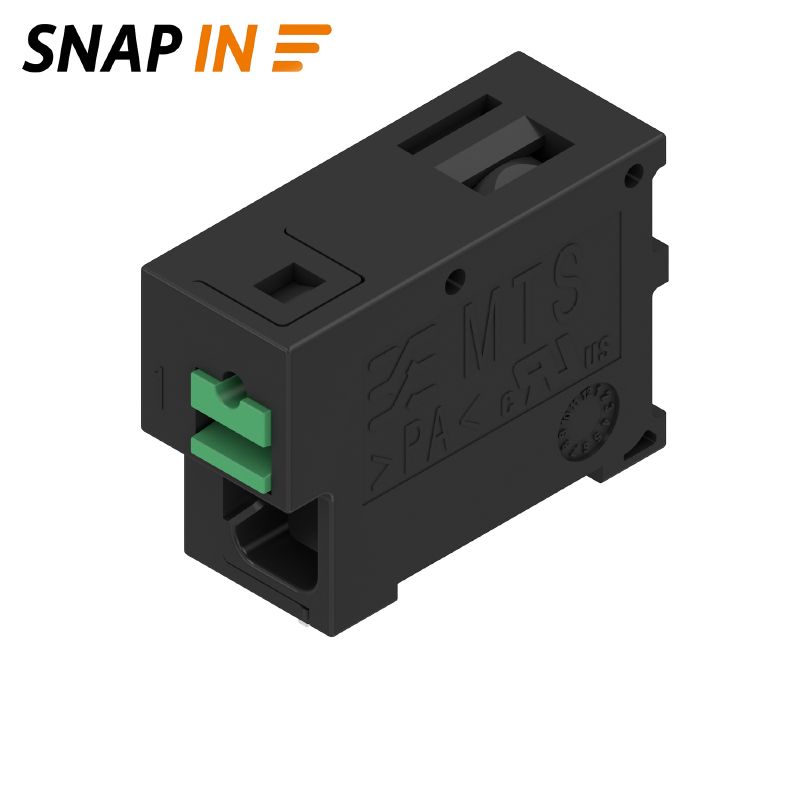

Illustration du produit
MTS 5/01 H T4 B T
Illustration du produit
MTS 5/01 H T4 B T
MTS 5/01 H T4 B T
MTS 5/01 H T4 B T
MTS 5/01 H T4 B T

MTS 5/01 H T4 B T

Bloc de jonction pour circuit imprimé, Bloc de jonction pour circuit imprimé PCB, Raccordement soudé THT, Pas en mm (P): 5.00 mm, Nombre de pôles: 1, Tube

Référence produit 3096000000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Autres produits de la même gamme 12
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Paramètres du système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Note importante Classifications

Informations générales de commande

Version
Bloc de jonction pour circuit imprimé, Bloc de jonction pour circuit imprimé PCB, Raccordement soudé THT, Pas en mm (P): 5.00 mm, Nombre de pôles: 1, Tube
Référence
3096000000
Type
MTS 5/01 H T4 B T
GTIN (EAN)
4099987119504
Qté.
74 Pièce
Indices de produit
IEC: 400 V / 32 A / 0.5 - 4 mm²
UL: 300 V / 18.5 A / AWG 20 - AWG 12
Emballage
Tube

Dimensions et poids

Profondeur
18,85 mm
Depth (inches)
0,742 inch
Hauteur
16,7 mm
Hauteur (pouces)
0,657 inch
Hauteur version la plus basse
13,2 mm
Largeur
7,3 mm
Largeur (pouces)
0,287 inch
Poids net
3,255 g

Températures

Température ambiante
-50 °C…125 °C
Température de pose
-50 °C to +70 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres du système

Famille de produits
OMNIMATE 4.0
Technique de raccordement de conducteurs
SNAP IN avec bouton d'actionnement
Propriété, bornes de serrage
WireReady
Mounting onto the PCB
Raccordement soudé THT
Vezeték kimeneti irány
90°
Passo in mm (P)
5 mm
Passo in pollici (P)
0,197 "
극 수
1
핀 시리즈 수량
1
Nombre de séries
1
Longueur du picot à souder (l)
3,5 mm
Dimensions du picot à souder
0,6 x 0,8 mm
Diamètre du trou d'implantation (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
Nombre de picots par pôle
2
Longueur de dénudage
9 mm
Tolérance de longueur de dénudage
  • min.:
    8 mm
  • max.:
    10 mm
Protection au toucher selon DIN VDE 0470
IP 20
Protection au toucher selon DIN VDE 57 106
protection doigt
Degré de protection
IP20

Données des matériaux

Matériau isolant
PA 9T
Couleur
noir
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
I
Indice de Poursuite Comparatif (CTI)
≥ 600
Moisture Level (MSL)
1
UL 94 가연성 등급
V-0
Matériau des contacts
Alliage de cuivre
접점 표면
étamé
납땜 유형
mat
Température de stockage, min.
-25 °C
Température de stockage, max.
55 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
70 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0,34 mm²
4 mm²
Section de raccordement du conducteur, AWG, min.
AWG 12
Section de raccordement du conducteur, AWG, max.
AWG 20
Rigide, min. H05(07) V-U
0,5 mm²
Rigide, max. H05(07) V-U
2,5 mm²
souple, min. H05(07) V-K
0,5 mm²
souple, max. H05(07) V-K
4 mm²
avec embout isolé DIN 46 228/4, min.
0,34 mm²
avec embout isolé DIN 46 228/4, max.
2,5 mm²
avec embout, DIN 46228 pt 1, min.
0,5 mm²
avec embout selon DIN 46 228/1, max.
2,5 mm²
절연재 외경, 최대
4 mm

Données nominales selon CEI

tested acc. to standard
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
32 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
32 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
32 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
32 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV

Données nominales selon CSA

Section de raccordement de câble AWG, min.
AWG 20
Section de raccordement de câble AWG, max.
AWG 12

Données nominales selon UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
Tension nominale (groupe d'utilisation F / UL 1059)
420 V
Courant nominal (groupe d'utilisation B / UL 1059)
18,5 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 20
Section de raccordement de câble AWG, max.
AWG 12
Ligne de fuite, min.
5,6 mm
Ligne d’air, min.
4 mm

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Pendant le transport, il peut arriver rarement que les points de raccordement soient déjà fermés. Les produits restent entièrement fonctionnels. Pour réactiver la fonction SNAP IN, appuyez sur la touche d'activation.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
