製品情報

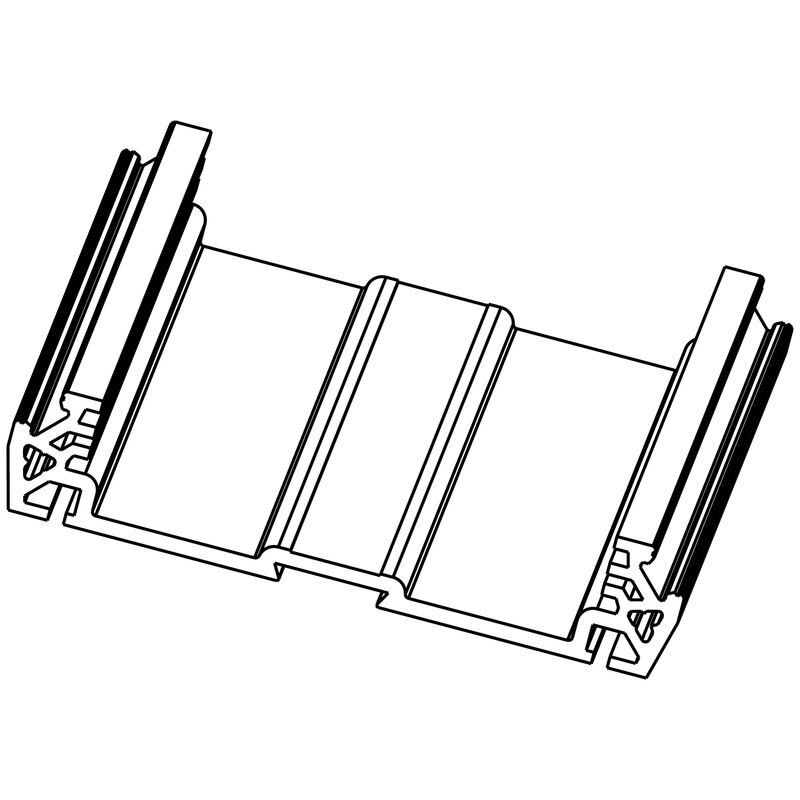

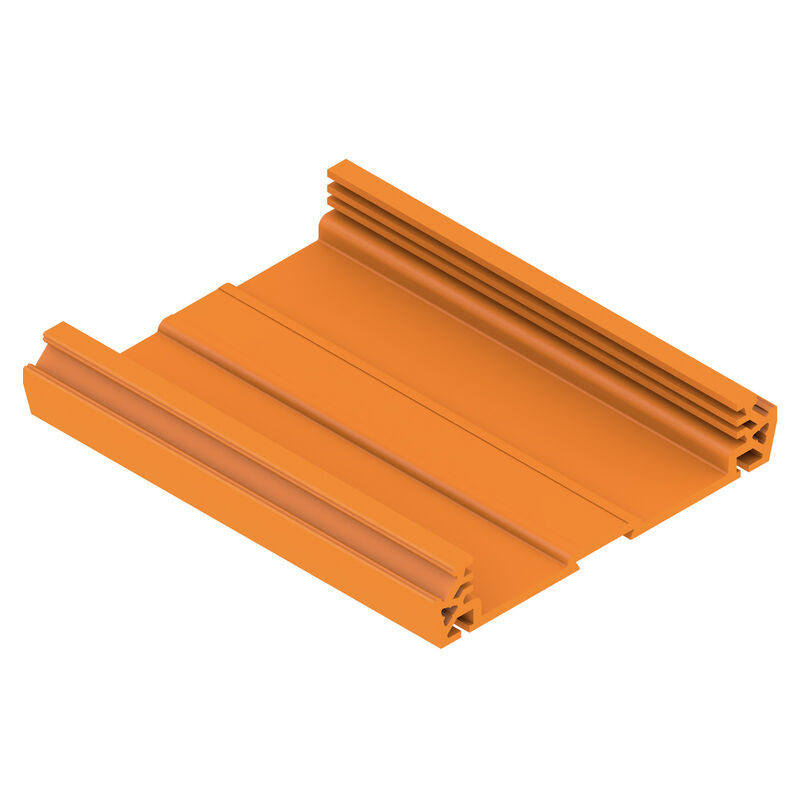

| バージョン | プロファイルハウジング, RS 80 橙色, 押し出しプロファイル, 幅: 2000 mm |
| 注文番号 | 4157440000 |
| 種別 | PF RS 80 OR 2000MM |
| GTIN (EAN) | 4008190225537 |
| 数量 | 2 |
| 深さ | 15.7 mm |
| 奥行き（インチ） | 0.618 inch |
| 高さ | 84 mm |
| 高さ（インチ） | 3.307 inch |
| 幅 | 2,000 mm |
| 幅（インチ） | 78.74 inch |
| 正味重量 | 210 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| UL 94 可燃性等級 | V-0 |
| 材質 | PVC |
| 絶縁材 | PVC |
| 表面仕上 | 未処理 |
| カラーチャート（類似） | RAL 2000 |
| 保護度合い | IP20がインストール済み |
| 封止オプション | いいえ |
| 色 | 橙色 |
| 製品情報 |
3 つの高さが、カバープロファイルとエンドプレートに対して使用可能： TS 取り付け (カバーなし)：TS 32 = 45 mm、TS35x7.5 = 40.5 mm TS 取り付け (ローカバー付属)：TS 32 = 72 mm、TS 35x7.5 = 67.5 mm TS 取り付け (ハイカバー付属)：TS 32 = 91 mm、TS 35x7.5 = 86.5 mm 直接取り付け、ロー/ハイカバーなし：17 / 44 / 63 mm PCB 寸法： 厚さ：1.6 (±0.2) mm、幅：67.8 (+0.2) mm RS 部寸法 = プリント基板長 – 4.5 mm ADP 部寸法 = 基板長 - 2 mm 例： PCB 長さ 160 mm、RS 部 = 155.5 mm、ADP 部 = 158 mm |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103792) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=4157440000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC002779 |
| ETIM 8.0 | EC002779 |
| ETIM 9.0 | EC002779 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | 適合 |
付属品
-
商品番号:1324460000販売単位:20 items
クリップインフット, RS 80, RS 90, RS 100 橙色, RS 80/90/100 対応クリップインフット, 幅: 17.5 mm
-
-
商品番号:8156200000販売単位:20 items
エンドプレート, RS 80 ペブルグレー, エンドプレート DIN 取り付けレール右, 幅: 30 mm
-
-
商品番号:8156210000販売単位:20 items
エンドプレート, RS 80 ペブルグレー, エンドプレート DIN 取り付けレール左, 幅: 30 mm
-
