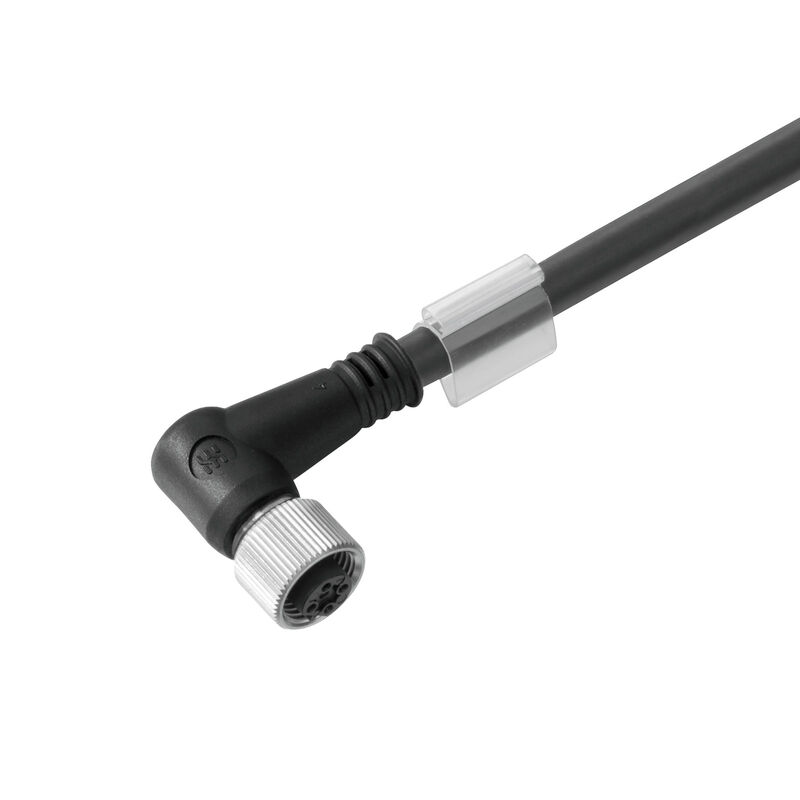

SAIL-M12BW-CD-10B
母線, コネクタ無しの終端, M12, 極数: 5, 10 m, ソケット、アングル, シールド仕様: はい, LED: いいえ, シース材料: PVC, ハロゲン: はい
商品番号
1062181000
製品情報
| シースカラー | スミレ色 |
| 製品種類 | 母線 |
| バージョン | 母線, コネクタ無しの終端, M12, 極数: 5, 10 m, ソケット、アングル, シールド仕様: はい, LED: いいえ, シース材料: PVC, ハロゲン: はい |
| 注文番号 | 1062181000 |
| 種別 | SAIL-M12BW-CD-10B |
| GTIN (EAN) | 4032248811984 |
| 数量 | 1 items |
| 正味重量 | 645 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| UL AWM スタイル準拠の外装 | 2571 (80 °C) |
| カラーコーディング |
白色
青色 赤色 黒色 |
| ケーブルキャリアに最適 | いいえ |
| ケーブル長 | 10 m |
| シースカラー | スミレ色 |
| シース材料 | PVC |
| シールド仕様 | はい |
| ハイブリッドケーブル | いいえ |
| ハロゲン | はい |
| 交差結合照射 | いいえ |
| 加速 | 5 m/s² |
| 外径 | 7 mm ± 0.3 mm |
| 曲げサイクル | 3 Mio |
| 曲げ半径、最小、定置 | 5 x ケーブル直径 |
| 曲げ半径、最小、移動 | 10 x ケーブル直径 |
| 極数 | 5 |
| 構成可能ケーブル長 | いいえ |
| 温度範囲、固定 | -40...80 °C |
| 温度範囲、移動 | -10...80 °C |
| 溶接スパーク耐久性 | いいえ |
| 溶接火花耐久性 | いいえ |
| 絶縁 | PVC |
| 速度 | 180 m/s |
| 配線断面（印刷/オンライン） | 2 x 0.34 mm² + 2 x 0.22 mm² |
| LED | いいえ |
| コーディング | A-coded |
| ジャンパー | 該当なし |
| スレッドリング材質 | 真鍮、ニッケルメッキ |
| ハウジングの温度範囲 | -25 - +80 °C |
| ハウジング主要材質 | PUR |
| バージョン | ソケット、アングル |
| プラギング回数 | ≥ 100 |
| 保護度合い | IP67 |
| 定格電圧 | 125 V |
| 定格電流 | 4 A |
| 接点材質 | Ni/Au |
| 接続スレッド | M12 |
| 接触表面 | 金メッキ |
| 汚染度 | 3 |
| 締付けトルク | M12：0.8 ～ 1.2 Nm |
| 定格電圧 | 125 V |
| 証明書番号（cULus） | E307231 |
| 左プラグ | M12, A コード化, IP67, メス型接点, 角度90°, プラスチック, シールド仕様 |
| プラグ右 | 導体の自由端 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_156943) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1062181000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1062181000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1062181000&norm=0) |
| 製品変更通知 |
[20221115 Technical change to CANopenDeviceNet cord sets and cables](https://mdcop.weidmueller.com/mediadelivery/asset/900_287220)
[20221115 Technische Änderung zu CANopenDeviceNet Leitungen](https://mdcop.weidmueller.com/mediadelivery/asset/900_287221) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E307231 |
