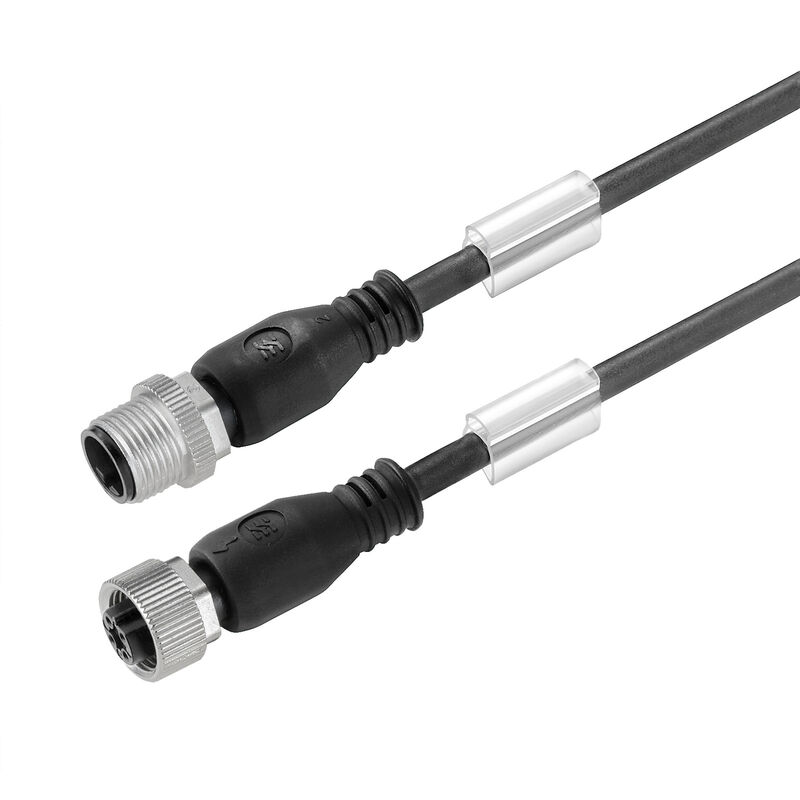

SAIL-M12GM12G-3-9.7U
SAIL-M12GM12G-3-9.7U
Dessin détaillé
Male, straight
SAIL-M12GM12G-3-9.7U
Dessin détaillé
Straight socket
SAIL-M12GM12G-3-9.7U
Schéma des pôles
Male
SAIL-M12GM12G-3-9.7U
Schéma des pôles
Socket
SAIL-M12GM12G-3-9.7U
Schéma
Schaltbild

SAIL-M12GM12G-3-9.7U

Данный продукт вскоре больше не будет доступен.

Последняя дата заказа: /Date(1790719200000)/

Альтернативный продукт: 9457231000

Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 3, 9.7 m, Вилка, прямая - Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

№ продукта 9457230970
Загрузить спецификации Загрузка продуктов Инженерная поддержка
Связанные продукты 82
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля PB46 Общие технические данные Электрические свойства Стандарты Вилка левосторонняя Вилка правосторонняя Изображения продукции Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Версия
Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 3, 9.7 m, Вилка, прямая - Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Заказ №
9457230970
Тип
SAIL-M12GM12G-3-9.7U
GTIN (EAN)
4050118624663
Кол.
1 Штука
Статус поставки
Эта артикул в перспективе будет недоступен.
Последняя дата заказа
/Date(1790719200000)/
Альтернативный продукт
[9457231000](~/p/9457231000)

Размеры и массы

Диаметр
3,8 mm
Масса нетто
220 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

Accélération
5 m/s²
Blindé
Нет
Codage couleur
коричневый
синий
черный
Couleur de la gaine
черный
Cycles de courbure
12 млн
Cycles de courbure à la torsion
> 5 Mio.
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogène
Нет
Isolation
PP
Longueur de câble configurable
Да
Longueur de la courbure
1 m
Longueur du câble
9,7 m
Material de la funda higroscópico
Да
Matériau de la gaine
Полиуретан
Plage de température, en mouvement
-25...60 °C
Plage de température, fixe
-50...80 °C
Rayon de courbure, min., fixe
5 * диаметр кабеля
Rayon de courbure, mobile
10 x диаметр кабеля
Résistance de soudage
Нет
Résistance à la flamme
In accordance with UL1581 UL / CUL FT2
в соответствии с IEC 60332-2-2
Résistance à la torsion
180 °/m
Résistant à l'hydrolyse et aux microbes
Да
Réticulé par irradiation
Нет
sans LABS
Да
Section du conducteur
0,34 mm²
Tenue aux huiles
Да
Tropicalisé (résistant aux perles de soudure)
Нет
Utilisation sur chaîne porte-câbles
Да
Vitesse
3,33 m/s
Âme selon UL AWM
10493 (80 °C / 300 V)
Количество контактов
3
Наружный диаметр
3.8 mm ± 0.15 mm

PB46 Общие технические данные

LED
Нет
Диапазон температур корпуса
-25…+85 °C
Исполнение
Вилка, прямая - Гнездо, прямое
Материал резьбового кольца
Цинковое литье под давлением
Номинальное напряжение
250 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
позолоченный
Соединительная резьба
M12/M12
Сопротивление изоляции
108 Ом
Степень загрязнения
3
Степень защиты
IP65
IP66
IP67
IP68
когда ввинчен
IP69
Стойкость к ударам и вибрации согласно
Раздел B
Циклы коммутации
≥ 100

Электрические свойства

Номинальное напряжение
250 V
Сопротивление изоляции
108 Ом

Стандарты

Grande résistance aux chocs et aux vibrations selon
Раздел B

Вилка левосторонняя

Штекер левый
M12, A-кодировка, IP69, штыревой контакт, прямой, Пластмасса, неэкранированный

Вилка правосторонняя

Штекер правый
M12, A-кодировка, IP69, розеточный контакт, прямой, Пластмасса, неэкранированный

Изображения продукции

Подпись к рисунку - 08
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Подпись под рисунком-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
