製品情報
| バージョン | テスト用断路端子, ねじ接続, ミディアムイエロー, 6 mm², 27 A, 60 V, 接続数: 2, レベル数: 1, TS 35, V-0, 5VA, KrG |
| 注文番号 | 0197920000 |

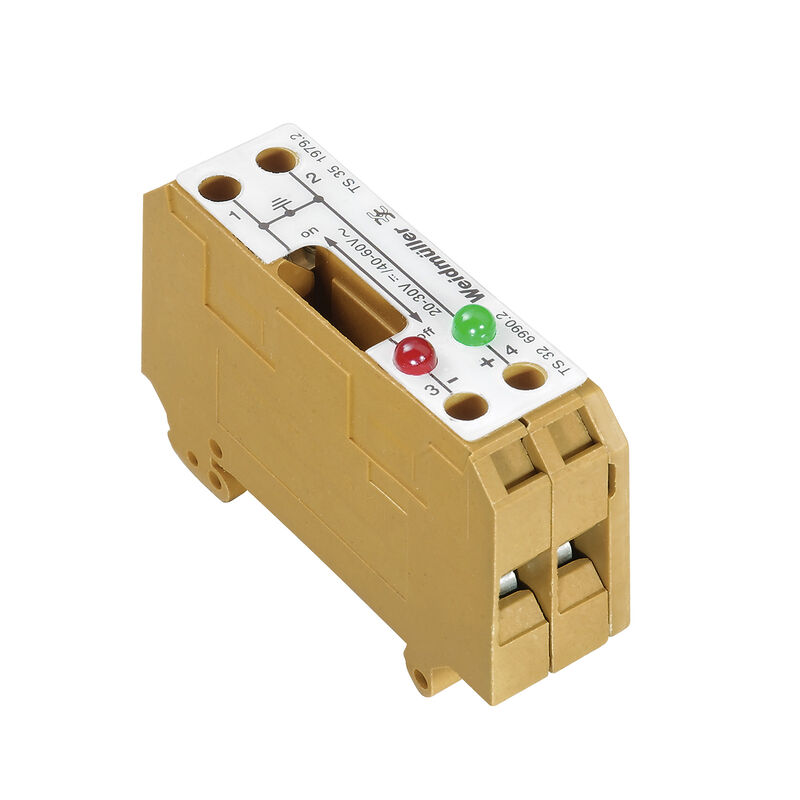

| 種別 | SAKT E/35 2LD 60VAC |
| GTIN (EAN) | 4008190139278 |
| 数量 | 5 items |
| 深さ | 52.5 mm |
| 奥行き（インチ） | 2.067 inch |
| 高さ | 65 mm |
| 高さ（インチ） | 2.559 inch |
| 幅 | 16 mm |
| 幅（インチ） | 0.63 inch |
| 正味重量 | 61.54 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 999cd67e-471e-4085-8dba-1342fcea86de |
| 材質 | KrG |
| 色 | ミディアムイエロー |
| UL 94 可燃性等級 |
V-0
5VA |
| バージョン |
ねじ接続
特殊端子縦型アイソレータ LED搭載 ねじ込み可能な交差接続用 |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 4 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 設置アドバイス | 直接実装 |
| 開放側面 | 右 |
| 接続種別、追加接続 | ねじ接続 |
| IEC 60947-1 準拠のゲージ | A5 |
| クランプネジ | M 3.5 |
| クランプ範囲、最大 | 10 mm² |
| クランプ範囲、最小 | 0.5 mm² |
| 刃寸法 | 4.0 x 0.8 mm |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 6 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 接続方式 2 | ねじ接続 |
| 被覆剥き長さ | 12 mm |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 6 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 6 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 6 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 10 mm² |
| レール | TS 35 |
| 設置アドバイス | 直接実装 |
| 定格断面 | 6 mm² |
| 定格電圧 | 60 V |
| 定格 AC 電圧 | 60 V |
| 定格 DC 電圧 | 30 V |
| 定格電流 | 27 A |
| 最大導体電流 | 27 A |
| IEC 60947-7-x 準拠の容量抵抗 | 0.78 mΩ |
| IEC 60947-7-xに準拠した出力損失 | 1.31 W |
| 汚染度 | 3 |
| 承認/証明書/適合証明書 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36398) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58847) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0197920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0197920000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| 認可 |   |
| ROHS | 適合 |
