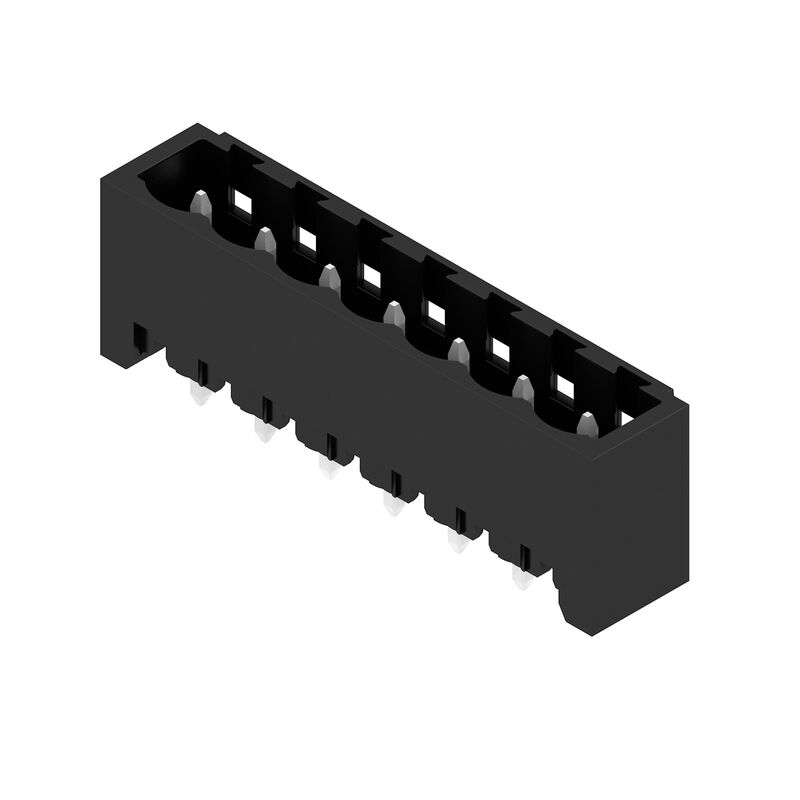

SL 5.08HC/07/180G 3.2SN BK BX
Product image

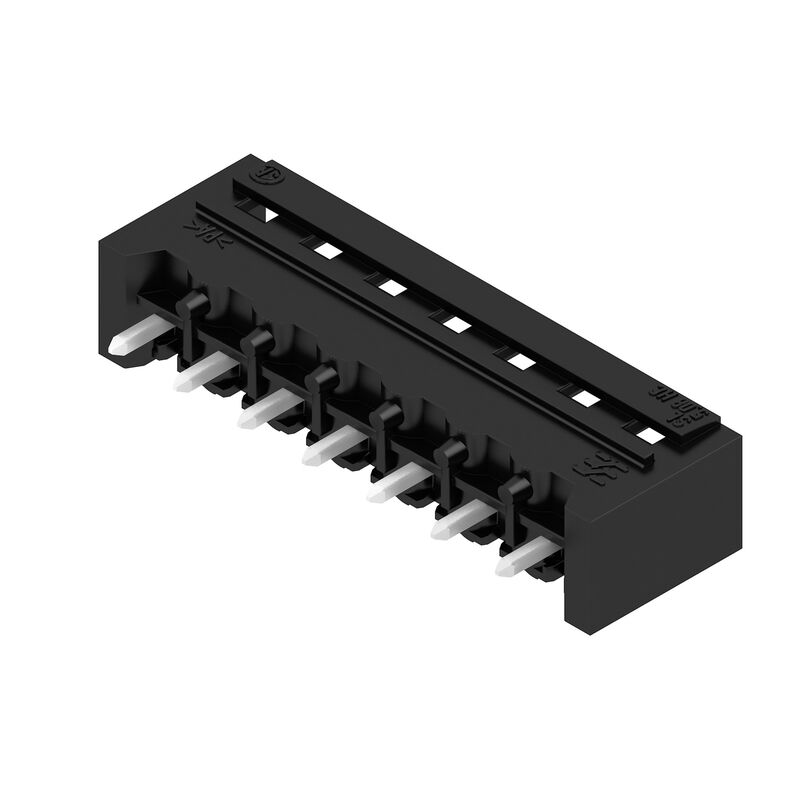

SL 5.08HC/07/180G 3.2SN BK BX
Product image
SL 5.08HC/07/180G 3.2SN BK BX
Dimensional drawing
SL 5.08HC/07/180G 3.2SN BK BX
A termék előnyei
  • Megtakarítja a tápellátás csatlakoztatását
  • Bevált tulajdonságok
SL 5.08HC/07/180G 3.2SN BK BX
Graph
SL 5.08HC/07/180G 3.2SN BK BX
Graph
SL 5.08HC/07/180G 3.2SN BK BX
Graph

SL 5.08HC/07/180G 3.2SN BK BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 5.08 mm, Pólusszám: 7, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz

Cikkszám 1148800000
Adatlap letöltése Mérnöki támogatás Termékletöltések
A következő ellendarabja 17 Kapcsolódó termékek 28
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok Jmenovité údaje podle UL 1059 Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 5.08 mm, Pólusszám: 7, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz
Rendelési szám
1148800000
Típus
SL 5.08HC/07/180G 3.2SN BK BX
GTIN (EAN)
4032248935505
Qty.
50 Darab
Údaje výrobku
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Balení
Box

Méretek és tömegek

Mélység
8,43 mm
Mélység (coll)
0,332 inch
Magasság
15,2 mm
Magasság (coll)
0,598 inch
Legalacsonyabb változat magassága
12 mm
Szélesség
38,76 mm
Szélesség (coll)
1,526 inch
Nettó tömeg
3,22 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Termék karbonlábnyoma
  • Bölcsőtől a kapuig:
    0,032 kg CO2 eq.

Rendszerspecifikációk

Termékcsalád
OMNIMATE Signal - sorozat BL/SL 5.08
Csatlakozás típusa
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
THT-forrasztott csatlakozás
Raszter mm-ben (P)
5,08 mm
Raszter inch-ben (P)
0,2 "
Kimenő könyök
180°
Pólusszám
7
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,2 mm
Forrasztótüske tűrése
+0,1 / -0,3 mm
Forrasztótüske méretei
d = 1.2 mm
Octagonal
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1, mm
30,48 mm
L1 in inches
1,2 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt non enfiché/ protection appui de la main enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
Térfogati ellenállás
≤5 mΩ
Codificabile
Sì
Cicli di inserimento
25
Forza di innesto/polo, max.
10 N
Forza d'estrazione/polo, max.
7,5 N

Anyagjellemzők

Szigetelőanyag
PA GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≤ 600
Klasifikace hořlavosti UL 94
V-0
Érintkező anyaga
Aleación de Cu
Érintkező felület
estañado
Layer structure of solder connection
1...3 µm Ni / 2...4 µm Sn matt
Dugaszolható csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
保管温度、最小
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
24 A
Névleges áram, maximális pólusszám (Tu=20 °C)
19 A
Névleges áram, min. pólusszám (Tu=40°C)
21 A
Névleges áram, maximális pólusszám (Tu=40°C)
16,5 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
18,5 A
Névleges áram (D felhasználási csoport / CSA)
18,5 A
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

Jmenovité údaje podle UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
18,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
168 mm
VPE szélesség
117 mm
VPE magasság
38 mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Forrasztószem átmérője D = 1,4+0,1 mm
  • Forrasztószem átmérője D = 1,5 + 0,1 mm, 9 pólustól
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
