製品情報
| バージョン | プリント基板用プラグインコネクタ, オス型プラグ, 7.62 mm, 極数: 5, 180°, アクチュエータ付プッシュイン, 耐張クランプ接続, クランプ範囲、最大 : 10 mm², 箱 |
| 注文番号 | 1430070000 |

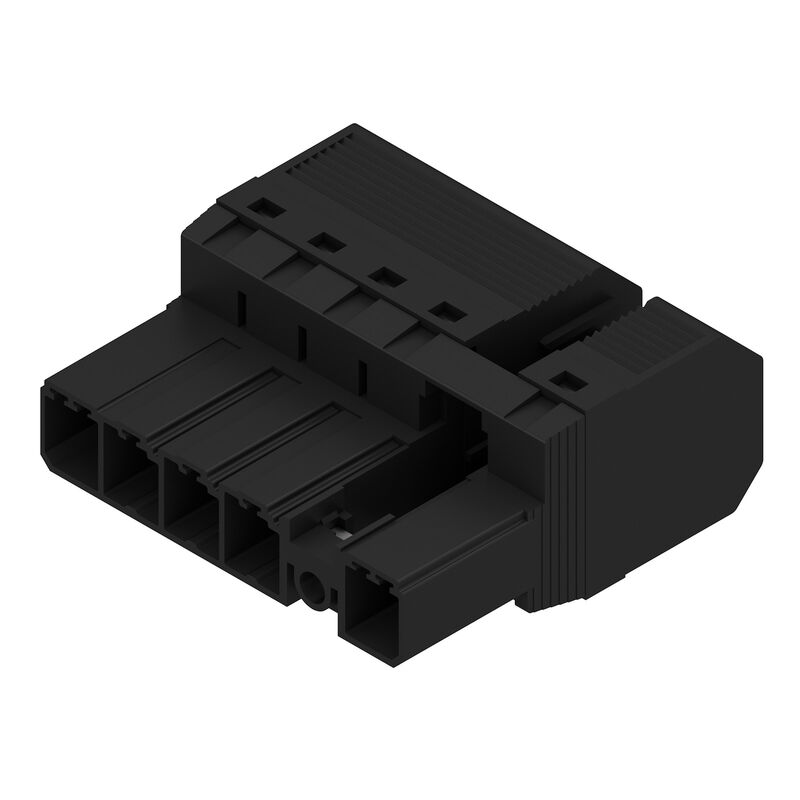

| 種別 | SVF 7.62HP/05/180MSF2 SN BK BX |
| GTIN (EAN) | 4050118235203 |
| 数量 | 30 items |
| 製品データ |
IEC: 1000 V / 57 A / 0.5 - 10 mm² UL: 600 V / 39 A / AWG 24 - AWG 10 |
| パッケージ | 箱 |
| 深さ | 47.7 mm |
| 奥行き（インチ） | 1.878 inch |
| 高さ | 23.4 mm |
| 高さ（インチ） | 0.921 inch |
| 幅 | 46.6 mm |
| 幅（インチ） | 1.835 inch |
| 正味重量 | 16.75 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品ファミリー | OMNIMATE電源 – シリーズBV/SV 7.62HP |
| 接続方式 | フィールド接続 |
| 導体接続方法 |
アクチュエータ付プッシュイン
耐張クランプ接続 |
| ピッチ (mm) (P) | 7.62 mm |
| ピッチ (インチ) (P) | 0.3 " |
| 導体取り出し方向 | 180° |
| 極数 | 5 |
| L1 (mm) | 38.1 mm |
| L1 (インチ) | 1.5 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガータッチセーフ |
| DIN VDE 0470に適合したタッチセーフ保護 | IP20接続 |
| 保護度合い | IP20 |
| 体積抵抗 | 4.50 mΩ |
| コーディング可能 | はい |
| 被覆剥き長さ | 12 mm |
| ねじフランジ用締付トルク、最小 | 0.2 Nm |
| ねじフランジ最大締付トルク | 0.3 Nm |
| スクリュードライバー刃 | 0.6 x 3.5 |
| プラギング回数 | 25 |
| 絶縁材 | PA GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | II |
| 比較追跡指数（CTI） | ≥ 500 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| プラグ接点の層構造 | 4...6 µm Sn glossy |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 125 °C |
| 温度範囲、設置、最小 | -25 °C |
| 温度範囲、設置、最大 | 125 °C |
| クランプ範囲、最小 | 0.5 mm² |
| クランプ範囲、最大 | 10 mm² |
| 固定式、最小 H05（07） V-U | 0.5 mm² |
| 固定式、最大 H05（07） V-U | 6 mm² |
| 撚線、最小 H07V-R | 10 mm² |
| 撚線、最大. H07V-R | 10 mm² |
| フレキシブル、最小 H05（07） V-K | 0.5 mm² |
| フレキシブル、最大H05（07） V-K | 10 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 1.5 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 6 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 1.5 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 6 mm² |
| クランプ導体 |
|
| 参照テキスト |
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。 |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 57 A |
| 定格電流、最大極数（Tu=20°C） | 50 A |
| 定格電流、最小極数 （Tu=40°C） | 57 A |
| 定格電流、最大極数 （Tu=40°C） | 45 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 1,000 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 800 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 800 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 6 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 8 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 8 kV |
| 短時間耐電流抵抗 | 3 x 1sで420 A |
| クリアランス、最小 | 12.7 mm |
| 沿面距離、最小 | 12.7 mm |
| 試験制度（CSA） | CSA |
| 証明書番号（CSA） | 200039-1121690 |
| 定格電圧 (グループ B/CSA 使用) | 600 V |
| 定格電圧 (グループ C / CSA 使用) | 600 V |
| 定格電圧 (グループ D/CSA 使用) | 600 V |
| 定格電流（グループ B/CSA 使用） | 36 A |
| 定格電流（グループ C / CSA 使用） | 36 A |
| 定格電流 (グループ D/CSA 使用) | 5 A |
| 導体断面積、AGW、最小 | AWG 24 |
| 導体断面積、AWG、最大 | AWG 10 |
| 認可値の参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 600 V |
| 定格電圧 (C/UL 1059 グループ使用) | 600 V |
| 定格電圧 (グループ D / UL 1059 使用) | 600 V |
| 定格電流 (グループ B / UL 1059 使用) | 39 A |
| 定格電圧（使用グループ C/UL 1059 ） | 39 A |
| 定格電流 (グループ D / UL 1059 使用) | 5 A |
| 導体断面積、AGW、最小 | AWG 24 |
| 導体断面積、AWG、最大 | AWG 10 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 353 mm |
| VPE幅 | 135 mm |
| VPEの高さ | 61 mm |
| 試験：マーキングの耐久性 |
|
| テスト：連結解除（互換性なし） |
|
| テスト：クランプ可能な断面 |
|
| 導体の損傷や偶発的な緩みをテストする |
|
| 引き抜き試験 |
|
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| 承認/証明書/適合証明書 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_284326) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1430070000) |
| 製品変更通知 |
[20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007)
[20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) |
| ユーザ文書 | [QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78419) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
