製品情報
| バージョン | TERMSERIESコンパクト, 隔壁 |
| 注文番号 | 2774090000 |
| 種別 | TXL PP |
| GTIN (EAN) | 4064675037866 |
| 数量 | 10 items |

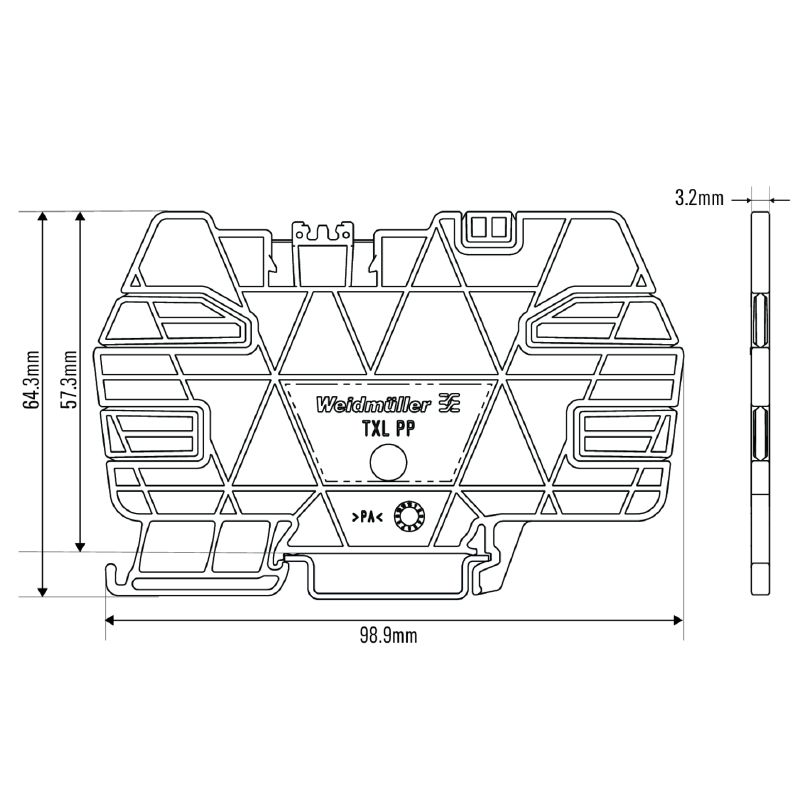

| 深さ | 64.3 mm |
| 奥行き（インチ） | 2.531 inch |
| 高さ | 98.9 mm |
| 高さ（インチ） | 3.894 inch |
| 幅 | 3.15 mm |
| 幅（インチ） | 0.124 inch |
| 正味重量 | 9.35 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| レール | TS 35 |
| 色 | 橙色 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293594) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2774090000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2774090000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2774090000&norm=0) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002586 |
| ETIM 7.0 | EC002586 |
| ETIM 8.0 | EC002586 |
| ETIM 9.0 | EC002586 |
| ECLASS 9.1 | 27-37-16-92 |
| ECLASS 10.0 | 27-37-16-92 |
| ECLASS 11.0 | 27-37-16-92 |
| ECLASS 12.0 | 27-37-16-92 |
| ECLASS 13.0 | 27-37-16-92 |
| ECLASS 14.0 | 27-37-16-92 |
| ROHS | 適合 |
付属品
-
商品番号:1818400000販売単位:600 items
WS, 端子マーカー, 10 x 6 mm, ピッチ (mm) (P): 6.00 Weidmueller, アレン・ブラッドリー, 白色
-
商品番号:1112910000販売単位:48 items
グループマーカー, カバー, 33.3 x 5 mm, ピッチ (mm) (P): 5.00 WDU 2.5, WEW 35/2, ZEW 35/2, 白色
の付属品です
-
商品番号:2773930000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, ヒューズ, 接点数: 1, NO接点 AgNi, 定格制御電圧: 24 V DC ±20 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
-
商品番号:2773890000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, CO接点 AgNi, 定格制御電圧: 24 V DC ±20 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2774030000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, CO接点 AgNi, 定格制御電圧: 5 V DC ±20 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773770000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, CO接点 AgNi, 定格制御電圧: 12...60 V UC ±10 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773970000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, CO接点 AgNi, 定格制御電圧: 24 V UC ±10 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773800000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, CO接点 AgNi, 定格制御電圧: 120 V AC ±10 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773860000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, CO接点 AgNi, 定格制御電圧: 24…230 V UC ±10 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773830000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, CO接点 AgNi, 定格制御電圧: 230 V AC ±10 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773900000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, CO接点 Au （ゴールド）, AgSnO2, 定格制御電圧: 24 V DC +25 % / -30 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2774000000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, CO接点 Au （ゴールド）, AgSnO2, 定格制御電圧: 48 V…110 V DC +25 % / -30 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2774010000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, CO接点 AgSnO2, 定格制御電圧: 48 V…110 V DC +25 % / -30 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773910000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, CO接点 AgSnO2, 定格制御電圧: 24 V DC +25 % / -30 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2774020000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, NO接点 AgSnO2, 定格制御電圧: 48 V…110 V DC +25 % / -30 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773940000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, NO接点 AgSnO2, 定格制御電圧: 24 V DC +25 % / -30 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
-
商品番号:2774040000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, NO接点 AgNi, 定格制御電圧: 5 V DC ±20 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773870000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, 1つのNO接点, NO接点 AgNi, 定格制御電圧: 24…230 V UC ±10 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773780000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, 1つのNO接点, NO接点 AgNi, 定格制御電圧: 12...60 V UC ±10 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773980000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, NO接点 AgNi, 定格制御電圧: 24 V UC ±10 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773920000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, NO接点 AgNi, 定格制御電圧: 24 V DC ±20 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773840000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, NO接点 AgNi, 定格制御電圧: 230 V AC ±10 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773810000販売単位:10 items
TERMSERIESコンパクト, リレーモジュール, 接点数: 1, NO接点 AgNi, 定格制御電圧: 120 V AC ±10 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
-
商品番号:2773600000販売単位:10 items
TERMSERIESコンパクト, ソリッドステートリレー, 定格制御電圧: 24...110 V DC -30 / +25 % , 定格スイッチング電圧: 5...110 V DC, 持続電流: 250 mA, PUSH IN
-
商品番号:2774050000販売単位:1 itemsTERMSERIESコンパクト, リレーモジュール, 接点数: 2, CO 接点 x 1 AgNi, 定格制御電圧: 5 V DC ±20 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ
