製品情報
| バージョン | 計装機器と制御機器のサージ保護, 警告機能/機能インジケータ付き, UP(L/N-PE) <800 V |
| 注文番号 | 8951530000 |
| 種別 | VSPC 1CL 5VDC R |
| GTIN (EAN) | 4032248742776 |
| 数量 | 1 items |
| 深さ | 69 mm |
| 奥行き（インチ） | 2.717 inch |
| 高さ | 98 mm |
| 高さ（インチ） | 3.858 inch |
| 幅 | 17.8 mm |
| 幅（インチ） | 0.701 inch |
| 正味重量 | 42 g |
| 保管温度 | -40 °C...80 °C |
| 動作温度 | -40 °C...70 °C |
| 湿度 | 5～96% |
| IEC 61508に準拠したSIL | 3 |
| MTTF | 2,537 a |
| SFF | 95.27 % |
| λges | 45 |
| 1*10 -9の PFH、時間ごと | 3.7 |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| 証明書番号（UL） | E311081 |
| UL認証 | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| ガスグループ A、B | IIC |
| ガスグループ C | IIB |
| ガスグループ D | IIA |
| 入力電圧、最大 Ui | 6.4 V |
| 内部インダクタンス、最大 LI | 0時間 |
| 内部容量、最大 CI | 1 nF |
| UL 94 可燃性等級 | V-0 |
| セグメント | 測定 – 監視 – 設定 |
| バージョン | 警告機能/機能インジケータ付き |
| 保護度合い | IP20 |
| 保護電流ループ | 1 |
| 光学機能表示 | 緑色 = OK、赤色 =アレスタに欠陥あり – 交換 |
| 色 | 橙色 |
| 設計 |
端子
その他 |
| サージ電圧カテゴリー | III |
| 汚染度 | 2 |
| IEC 61643-21準拠の要件カテゴリー |
C1
C2 C3 D1 |
| オーバーロード – 失敗モード | Modus2 |
| サージ電流担体能力C1 | <1 kA 8/20 μs |
| サージ電流担体能力C2 | 5 kA 8/20 μs |
| サージ電流担体能力C3 | 100 A 10/1000 μs |
| サージ電流担体能力D1 | 2.5 kA 10/350 μs |
| シグナリング接点 | UN VSPC制御装置付きVSPC RでAC250 V 0.1 A 1CO |
| パルスリセット容量 | 20 ms |
| ヒューズ | 0.5 A |
| 体積抵抗 | 2.20 Ω |
| 保護レベル UP (typ.) | <800 V |
| 保護レベル、UP GND - PE | 650 V |
| 保護レベル、UP 導体 – PE | 450 V |
| 保護レベル、UP 導体 – 導体 | 12 V |
| 信号伝送プロパティ（-3 dB） | 730 kHz |
| 出力側の保護レベル 導体 - PE 1kV/µs 、通常 | 450 V |
| 出力側の保護レベル 導体 - 導体 1 kV/µs 、通常 | 12 V |
| 出力側の保護レベル 導体 - 導体 8/20 µs 、通常 | 12 V |
| 定格電圧 (DC) | 5 V |
| 定格電流 IN | 450 mA |
| 放電電流 In (8/20µs) 導体 - PE | 2.5 kA |
| 放電電流 In （8 / 20µs）GND - PE | 2.5 kA |
| 放電電流 In （8 / 20µs）電線 - 電線 | 2.5 kA |
| 放電電流 I最大 (8 / 20µs) GND - PE | 10 kA |
| 放電電流 I最大 (8 / 20µs) 導体 - PE | 10 kA |
| 放電電流 I最大 (8 / 20µs) 電線 - 電線 | 10 kA |
| 最大連続電圧、Uc（DC） | 6.4 V |
| 極数 | 1 |
| 標準 |
IEC 61643-21
HART-compatible |
| 落雷テスト電流、Iimp (10/350 µs) GND-PE | 2.5 kA |
| 落雷テスト電流、Iimp (10/350 µs) 電線 - PE | 2.5 kA |
| 落雷テスト電流、Iimp (10/350 µs) 電線 - 電線 | 2.5 kA |
| 電圧種別 | DC |
| GOST 証明書 | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| 接続方式 | VSPCベースでプラグ接続可能 |
| 電圧種別 | DC |
| 極数 | 1 |
| 保護度合い | IP20 |
| 色 | 橙色 |
| cUL 証明書 | [cUL Certificate](pdf/VSPC.PDF) |
| 時間間隔 | 5 年 |
| 製品情報 | モード 2： SPD 内部の非常に低いインピーダンスのため、SPD 内部の電圧制限部の短絡箇所を示します。回路は動作不能ですが、測定装置は短絡によって保護されています。 |
| 承認/証明書/適合証明書 |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45845) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8951530000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8951530000) |
| ユーザ文書 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

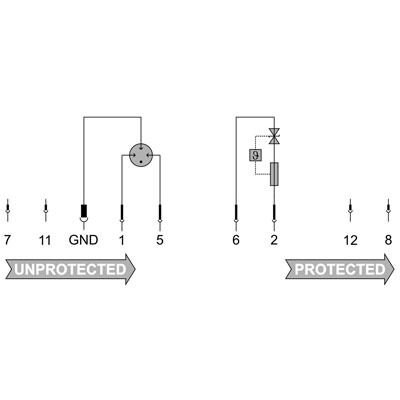

| 長体仕様 | 内蔵式ステータス表示とリモートモニタリングオプションを備えた、単体の浮動接地駆動ペアケーブル対応基本要素 VSPC BASE 1 CL R への接続に使用する過電圧保護プラグ。粗い保護、デカップリング抵抗、信号配線間の細かな保護、およびアースへの粗い同相モード電圧保護で構成されている 2 段階保護回路。スイッチング種別および定格電圧に応じた、基本要素に対するプラグの機械的識別。保護されたスイッチングの種類と電圧レベルに基づく保護プラグの光学的同定。基本要素に対するコーディングピンおよびカウンタープロファイルを有する保護プラグ。プラグにマーク付けできます。 |
| 短体仕様 | 内蔵式ステータス表示とリモートモニタリングオプションを備えた、基本要素 VSPC BASE 1 CL R 対応過電圧保護プラグ。単体の浮動接地電力ペアケーブル対応過渡電圧の粗い、ないしは細かな保護、アースへの粗い同相モード電圧保護。バージョン：5V DC |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UL） | E311081 |
