WPD 131 1X95/1X95 BL

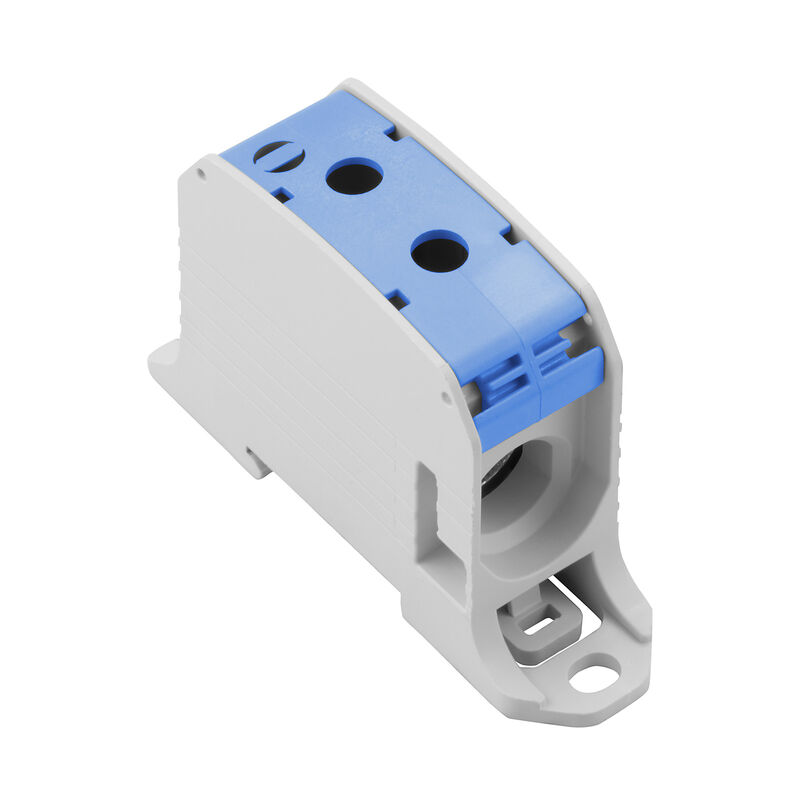

製品イメージ
WPD 131 1X95/1X95 BL
WPD 131 1X95/1X95 BL
WPD 131 1X95/1X95 BL
WPD 131 1X95/1X95 BL
WPD 131 1X95/1X95 BL

WPD 131 1X95/1X95 BL

電位分電器端子, ねじ接続, 青色, 95 mm², 232 A, 1000 V, 接続数: 2, レベル数: 1

商品番号 2502660000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 6 関連製品 15
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 材料データ 評価データIECEx/ATEX システム仕様 追加の技術データ クランプ用コンダクタ（追加接続） クランプ用コンダクタ（定格接続） 全般 評価データ UL評価データ 重要なメモ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319236/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693

一般注文データ

バージョン
電位分電器端子, ねじ接続, 青色, 95 mm², 232 A, 1000 V, 接続数: 2, レベル数: 1
注文番号
2502660000
種別
WPD 131 1X95/1X95 BL
GTIN (EAN)
4050118516487
数量
2  items

寸法と重量

深さ
57  mm
奥行き（インチ）
2.244  inch
高さ
93  mm
高さ（インチ）
3.661  inch
幅
25.5  mm
幅（インチ）
1.004  inch
正味重量
96  g

温度

保管温度
-25 °C...55 °C
周囲温度
-5 °C…40 °C
連続動作温度、最小
-50  °C
連続動作温度、最大
120  °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
No SVHC above 0.1 wt%

材料データ

材質
Wemid
色
青色
UL 94 可燃性等級
V-0

評価データIECEx/ATEX

証明書番号（ATEX）
CNEX18ATEX0016U
証明書番号（IECEX）
IECEXNEX18.0010U
最大電圧（ATEX）
880 V
電流（ATEX）
232 A
最大導体断面積（ATEX）
95 mm²
最大電圧（IECEX）
880 V
電流（IEEX）
232 A

システム仕様

バージョン
ねじ接続
エンドカバープレートの要求
いいえ
電位数
1
レベル数
1
レベルごとのクランプポイント数
2
内部で交差接続されたレベル
いいえ
PE 接続
いいえ
レール
TS 35
PE 関数
いいえ

追加の技術データ

取り付け方式
篏合仕様
爆発試験バージョン
はい
設置アドバイス
端子レール / 取り付けプレート

クランプ用コンダクタ（追加接続）

接続種別、追加接続
ねじ接続

クランプ用コンダクタ（定格接続）

クランプ範囲、最大
95  mm²
クランプ範囲、最小
10  mm²
導体接続断面積 AWG、最大.
AWG 3/0
接続数
2
接続断面、撚線、最大
95  mm²
接続方向
横向きに
接続方式
ねじ接続
接続方式 2
ねじ接続
配線接続断面 AWG、最小
AWG 16
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
70  mm²
配線接続断面、細径撚線、最大
0  mm²
配線接続断面ソリッドコア、最大
95  mm²

全般

レール
TS 35
導体接続断面積 AWG、最大.
AWG 3/0
極数
1
標準
IEC 60947-7-1
UL 1059
CSA
設置アドバイス
端子レール / 取り付けプレート
配線接続断面 AWG、最小
AWG 16

評価データ

定格断面
95  mm²
定格電圧
1,000  V
定格 AC 電圧
1,000  V
定格 DC 電圧
1,000  V
定格電流
232  A
最大導体電流
232  A
標準
IEC 60947-7-1
UL 1059
CSA
IEC 60947-7-x 準拠の容量抵抗
0.14  mΩ
定格インパルス耐電圧
8 kV
IEC 60947-7-xに準拠した出力損失
7.42  W
短時間耐電流抵抗
8/20μsで50 kA
サージ電圧カテゴリー
III
汚染度
3

UL評価データ

証明書番号（cURus）
E60693

重要なメモ

製品情報
追加の詳細情報は、オンラインカタログのダウンロードセクションでご覧いただけます

分類

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-19
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
