製品情報
| バージョン | 電位分電器端子, ねじ接続, 薄いグレー, 25 mm², 164 A, 1000 V, 接続数: 12, レベル数: 1, 取り付けプレート, TS 35, V-0, Wemid |
| 注文番号 | 1562150000 |
| 種別 | WPD 204 2X25/4X16+6X10 2XGY |
| GTIN (EAN) | 4050118385236 |
| 数量 | 1 items |

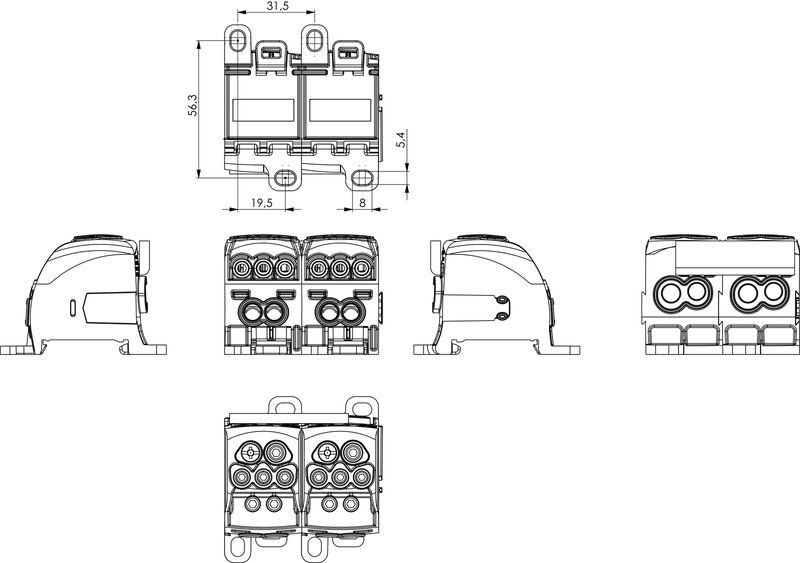

| 深さ | 49 mm |
| 奥行き（インチ） | 1.929 inch |
| 高さ | 68 mm |
| 高さ（インチ） | 2.677 inch |
| 幅 | 63 mm |
| 幅（インチ） | 2.48 inch |
| 正味重量 | 202 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| 材質 | Wemid |
| 色 | 薄いグレー |
| UL 94 可燃性等級 | V-0 |
| バージョン | ねじ接続 |
| エンドカバープレートの要求 | いいえ |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | はい |
| PE 接続 | いいえ |
| レール |
取り付けプレート
TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | はい |
| 設置アドバイス | 端子レール / 取り付けプレート |
| 開放側面 | 閉 |
| 接続種別、追加接続 | ねじ接続 |

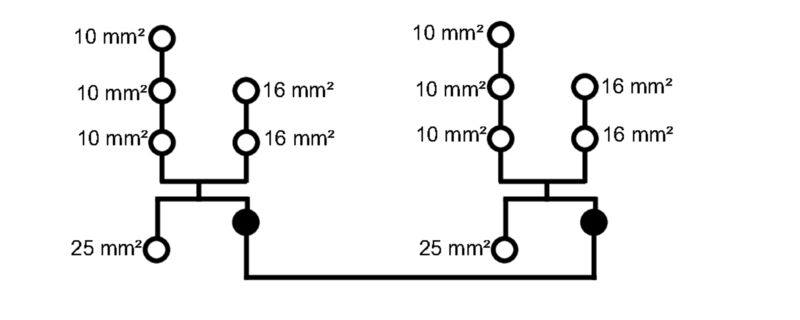

| 接続数 | 12 |
| 接続断面、撚線、最大 | 25 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 接続方式 2 | ねじ接続 |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 16 mm² |
| 配線接続断面ソリッドコア、最大 | 25 mm² |
| レール |
取り付けプレート
TS 35 |
| 極数 | 2 |
| 標準 |
IEC 60947-7-1
UL 1059 |
| 設置アドバイス | 端子レール / 取り付けプレート |
| 定格断面 | 25 mm² |
| 定格電圧 | 1,000 V |
| 定格 AC 電圧 | 1,000 V |
| 定格 DC 電圧 | 1,000 V |
| 定格電流 | 164 A |
| 標準 |
IEC 60947-7-1
UL 1059 |
| 製品情報 | このソケットは、UL94 準拠の可燃性クラス V-2 に準拠しています。 |
| 承認/証明書/適合証明書 |
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253936)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89230) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37507) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39542) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1562150000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1562150000) |
| ユーザ文書 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD 204](https://mdcop.weidmueller.com/mediadelivery/asset/900_89318) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| 認可 |   |
| ROHS | 適合 |
付属品
-
-
商品番号:1561980000販売単位:20 items
渡り配線コネクタ (端子), 接続されている, グレー, 135 A, 極数: 2, ピッチ (mm) (P): 31.50, 絶縁: はい, 幅: 49.3 mm
-
商品番号:1561990000販売単位:20 items
渡り配線コネクタ (端子), 接続されている, グレー, 135 A, 極数: 3, ピッチ (mm) (P): 31.50, 絶縁: はい, 幅: 80.2 mm
