WPD 305 3X35/6X25+9X16 3XBL
製品イメージ
WPD 305 3X35/6X25+9X16 3XBL
WPD 305 3X35/6X25+9X16 3XBL
WPD 305 3X35/6X25+9X16 3XBL
WPD 305 3X35/6X25+9X16 3XBL
WPD 305 3X35/6X25+9X16 3XBL
WPD 305 3X35/6X25+9X16 3XBL

WPD 305 3X35/6X25+9X16 3XBL

電位分電器端子, ねじ接続, 青色, 35 mm², 214 A, 1000 V, 接続数: 18, レベル数: 1

商品番号 2521770000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 6 関連製品 12
一般注文データ 寸法と重量 温度 環境製品コンプライアンス 材料データ システム仕様 追加の技術データ クランプ用コンダクタ（追加接続） クランプ用コンダクタ（定格接続） 全般 評価データ 重要なメモ 分類 承認

一般注文データ

バージョン
電位分電器端子, ねじ接続, 青色, 35 mm², 214 A, 1000 V, 接続数: 18, レベル数: 1
注文番号
2521770000
種別
WPD 305 3X35/6X25+9X16 3XBL
GTIN (EAN)
4050118534115
数量
1  items

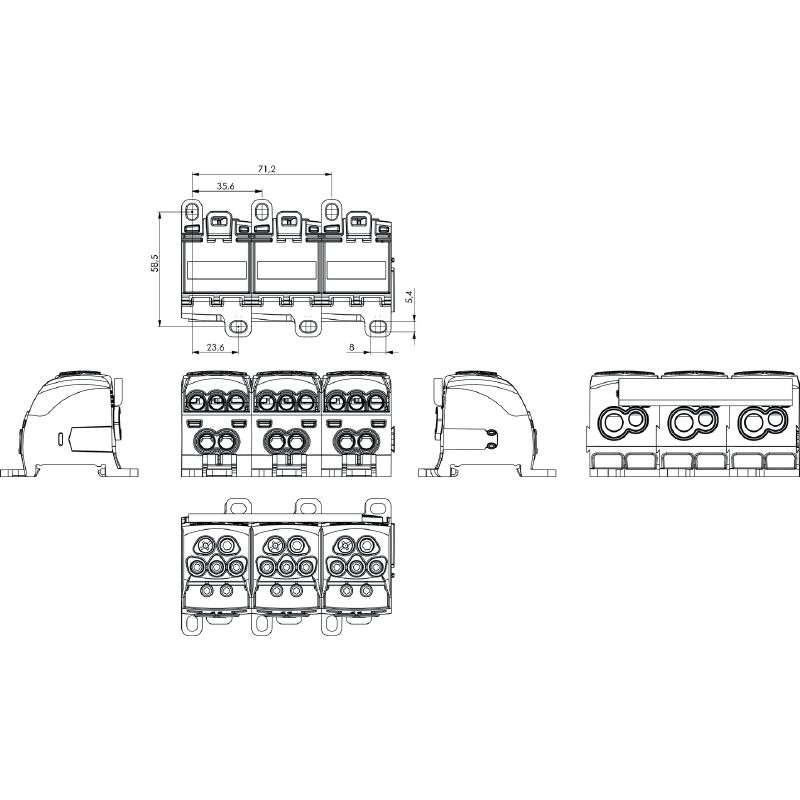

寸法と重量

深さ
53.7  mm
奥行き（インチ）
2.114  inch
高さ
70  mm
高さ（インチ）
2.756  inch
幅
106.8  mm
幅（インチ）
4.205  inch
正味重量
433  g

温度

保管温度
-25 °C...55 °C
周囲温度
-5 °C…40 °C
連続動作温度、最小
-50  °C
連続動作温度、最大
130  °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

材料データ

材質
Wemid
色
青色
UL 94 可燃性等級
V-0

システム仕様

バージョン
ねじ接続
エンドカバープレートの要求
いいえ
電位数
3
レベル数
1
レベルごとのクランプポイント数
2
層ごとの電位数
3
内部で交差接続されたレベル
はい
レール
取り付けプレート
TS 35
PE 関数
いいえ
PEN 関数
いいえ

追加の技術データ

取り付け方式
篏合仕様
爆発試験バージョン
はい
設置アドバイス
端子レール / 取り付けプレート
開放側面
閉

クランプ用コンダクタ（追加接続）

接続種別、追加接続
ねじ接続

クランプ用コンダクタ（定格接続）

クランプ範囲、最大
35  mm²
クランプ範囲、最小
1.5  mm²
導体接続断面積 AWG、最大.
AWG 2
接続数
18
接続断面、撚線、最大
35  mm²
接続方向
横向きに
接続方式
ねじ接続
接続方式 2
ねじ接続
配線接続断面 AWG、最小
AWG 16
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
25  mm²
配線接続断面、細径撚線、最大
0  mm²
配線接続断面ソリッドコア、最大
35  mm²

全般

レール
取り付けプレート
TS 35
導体接続断面積 AWG、最大.
AWG 2
極数
3
標準
IEC 60947-7-1
UL 1059
設置アドバイス
端子レール / 取り付けプレート
配線接続断面 AWG、最小
AWG 16

評価データ

定格断面
35  mm²
定格電圧
1,000  V
定格 AC 電圧
1,000  V
定格 DC 電圧
1,000  V
定格電流
214  A
最大導体電流
214  A
標準
IEC 60947-7-1
UL 1059

重要なメモ

製品情報
このソケットは、UL94 準拠の可燃性クラス V-2 に準拠しています。

分類

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-19
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
