ZP 2.5/2AN/QV/4

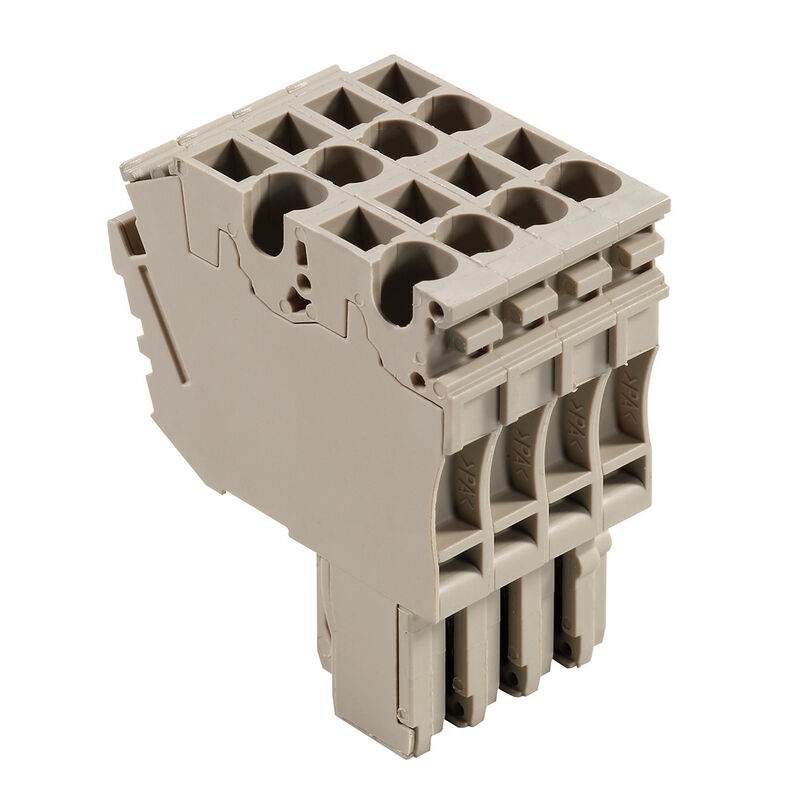

Product image

ZP 2.5/2AN/QV/4

Z-sorozat, Dugaszoló csatlakozó, sötétbézs, Közvetlen rögzítés

Cikkszám 1815760000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 8 Kapcsolódó termékek 325
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok Rendszer specifikációk Kiegészítő műszaki adatok Rögzíthető vezetékek (névleges csatlakozás) CSA névleges adatok Általános Névleges adatok UL névleges adatok Besorolások

Tanúsítványok

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Version
Z-sorozat, Dugaszoló csatlakozó, sötétbézs, Közvetlen rögzítés
Référence
1815760000
Type
ZP 2.5/2AN/QV/4
GTIN (EAN)
4032248370399
Qty.
20 Darab

Méretek és tömegek

Profondeur
41 mm
Mélység (coll)
1,614 inch
Hauteur
36,5 mm
Magasság (coll)
1,437 inch
Largeur
20,4 mm
Szélesség (coll)
0,803 inch
Nettó tömeg
23,35 g

Hőmérsékletek

Température de stockage
-25 °C...55 °C
Température ambiante
-5 °C…40 °C
Folyamatos üzemi hőmérséklet., min.
−50 °C
Folyamatos üzemi hőmérséklet., max.
120 °C

Termékek környezetvédelmi megfelelősége

Statut de conformité RoHS
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Anyag adatok

Alapanyag
Wemid
Szín
sötétbézs
UL 94 éghetőségi osztály
V-0

Rendszer specifikációk

Változat
Csatlakozókészlet
Keresztösszekötő
dugaszolható
2 vezetékes csatlakozástechnika
Húzókengyeles csatlakozás
Véglap szükséges
Nem
Potenciálok száma
4
Szintek száma
1
Rögzítési pontok száma szintenként
2
Keresztkötött szintek belül
Nem
PE-csatlakozás
Nem

Kiegészítő műszaki adatok

Felszerelés típusa
Dugaszolt
Nyitott oldala
zárt
Telepítési útmutató
Közvetlen rögzítés

Rögzíthető vezetékek (névleges csatlakozás)

4 mm²
Connection direction
felső
Csatlakozás típusa
Dugaszolható csatlakozás
Csatlakozások száma
8
Csupaszolási hossz
10 mm
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,13 mm²
Kés mérete
0,6 x 3,5 mm
Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
sprawdzian trzpieniowy wg 60 947-1
A2
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,13 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 12
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,13 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,13 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
4 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,13 mm²
Wire connection cross section AWG, max.
AWG 26

CSA névleges adatok

C feszültség nagyság (cCSAus)
300 V
C áram nagyság (cCSAus)
20 A
D feszültség nagyság (cCSAus)
600 V
D áram nagyság (cCSAus)
5 A
Huzalkeresztmetszet, max. (cCSAusX)
12 AWG
Huzalkeresztmetszet, min. (cCSAusX)
26 AWG
Tanúsítvány száma (cCSAus)
154685-1460993

Általános

Nombre de pôles
4
Sezione di collegamento cavo AWG, max.
AWG 26
Wire connection cross section AWG, min.
AWG 12
Нормы
IEC 60947-7-1 szerint
설치 권고
Közvetlen rögzítés

Névleges adatok

Névleges keresztmetszet
2,5 mm²
Névleges feszültség
500 V
Névleges feszültség a szomszédos kapcsokra vonatkozóan
500 V
A bilincses tartó és dugaszolható rendszer max. feszültsége
690 V
Névleges DC feszültség
500 V
Névleges áram
24 A
Áram maximum vezetékoknál
24 A
Szabványok
IEC 60947-7-1 szerint
Fajlagos ellenállás az IEC 60947-7-x szerint
1,33 mΩ
Névleges lökőfeszültség
6 kV
Névleges lökőfeszültség a szomszédos kapocs felé
6 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0,77 W
Szennyezés súlyossága
3

UL névleges adatok

C feszültség nagyság (cURus)
300 V
C áram nagyság (cURus)
20 A
D feszültség nagyság (cURus)
600 V
D áram nagyság (cURus)
5 A
Tanúsítvány száma (cURus)
E60693
Vezetékméret, gyári vezetékezés, max. (cURus)
12 AWG
Vezetékméret, gyári vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékzés max. (cURus)
12 AWG

Besorolások

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
