속성

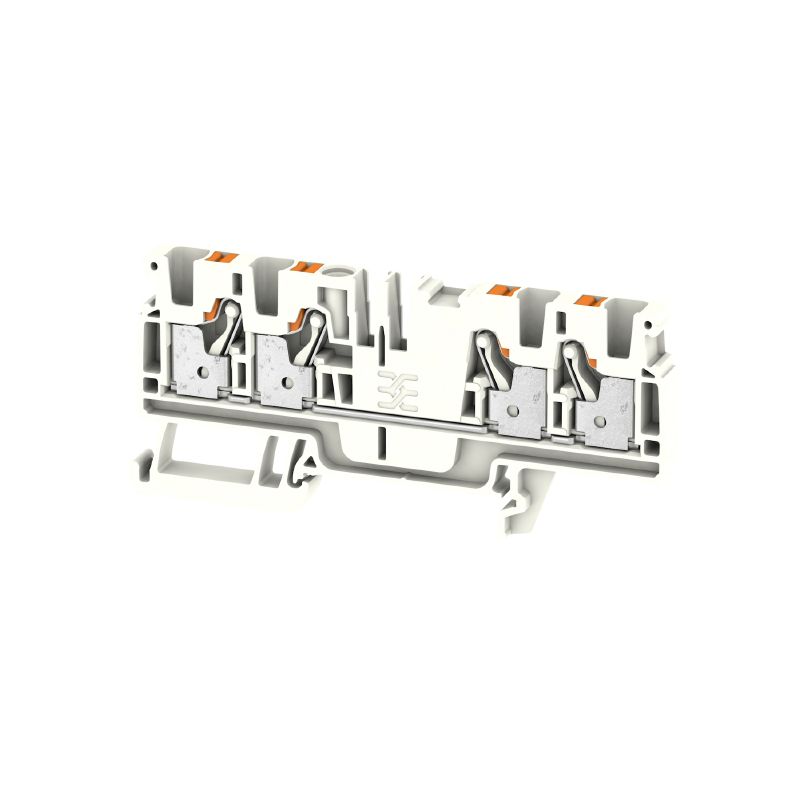

| 버전 | 기본 연결 단자대, PUSH IN, 4 mm², 800 V, 32 A, 흰색 |
| 주문 번호 | 2051610000 |
| 유형 | A4C 4 WT |
| GTIN(EAN) | 4050118411775 |
| 수량 | 50 items |
| 깊이 | 39.5 mm |
| 깊이 (인치) | 1.555 inch |
| DIN 레일을 포함한 깊이 | 40.5 mm |
| 높이 | 87.5 mm |
| 높이 (인치) | 3.445 inch |
| 너비 | 6.1 mm |
| 폭 (인치) | 0.24 inch |
| 순중량 | 15.06 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -60 °C |
| 연속 작동 온도, 최대 | 130 °C |
| REACH SVHC | / |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| 재질 | Wemid |
| 컬러 코드 | 흰색 |
| 작동 요소의 색상 | 주황색 |
| UL 94 가연성 등급 | V-0 |
| 인증 번호(ATEX) | TUEV16ATEX7909U |
| 인증 번호(IECEX) | IECEXTUR16.0036U |
| 최대 전압(ATEX) | 550 V |
| 전류(ATEX) | 30 A |
| 와이어 단면적 최대(ATEX) | 4 mm² |
| 최대 전압(IECEX) | 550 V |
| 전류(IECEX) | 30 A |
| 와이어 단면적 최대(IECEX) | 4 mm² |
| 마킹 EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU 라벨 | II 2 G D |
| 엔드 커버 플레이트 필요 | 예 |
| 전위 수 | 1 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 4 |
| 계층당 전위 수 | 1 |
| 레벨 내부 교차 결선 | 아니요 |
| PE 결선 | 아니요 |
| 레일 | TS 35 |
| N-기능 | 아니요 |
| PE 기능 | 아니요 |
| PEN 기능 | 아니요 |
| 개방측 | 오른쪽 |
| 설치 권고 | 장착 레일 |
| 스냅온 | 아니요 |
| 스냅인 페그 포함 | 아니요 |
| 장착 유형 | TS 35 |
| 장착물 유형 | 스냅온 |
| 폭발 테스트 버전 | 예 |
| 결선 유형, 추가 결선 | PUSH IN |
| IEC 60947-1 규격 게이지 | A4 |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 단면적, 꼬임, 최대 | 6 mm² |
| 결선 단면적, 꼬임, 최소 | 0.5 mm² |
| 결선 방향 | 상단 |
| 결선 수 | 4 |
| 결선 유형 | PUSH IN |
| 블레이드 크기 | 0.6 x 3.5 mm |
| 와이어 결선 단면, 가는 꼬임, 최대 | 6 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 4 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 6 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/1 미채용 |
|
| 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/4 채용 |
|
| 클램프 범위, 최대 | 6 mm² |
| 클램프 범위, 최소 | 0.14 mm² |
| 탈피 길이 | 12 mm |
| 트윈 와이어 종단 페룰, 최대 | 1.5 mm² |
| 트윈 와이어 종단 페룰, 최소 | 0.5 mm² |
| 트윈 와이어 종단 페룰의 튜브 길이 |
|
| 와이어 단면적 최대(CSA) | 10 AWG |
| 와이어 단면적 최소(CSA) | 26 AWG |
| 인증 번호(CSA) | 200039-70089609 |
| 전류 크기 B(CSA) | 30 A |
| 전류 크기 C(CSA) | 30 A |
| 전류 크기 D(CSA) | 5 A |
| 전압 크기 B(CSA) | 600 V |
| 전압 크기 C(CSA) | 600 V |
| 전압 크기 D(CSA) | 600 V |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 레일 | TS 35 |
| 설치 권고 | 장착 레일 |
| 표준 규격 | IEC 60947-7-1 |
| 정격 단면적 | 4 mm² |
| 정격 전압 | 800 V |
| 정격 DC 전압 | 800 V |
| 정격 전류 | 32 A |
| 최대 와이어에서 전류 | 32 A |
| 표준 규격 | IEC 60947-7-1 |
| IEC 60947-7-x에 따른 체적 저항률 | 1 mΩ |
| 정격 임펄스 내전압 | 8 kV |
| IEC 60947-7-x 규격 전력 손실 | 1.02 W |
| 서지 전압 범주 | III |
| 오염 심각도 | 3 |
| 인증 번호(cURus) | E60693 |
| 전류 크기 B(cURus) | 30 A |
| 전류 크기 C(cURus) | 30 A |
| 전류 크기 D(cURus) | 5 A |
| 전압 크기 B(cURus) | 600 V |
| 전압 크기 C(cURus) | 600 V |
| 전압 크기 D(cURus) | 600 V |
| 컨덕터 크기 팩토리 결선 최대(cURus) | 10 AWG |
| 컨덕터 크기 팩토리 결선 최소(cURus) | 26 AWG |
| 컨덕터 크기 필드 결선 최대(cURus) | 10 AWG |
| 컨덕터 크기 필드 결선 최소(cURus) | 26 AWG |
| 승인/인증/적합성 문서 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58093)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38664) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89236) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89237) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65846) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2051610000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2051610000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2051610000&norm=0) |
| 입찰 사양 |
[Klippon® Connect 2051610000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76004)
[Klippon® Connect 2051610000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76005) |
| 사용자 문서 |
[NTI_A4C 4.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58147)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ALO16](https://mdcop.weidmueller.com/mediadelivery/asset/900_103845) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| 안전 정보 | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 인증 |             |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
| 인증 번호(cURusEX) | E184763 |
