BLZP 5.00HC/08/180LR SN OR BX
Product image
BLZP 5.00HC/08/180LR SN OR BX
Dimensional drawing
BLZP 5.00HC/08/180LR SN OR BX
Graph
  • Önzáró mechanizmus
  • Közvetlenül, bedugott állapotban
BLZP 5.00HC/08/180LR SN OR BX
A termék előnyei
  • Önzáró mechanizmus
  • Közvetlenül, bedugott állapotban
BLZP 5.00HC/08/180LR SN OR BX
A termék előnyei
  • Kímélő kireteszelés
  • Kis mechanikai igénybevétel

BLZP 5.00HC/08/180LR SN OR BX

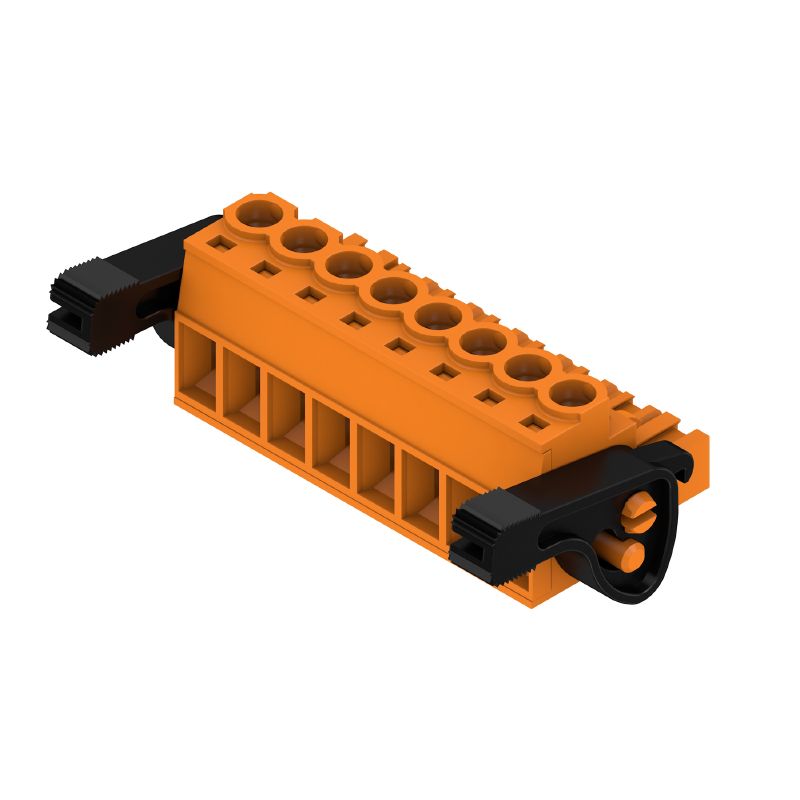

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 5.00 mm, Pólusszám: 8, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 4 mm², Doboz

Cikkszám 1956310000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 6 Ellendarabok 4 Kapcsolódó termékek 30
Сертификаты Általános rendelési adatok Размеры и массы Miljööverenstämmelse för produkt System Parameters Material data Anslutningsbara ledare Dati di dimensionamento secondo IEC Номинальные характеристики по CSA UL 1059 névleges adatok Упаковка Fontos megjegyzés Besorolások

Сертификаты

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 5.00 mm, Pólusszám: 8, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 4 mm², Doboz
Rendelési szám
1956310000
Típus
BLZP 5.00HC/08/180LR SN OR BX
GTIN (EAN)
4032248635016
CPZ
36 Darab
Termékadatok
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Csomagolás
Doboz

Размеры и массы

Mélység
29,6 mm
Profondità (pollici)
1,165 inch
Magasság
16,9 mm
Magasság (coll)
0,665 inch
Szélesség
49,8 mm
Szélesség (coll)
1,961 inch
Peso netto
14,88 g

Miljööverenstämmelse för produkt

RoHS megfelelőségi állapot
Kompatibel utan undantag
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Termék karbonlábnyoma
  • Bölcsőtől a kapuig:
    0,286 kg CO2 eq.

System Parameters

Termékcsalád
OMNIMATE Signal - sorozat BL/SL 5.00
Csatlakozás típusa
Terepi csatlakozás
Vezetékcsatlakozás-technika
Csavaros csatlakozás
Raszter mm-ben (P)
5 mm
Raszter inch-ben (P)
0,197 "
Vezeték kimeneti irány
180°
Pólusszám
8
L1, mm
35 mm
L1, inch
1,379 "
Sorok száma
1
Érintkezősorok száma
1
Névleges keresztmetszet
4 mm²
Protezione da contatto accidentale DIN VDE 57 106
Ujjak számára biztonságos
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Lunghezza di spellatura
7 mm
Biztosítócsavar
M 2.5
Csavarhúzó éle
0,6 x 3,5
PH 1
PZ 1
Csavarhúzó éle, standard
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
10 N
Húzóerő / pólus, max.
9 N
Tightening torque
  • Forgatónyomaték típusa:
    Wire connection
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Material data

Szigetelőanyag
PBT
Szín
narancssárga
Színskála (hasonló)
RAL 2000
Groupe de matériaux isolants
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
Szigetelési ellenállás
≥ 10<sup>8</sup> Ω
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Dugaszolható csatlakozás rétegszerkezete
4...8 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Anslutningsbara ledare

Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
4 mm²
Section de raccordement du conducteur, AWG, min.
AWG 30
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Solid, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
4 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexible, máx. H05(07) V-K
4 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
2,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
4 mm²
Calibro a tampone secondo EN 60999 a x b; ø
2,8 mm x 2,4 mm
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0372600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        7 mm
    • Ajánlott érvéghüvely:
      0372700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        7 mm
    • Ajánlott érvéghüvely:
      0373000000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282700000
Hivatkozási szöveg
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
23 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
18 A
Névleges áram, min. pólusszám (Tu=40°C)
21 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
16 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1s mit 120 A

Номинальные характеристики по CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
50 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
20 A
Névleges áram (D felhasználási csoport / CSA)
20 A
Vezeték keresztmetszet, AWG, min.
AWG 30
Vezeték keresztmetszet, AWG, max.
AWG 12
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
20 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 12
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Упаковка

Csomagolás
Ящик
VPE hosszúság
346 mm
VPE szélesség
137 mm
VPE magasság
31 mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
