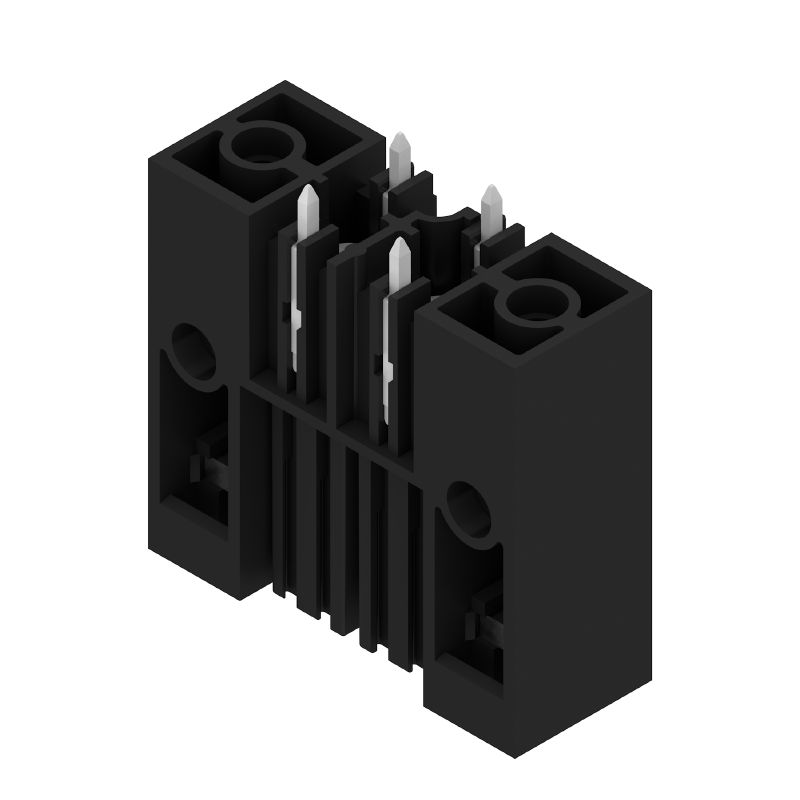

Obrázek výrobku
BVL 7.62HP/02/180SFI 3.5SN BK BX
Obrázek výrobku
BVL 7.62HP/02/180SFI 3.5SN BK BX
Dimensional drawing
BVL 7.62HP/02/180SFI 3.5SN BK BX
Graph
BVL 7.62HP/02/180SFI 3.5SN BK BX
Graph
BVL 7.62HP/02/180SFI 3.5SN BK BX
Graph

BVL 7.62HP/02/180SFI 3.5SN BK BX

Zásuvný konektor PCB plug in, řada zdířek, Šroubovaná/nacvakávací příruba, obrácená, Připojení pájením přetavením průchozím otvorem, 7.62 mm, Počet pólů: 2, 180°, Pájecí kolík, délka (l): 3.5 mm, pocínované, černá, Box

Product ID 1928840000
Gegevensblad downloaden Technická podpora Dokumenty ke stažení
Příslušenství 1 Protikusy 2 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada zdířek, Šroubovaná/nacvakávací příruba, obrácená, Připojení pájením přetavením průchozím otvorem, 7.62 mm, Počet pólů: 2, 180°, Pájecí kolík, délka (l): 3.5 mm, pocínované, černá, Box
Číslo objednávky
1928840000
Typ
BVL 7.62HP/02/180SFI 3.5SN BK BX
GTIN (EAN)
4032248578191
Množství
100 ks
Údaje výrobku
IEC: 1000 V / 56.8 A
UL: 300 V / 35 A
Balení
Box

Rozměry a hmotnosti

Hloubka
11,4 mm
Hloubka (v palcích)
0,449 inch
Výška
31,4 mm
Výška (v palcích)
1,236 inch
Šířka
30,48 mm
Šířka (v palcích)
1,2 inch
Čistá hmotnost
9,07 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Systémové parametry

Familia del producto
OMNIMATE Power - řada BV/SV 7,62HP
Tipo de conexión
Připojení desky
Raster w mm (P)
7,62 mm
Шаг в дюймах (P)
0,3 "
Número de polos
2
L1 en mm
7,62 mm
L1 en pulgadas
0,3 "
Number of rows
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
Bezpečné před dotykem prstů
Protección contra contacto según DIN VDE 0470
IP 20
IP20
Objemový odpor
2,00 mΩ
Může být kódováno
Ano
Utahovací moment šroubové příruby, min.
0,2 Nm
Utahovací moment šroubové příruby, max.
0,3 Nm
Cykly zapojování
25
Zásuvná síla / pól, max.
7 N
Tažná síla / pól, max.
4 N

Údaje o materiálu

Izolační materiál
PA GF
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 500
Odpor izolace
≥ 10⁸ Ω
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev pájeného připojení
4...6 µm Sn matný povrch
Struktura vrstev kontaktu konektoru
4...6 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
130 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
130 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
56,8 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
41 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
41 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
41 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
630 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 420 A
Povrchová vzdálenost, min.
9,66 mm
Vzdušná vzdálenost, min.
6,9 mm

Jmenovité údaje podle CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1534443
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use Group C / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
600 V
Jmenovitý proud (aplikační skupina B / CSA)
35 A
Номинальный ток (группа использования C/CSA)
35 A
Märkström (användargrupp D / CSA)
5 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
600 V
Jmenovitý proud (aplikační skupina B / UL 1059)
35 A
Intensidad nominal (Use Group C / UL 1059)
42 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Povrchová vzdálenost, min.
9,66 mm
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.
Vzdušná vzdálenost, min.
6,9 mm

Balení

Embalaje
Box
Longitud de VPE
219 mm
Anchura VPE
109 mm
Altura de VPE
106 mm

Typové testy

Test: Durabilità delle siglature
  • Standard:
    DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96
  • Test:
    označení původu, identifikace typu, rozteč, typ materiálu
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
테스트: 접속 오류(비호환성)
  • Standard:
    DIN EN 61984, část 6.3 a 6.9.1 / 09.02, DIN IEC 512, část 7, oddíl 5 / 05.94
  • Test:
    otočeno o 180° s kódovými prvky
  • Vyhodnocení:
    vyhovělo
  • Test:
    otočeno o 180° bez kódových prvků
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
