HDC - Einsatz, Stift, 400 V, 35 A, Polzahl: 6, Schraubanschluss, Baugröße: 6

Art.-Nr. 1498800000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Abmessungen Allgemeine Daten Anschlussdaten PE Ausführung Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E92202

Allgemeine Bestelldaten

Ausfuehrung
HDC - Einsatz, Stift, 400 V, 35 A, Polzahl: 6, Schraubanschluss, Baugröße: 6
Best.-Nr.
1498800000
Art
HDC HSB 6 MS 7 - 12
GTIN (EAN)
4008190071875
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
84.5 mm
Tiefe (inch)
3.327 inch
Höhe
34 mm
Höhe (inch)
1.339 inch
Breite
34 mm
Breite (inch)
1.339 inch
Nettogewicht
71.28 g

Temperaturen

Grenztemperatur
-40 °C ... 125 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
e98b2b24-ba23-41bf-8d19-0dda3647412f
Chemische Beständigkeit
  • Substanz:
    Aceton
  • Chemische Beständigkeit:
    Resistente
  • Sustancia:
    Amoniaco, acuoso
  • Resistencia química:
    조건부 내성
  • 물질:
    Benzyna
  • Odporność chemiczna:
    Beständig
  • Substanz:
    Benzol
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Dieselöl
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Essigsäure, konzentriert
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Kalilauge (Kaliumhydroxid)
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Methanol
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Motorenöl
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Lauge, verdünnt
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Fluorchlorkohlenwasserstoffe
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Außengebrauch
  • Chemische Beständigkeit:
    Bedingt beständig

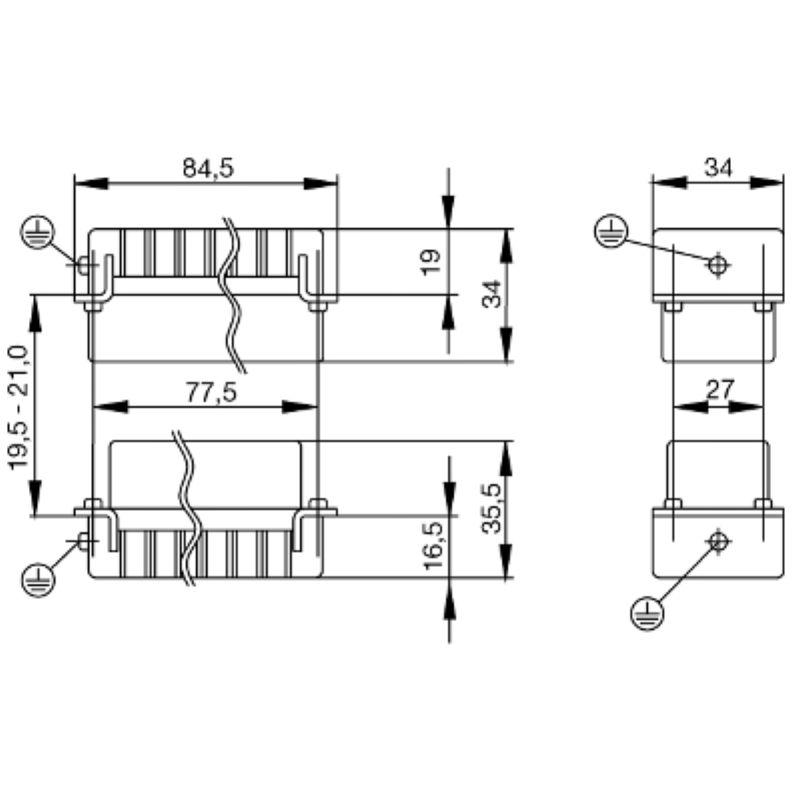

Abmessungen

Breite
34 mm
Höhe Stecker
34 mm
Länge Sockel
84.5 mm

Allgemeine Daten

Anzugsdrehmoment max. Hauptkontakt
1.5 Nm
Anzugsdrehmoment min. Hauptkontakt
1.2 Nm
Anzugsdrehmoment, max. PE-Anschluss
2.5 Nm
Anzugsdrehmoment, min. PE-Anschluss
2 Nm
Baureihe
HSB
Bemessungsspannung (DIN EN 61984)
400 V
Bemessungsspannung nach UL/CSA
600 V AC/DC
Bemessungsstoßspannung (DIN EN 61984)
6 kV
Bemessungsstrom (cUR)
  • Leiteranschlussquerschnitt AWG:
    AWG 10
  • Bemessungsstrom:
    8 A
  • Leiteranschlussquerschnitt AWG:
    AWG 12
  • Bemessungsstrom:
    8 A
  • Leiteranschlussquerschnitt AWG:
    AWG 14
  • Bemessungsstrom:
    8 A
  • Leiteranschlussquerschnitt AWG:
    AWG 16
  • Bemessungsstrom:
    8 A
  • Leiteranschlussquerschnitt AWG:
    AWG 18
  • Bemessungsstrom:
    8 A
  • Leiteranschlussquerschnitt AWG:
    AWG 20
  • Bemessungsstrom:
    8 A
Bemessungsstrom (DIN EN 61984)
35 A
Bemessungsstrom (UR)
  • Leiteranschlussquerschnitt AWG:
    AWG 10
  • Bemessungsstrom:
    35 A
  • Leiteranschlussquerschnitt AWG:
    AWG 12
  • Bemessungsstrom:
    8 A
  • Leiteranschlussquerschnitt AWG:
    AWG 14
  • Bemessungsstrom:
    8 A
  • Leiteranschlussquerschnitt AWG:
    AWG 16
  • Bemessungsstrom:
    8 A
  • Leiteranschlussquerschnitt AWG:
    AWG 18
  • Bemessungsstrom:
    8 A
  • Leiteranschlussquerschnitt AWG:
    AWG 20
  • Bemessungsstrom:
    8 A
BG
6
Colour
beige
Conductor cross-section
6 mm²
Geringe Rauchentwicklung gemäß DIN EN 45545-2
Ja
Installationsstorlek
6
Insulating material
Reforzado con fibra de vidrio de policarbonato (listado en la norma UL y aprobado para instalaciones ferroviarias)
Insulating material group
IIIa
Insulation resistance
1010 Ω
Liczba biegunów
6
Oberfläche
Silber passiviert
Plugging cycles, gold
≥ 500
Rodzaj przyłącza
Schraubanschluss
Typ
Stift
UL 94 flammability rating
V-0
Verschmutzungsgrad
3
Volume resistance
≤2 mΩ
Werkstoff
Kupferlegierung
플러그 주기, 은
≥ 500

Anschlussdaten PE

Abisolierlänge PE-Anschluss
10 mm
Anschlussart PE
Schraubanschluss
Anzugsdrehmoment, max. PE-Anschluss
2.5 Nm
Anzugsdrehmoment, min. PE-Anschluss
2 Nm
Befestigungsschraube
M 5
Bemessungsquerschnitt
6 mm²
Klingenmaß Schlitz (PE-Anschluss)
1 x 5,5
Leiteranschlussquerschnitt AWG (PE), max.
AWG 10
Leiteranschlussquerschnitt AWG (PE), min.
AWG 20

Ausführung

Abisolierlänge Bemessungsanschluss
11 mm
Anschlussart
Schraubanschluss
Anzugsdrehmoment max. Hauptkontakt
1.5 Nm
Anzugsdrehmoment min. Hauptkontakt
1.2 Nm
Baugröße
6
BG
6
Durchgangswiderstand
≤2 mΩ
Klemmschraube
M 4
Klingenmaß
Gr. PZ1
Klingenmaß Schlitz (Schraubanschluss)
SD 0,8 x 4,0
Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 20
Leiteranschlussquerschnitt, eindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0.5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0.5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0.5 mm²
Leiteranschlussquerschnitt, max.
6 mm²
Leiteranschlussquerschnitt, min.
0.5 mm²
Oberfläche
Silber passiviert
Werkstoff
Kupferlegierung

Klassifikationen

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
