HDC S8/24 FC

HDC S8/24 FC

wkład HDC, złącze żeńskie, 400 V, 16 A, Liczba biegunów: 32, Przyłącze zagniatane, Rozmiar instalacji: 4

항목 번호 1023270000
Gegevensblad downloaden Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 25 Produkty pokrewne 2
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego wymiary Dane ogólne Dane przyłączeniowe PE zestyk mocy zestyk sygnałowy wersja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E92202

Ogólne dane zamówieniowe

Wersja
wkład HDC, złącze żeńskie, 400 V, 16 A, Liczba biegunów: 32, Przyłącze zagniatane, Rozmiar instalacji: 4
Nr zam.
1023270000
Typ
HDC S8/24 FC
GTIN (EAN)
4032248739431
Ilość
1 szt.

Wymiary i masa

Głębokość
64 mm
Głębokość (cale)
2,52 inch
Wysokość
37,8 mm
Wysokość (cale)
1,488 inch
Szerokość
34 mm
Szerokość (cale)
1,339 inch
Masa netto
48,4 g

Temperatury

Temperatura graniczna
-40 °C ... 125 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
1609748e-c278-4c9b-b3d1-e6215d2988cd
Odporność chemiczna
  • Substancja:
    Aceton
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Amoniak, wodnisty
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Benzyna
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Benzen
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Olej napędowy
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Kwas octowy, stężony
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Wodorotlenek potasu
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Metanol
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Olej silnikowy
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Ług rozcieńczony
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Wodorofluorowęglowodory
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Zastosowanie na zewnątrz
  • Odporność chemiczna:
    Warunkowo odporny

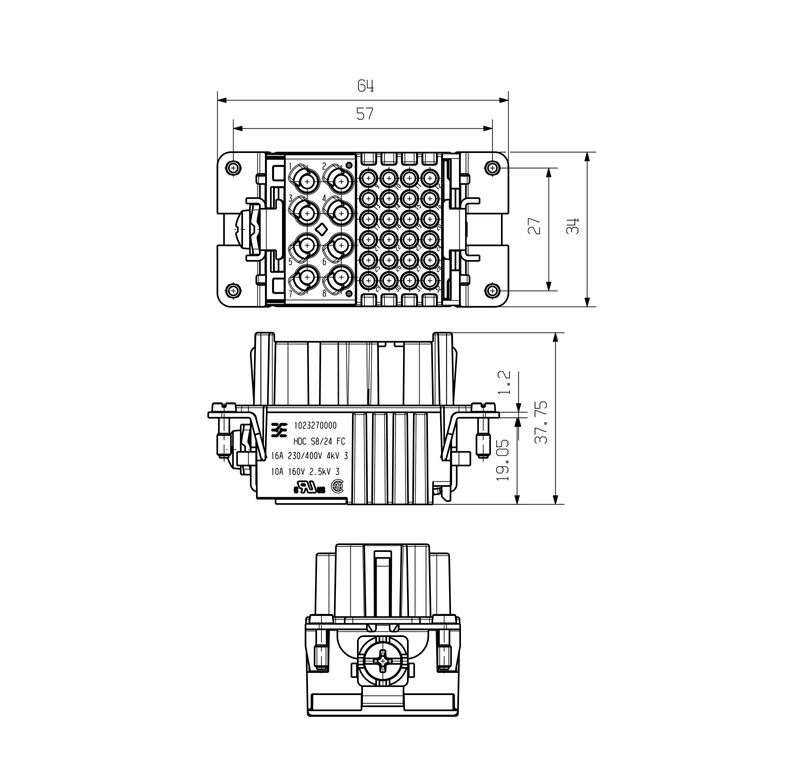

wymiary

Height of socket
37,8 mm
Total length base
64 mm
Width
34 mm

Dane ogólne

Basic material
stop miedzi
BG
4
Colour
beżowy
Installation size
4
Insulating material
PC ze wzmocnieniem włóknem szklanym (listowanie UL i kwalifikacja pasma)
Insulating material group
IIIa
Insulation resistance
1010 Ω
Low smoke acc. DIN EN 45545-2
Tak
Number of poles
32
Number of power contacts
8
Number of signal contacts
24
Plugging cycles, gold
≥ 500
Plugging cycles, silver
≥ 500
Pollution severity
3
Power contact, type
HE
Rated current (DIN EN 61984)
16 A
Rated impulse voltage (DIN EN 61984)
4 kV
Rated voltage (DIN EN 61984)
400 V
Rated voltage according to UL/CSA
600 V AC/DC
Series
MixMate
Signal contact, type
HD
Type
złącze żeńskie
Type of connection
Przyłącze zagniatane
UL 94 flammability rating
V-0
Volume resistance
≤2 mΩ

Dane przyłączeniowe PE

Blade size, slotted (PE connection)
SD 1,2 x 6,5
Connection type PE
złącze śrubowe
Długość odizolowania, przyłącze PE
13 mm
Fixing screw
M 5
Section nominale
6 mm²
Sezione di collegamento cavo AWG (PE), max.
AWG 10
Tightening torque, min. PE connection
2 Nm
Vezeték keresztmetszet, AWG (PE), min.
AWG 20
Момент затяжки, макс., соединение PE
2,5 Nm

zestyk mocy

Clamping range, power contact, max.
4 mm²
Clamping range, power contact, min.
0,5 mm²
Number of poles, performance contact
8
Rated current (DIN EN 61984), power contact
16 A
Rated impulse voltage (DIN EN 61984), power contact
4 kV
Rated voltage (DIN EN 61984), power contact
400 V
Stripping length, performance contact
7,5 mm
Type of connection, power contact
Przyłącze zagniatane

zestyk sygnałowy

Clamping range, signal contact, min.
0,5 mm²
długość zdejmowanej izolacji zestyk sygnałowy
8 mm
Moc prądu znamionowego w obwodzie (cUR)
  • Przekrój poprzeczny połączenia AWG:
    AWG 12
  • Prąd znamionowy:
    14 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 14
  • Prąd znamionowy:
    10 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 16
  • Prąd znamionowy:
    8,5 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 18
  • Prąd znamionowy:
    6 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 20
  • Prąd znamionowy:
    4 A
Moc prądu znamionowego w obwodzie (UR)
  • Przekrój poprzeczny połączenia AWG:
    AWG 12
  • Prąd znamionowy:
    16 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 14
  • Prąd znamionowy:
    13 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 16
  • Prąd znamionowy:
    10 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 18
  • Prąd znamionowy:
    7 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 20
  • Prąd znamionowy:
    5 A
napięcie znamionowe (DIN EN 61984) zestyk mocy
160 V
prąd znamionowy (DIN EN 61984) zestyk mocy
10 A
Type of connection, signal
Przyłącze zagniatane
udarowe napięcie znamionowe (DIN EN 61984) zestyk mocy
2,5 kV
Znamionowy sygnał prądowy w obwodzie (cUR)
  • Przekrój poprzeczny połączenia AWG:
    AWG 14
  • Prąd znamionowy:
    8 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 16
  • Prąd znamionowy:
    8 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 18
  • Prąd znamionowy:
    7 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 20
  • Prąd znamionowy:
    5 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 22
  • Prąd znamionowy:
    3 A
Znamionowy sygnał prądowy w obwodzie (UR)
  • Przekrój poprzeczny połączenia AWG:
    AWG 14
  • Prąd znamionowy:
    10 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 16
  • Prąd znamionowy:
    8 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 18
  • Prąd znamionowy:
    7 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 20
  • Prąd znamionowy:
    5 A
  • Przekrój poprzeczny połączenia AWG:
    AWG 22
  • Prąd znamionowy:
    3 A
Диапазон размеров подключаемых проводов, сигнальный контакт, макс.
2,5 mm²
Количество полюсов - сигнальный контакт
24

wersja

Basic material
stop miedzi
BG
4
Conductor cross-section, max.
4 mm²
Conductor cross-section, min.
0,5 mm²
Installation size
4
Stripping length, rated connection
7,5 mm
Type of connection
Przyłącze zagniatane
Volume resistance
≤2 mΩ
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 20
Wire connection cross section, finely stranded, max.
6 mm²
Wire connection cross section, finely stranded, min.
0,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
6 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,5 mm²
Wire cross-section, solid, max.
6 mm²
Wire cross-section, solid, min.
0,5 mm²

Klasyfikacje

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
