IE-C5DS4VG0100MCAA70-E

IE-C5DS4VG0100MCAA70-E

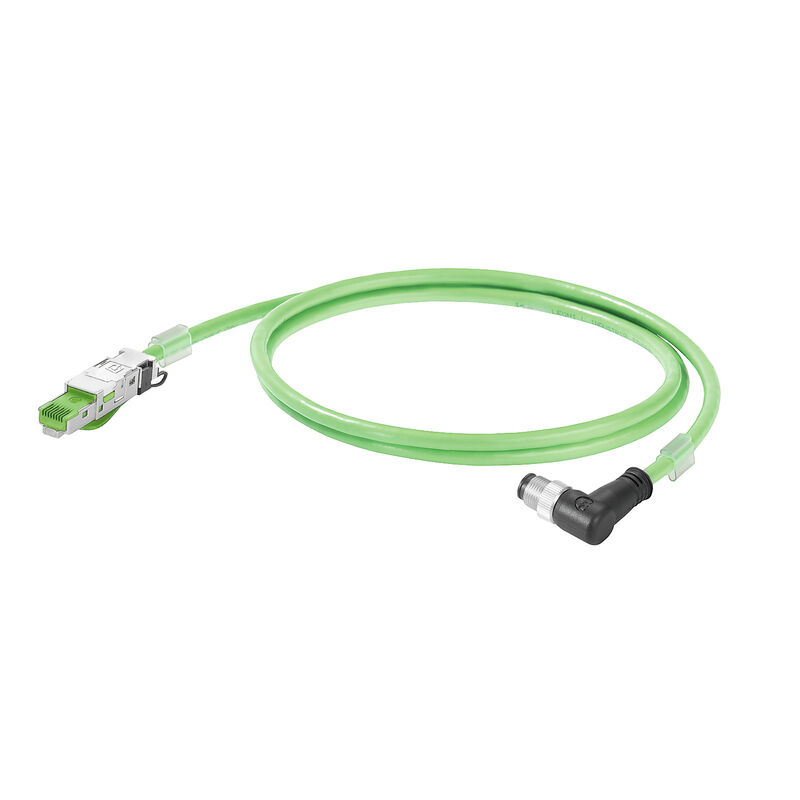

Systémový kabel, M12 D-kódování – IP 67 zahnutý konektor samec, RJ45 IP 20, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PVC, 10 m

ID výrobku 1134610100
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Standardy specifické pro kabel Obecné standardy Standardy Kábel szerkezet Elektriska egenskaper kabel Mechanické a materiálové vlastnosti kabelu Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Systémový kabel, M12 D-kódování – IP 67 zahnutý konektor samec, RJ45 IP 20, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PVC, 10 m
Číslo objednávky
1134610100
Typ
IE-C5DS4VG0100MCAA70-E
GTIN (EAN)
4032248964277
Množství
1 ks

Rozměry a hmotnosti

Délka
10 m
Délka (v palcích)
393,701 inch
Čistá hmotnost
601,92 g

Teploty

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...70 °C
Teplota instalace
-40 °C...80 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standardy specifické pro kabel

Norme de matériau d'isolation
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní, další standardy
UL-File E11901 Vol.1 Sec.12 Page 1
UL-File E116441 Vol.1 Sec.6 Page 8
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A
Standardní, sestava
UL-Style 21694

Obecné standardy

Standardní konektor
IEC 61076-2-101
IEC 60603-7-51

Standardy

Norma Materiale dei conduttori
DIN EN 13602 Cu-ETP-A
Norme de connecteur
IEC 61076-2-101
IEC 60603-7-51
Standard, additional standards
UL-File E11901 Vol.1 Sec.12 Page 1
UL-File E116441 Vol.1 Sec.6 Page 8
Standard, assembly
UL-Style 21694
Standard, szigetelőanyag
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Стандарт, материал экрана
DIN EN 13602 Cu-ETP-A..B

Kábel szerkezet

PE
Barevná posloupnost vodičů – párů vodičů
bianco, giallo, blu, arancione
Barva opláštění
녹색(RAL 6018)
Kompletní stínění
Hliníková fólie
Stínicí oplet vyroben z měděných drátků
Materiál pláště
PVC
Materiál vodiče
Stáčený pocínovaný měděný vodič
Počet vodičů
4
Prameny
7
Průměr pláště, max.
6,7 mm
Průměr pláště, min.
6,3 mm
Průměr vnitřního opláštění
4,05 mm
Průřez
4*AWG 22/7 - 0,32 mm²
Průřez izolace
1,5 mm
Překrývání opletu stínění
85 %
Standardní označení
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Stínění
SF/UTP
Tloušťka materiálu opláštění
0,9 mm
Tloušťka opletu stínění
0,13 mm
Uspořádání jader vodiče
Čtyřcípá hvězda
Výplň
Jako centrální prvek

Elektriska egenskaper kabel

Charakteristická impedance
100 ± 5 Ω at 100MHz
Doba propagace signálu
5,3 ns/m
Impedance přenosu
20 mΩ/m při 10 MHz
Kategorie
Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B)
Odpor smyčky
120 Ω/km
Provozní napětí (UL klasifikace)
600 V
Provozní napětí, UL
600 V
Zkušební napětí: stínění vodič-vodič
2000 Vef, 50 Hz, 1 min

Mechanické a materiálové vlastnosti kabelu

Halogen
Ano
Odolnost proti opotřebení
dobré
Odolnost proti šíření ohně
in accordance with IEC 60332-1 / UL 1685
Poloměr ohybu, min., jen jednou
3,5 *průměr
Poloměr ohybu, min., opakovaný
7,5 *průměr

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
